RK3562J Development Board

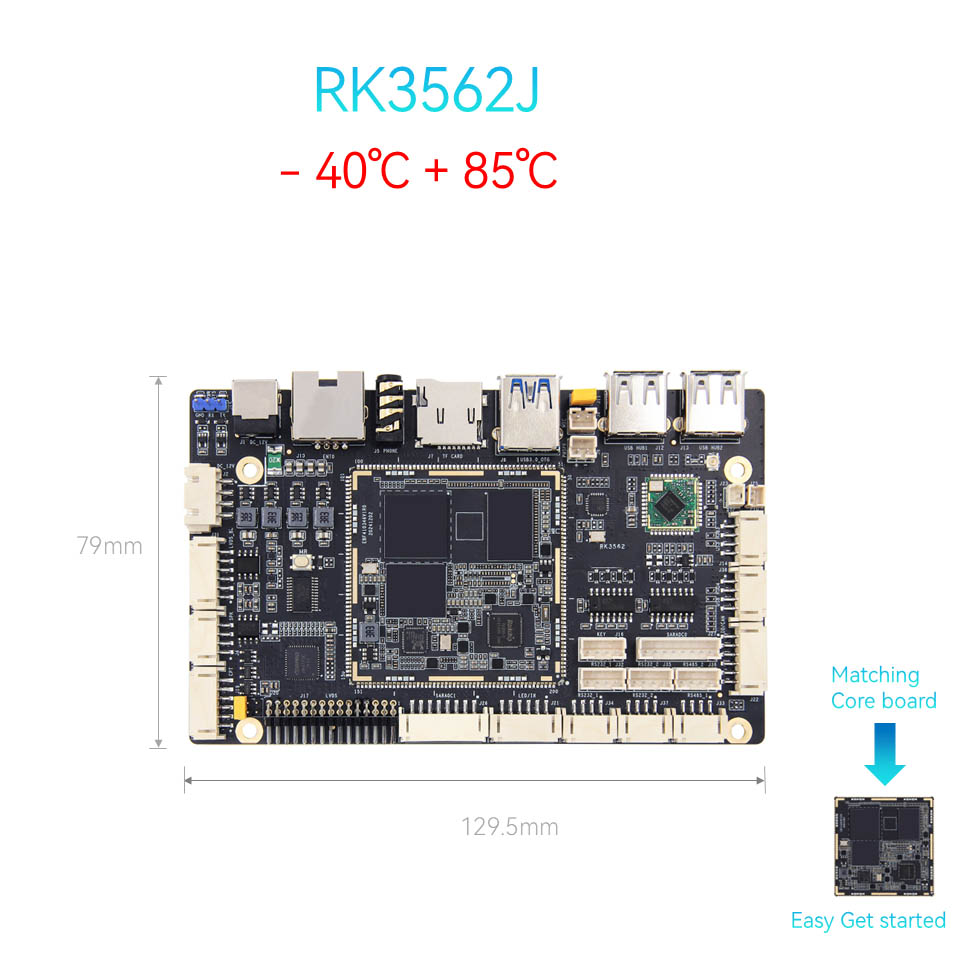

ThinkCore Technology RK3562J Development Board använder industriklasschips, kan fungera stabilt under lång tid i ett driftstemperaturintervall på -40 ° C till 85 ° C, tillgodose behoven hos kommersiella visningsapplikationer i olika komplexa miljöer, till exempel utomhusannonseringsmaskiner, visningsutrustning i shoppinggäster och andra offentliga platser.

Nyckelfunktioner:

Högpresterande SOC: Rockchip RK3562J fyrkärniga cortex-a55 @ 1,8 GHz, idealisk för digital skyltning, smart detaljhandel och industriell kontroll.

● Rika gränssnitt: Support med dubbla display via MIPI CSI/DSI + LVDS, höghastighets USB 3.0 och Wi-Fi 6 för ultralåg latensanslutning.

● Öppen källkodsdesign: Open Source Supporting Baseboard PCB-källfil och SDK tillhandahöll snabb anpassning.

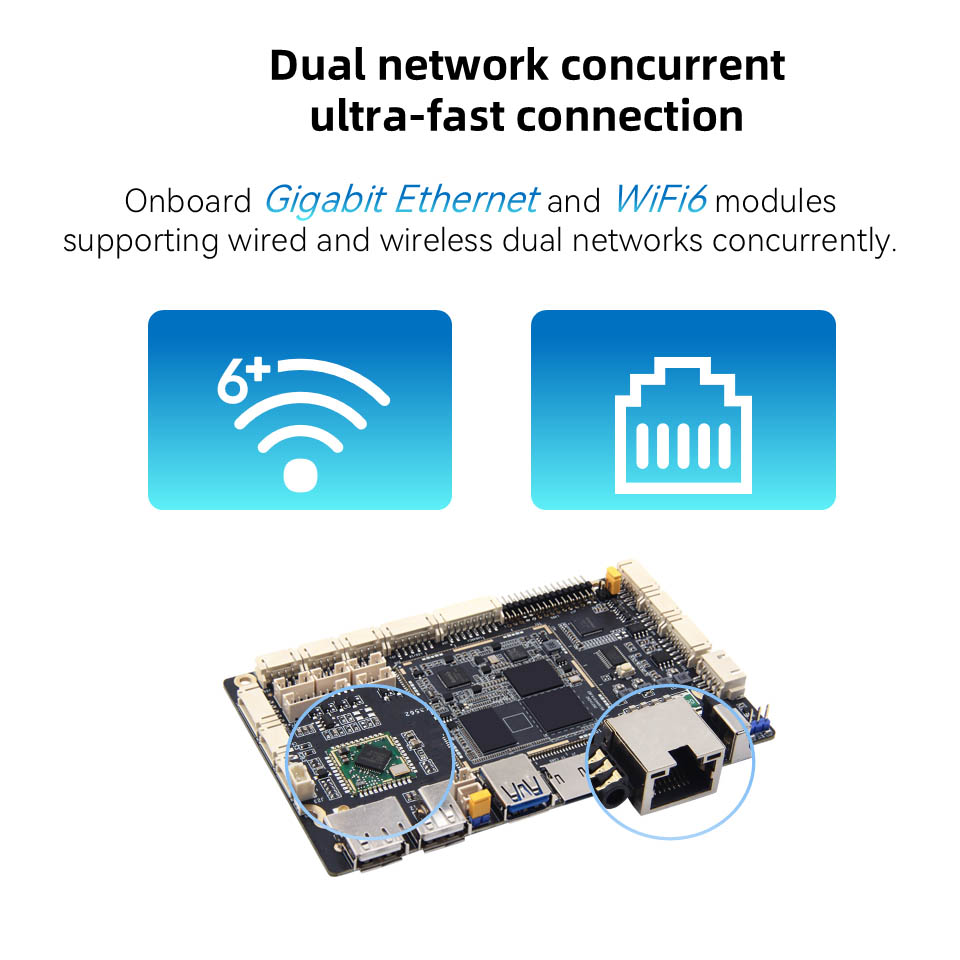

● Gigabit Ethernet -port: Gigabit Ethernet -port kan ge effektivt, stabilt och flexibelt nätverksstöd för kommersiella displaybrädor och annan utrustning

● Tillförlitlighet för kommersiell kvalitet: Stabil Android/Linux-stöd, skräddarsydd för digital skyltning 24/7 och AIOT Edge-enheter.

● Officiella support Mainstream -operativsystembilder: som Android, Debian och Ubuntu, som kan tillämpas på mer än 6 olika applikationsmiljöer.

Varför välja oss?

Open-Sourced Hardware: Ändra basbordet fritt-inga licenshinder.

Teknisk support: Online teknisk support för att påskynda utvecklingen och hjälp för OEM/ODM -integrationer.

Kostnadseffektiv: Ready-to-distributionslösning med snabbare tid till marknad än konkurrenter.

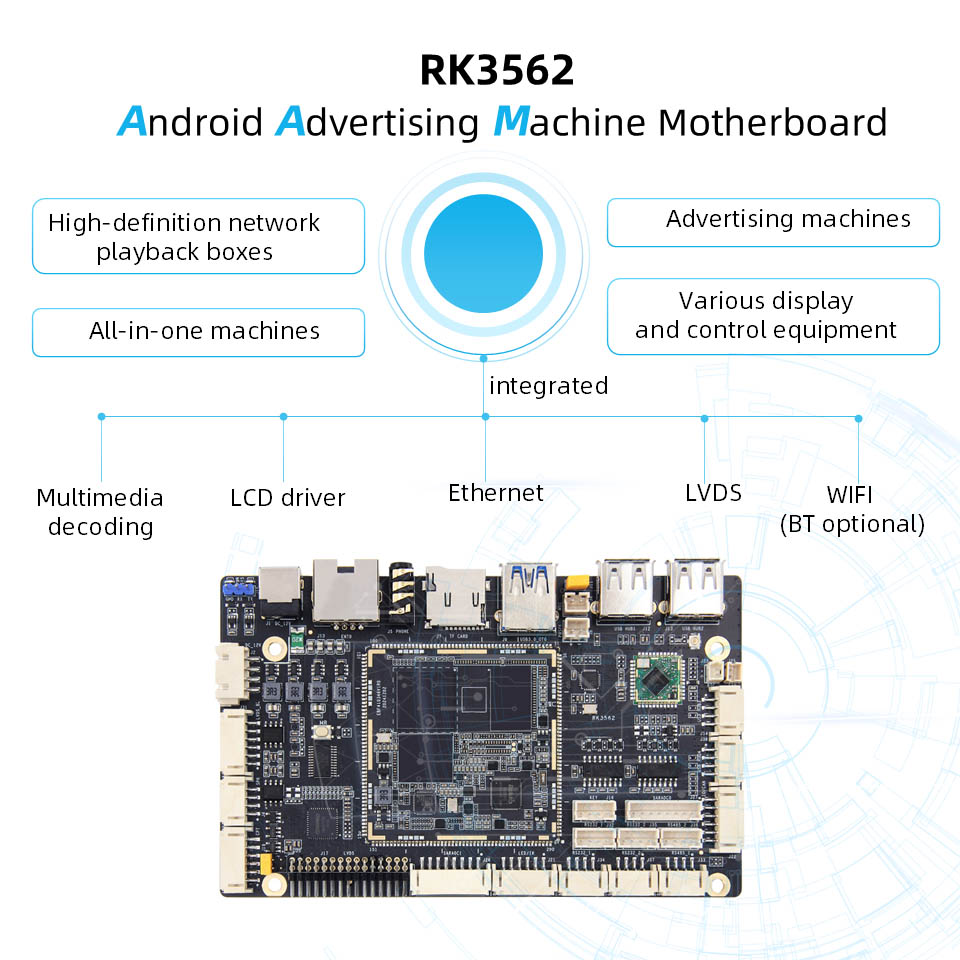

Applikationer: Interaktiva kiosker, reklamspelare, live streamingboxar, kommersiell visning allt-i-ett-reklam, live sändningsmaskin

Produktparametrar:

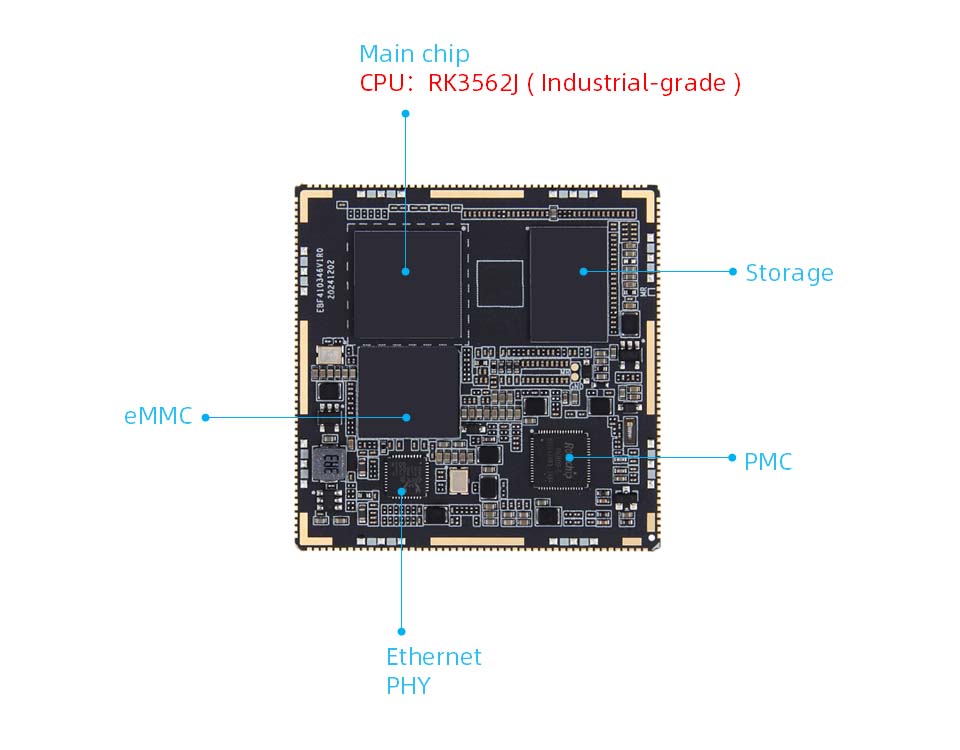

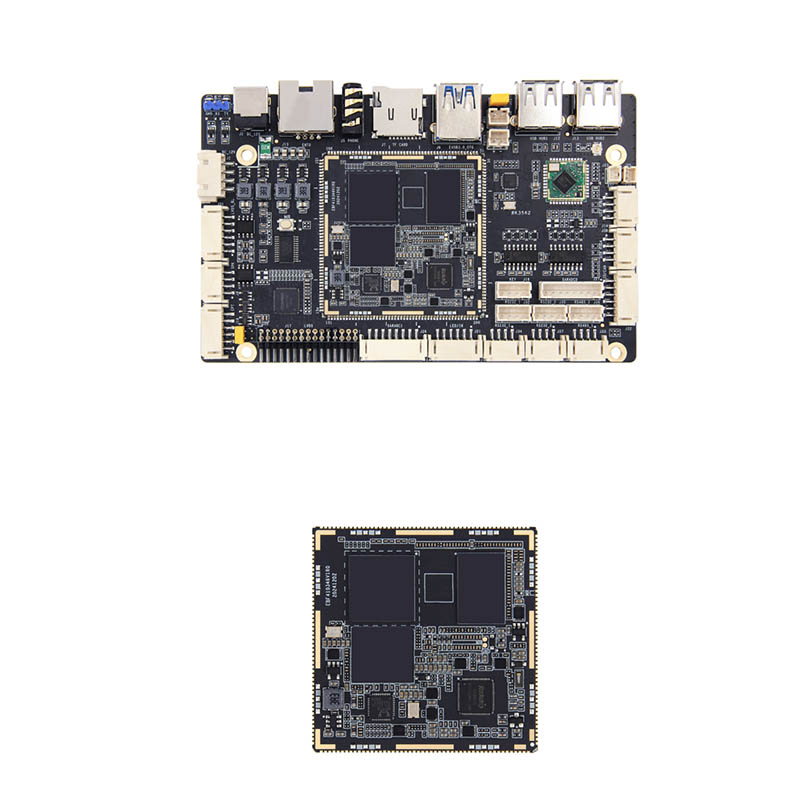

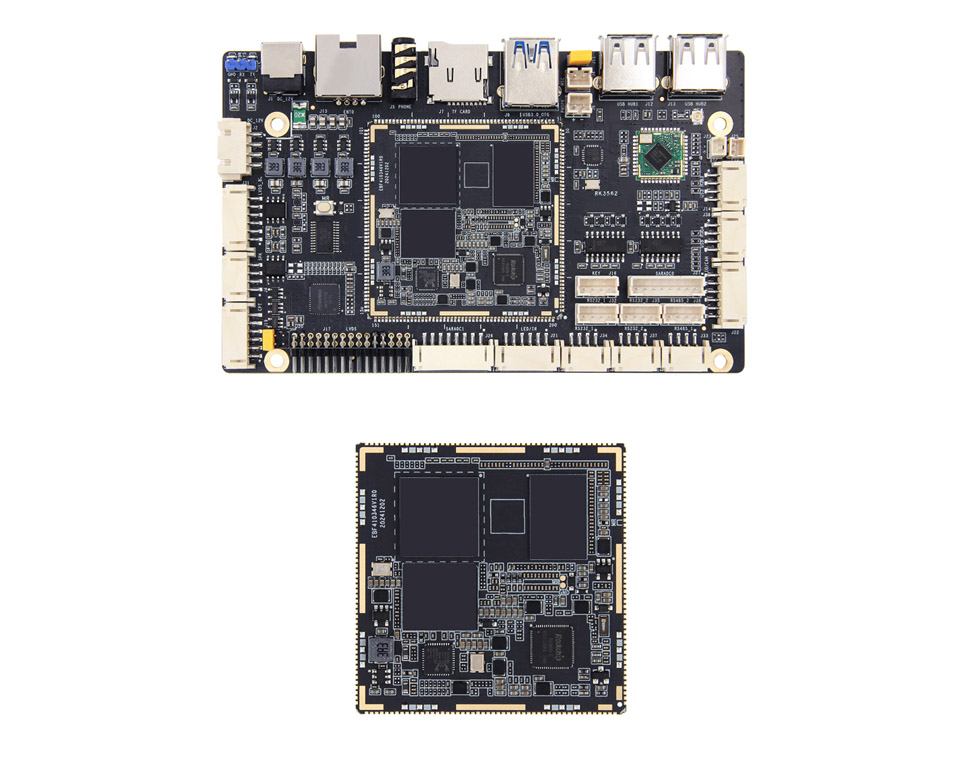

RK3562J Core Board Hardware Configuration

● Main Chip

Modell: RK3562/RK3562J

CPU: fyrkärnig cortex-A53, upp till 2,0 GHz

GPU: Mali-G52

NPU: 1TOPS Computing Power (Industrial-klass RK3562J utan NPU)

● Minne: 1/2/4/8GB, LPDDR4/4X (anpassningsbar)

● Lagring: 8/32/64/128GB, EMMC (anpassningsbar)

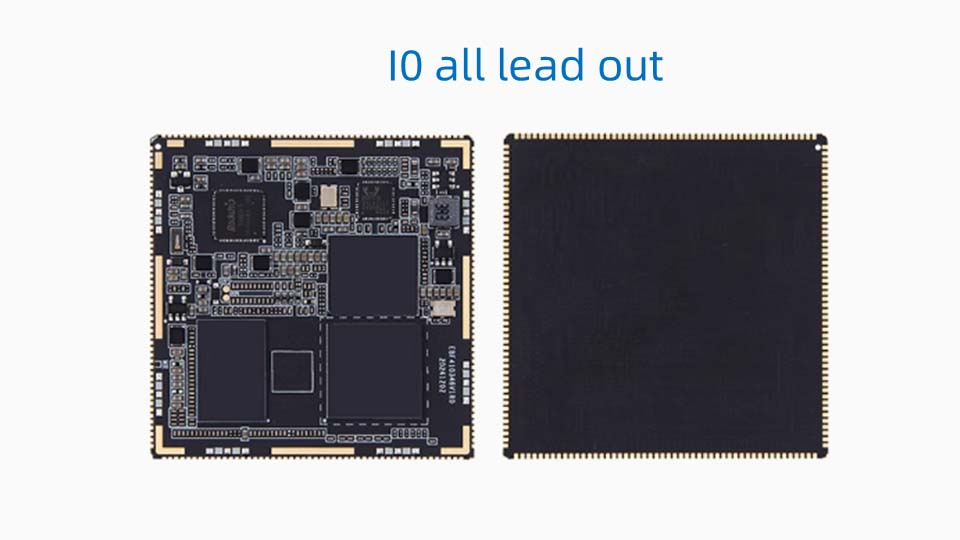

● Gränssnitt: Stämpelhålgränssnitt, 10 fulla leads

● PCB: 8 lager, svart nedsänkningsgulddesign

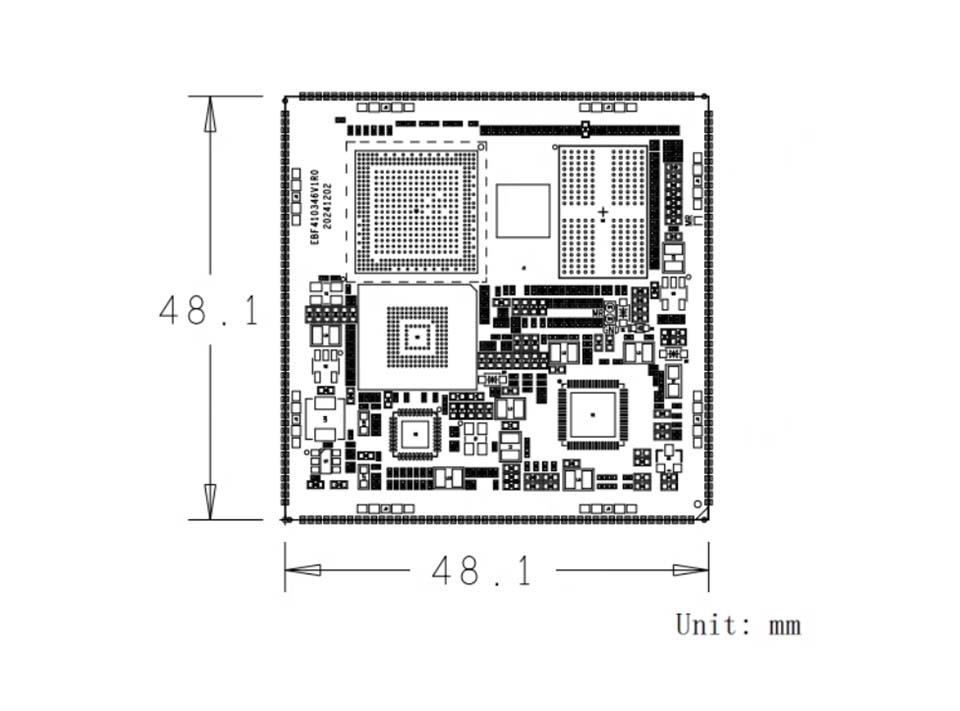

● Storlek: 48.1*48.1mm

Signalstift

● IO: 86 GPIO -stift, inklusive 1 differentiell klocka, 3 -knappstift och 1 strömkontrollstift

● Nätverksport: 1 Gigabit Ethernet

● Seriell port: 10

● 12c: 6

● SPI: 3

● Kan: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 Värd: 1

● Kamera: Mipics12Lane*4

● SDMMC: 2

● SPK: 1

● Ljudutgång: 1

● MIC: 1

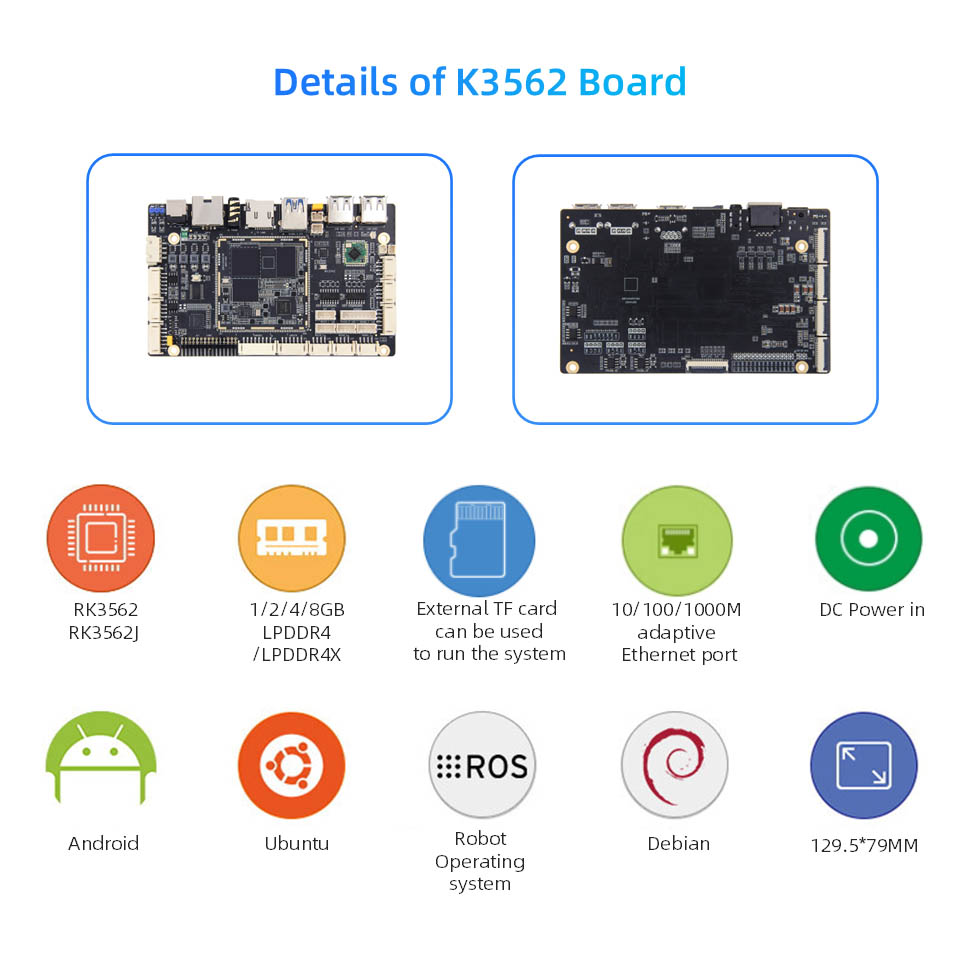

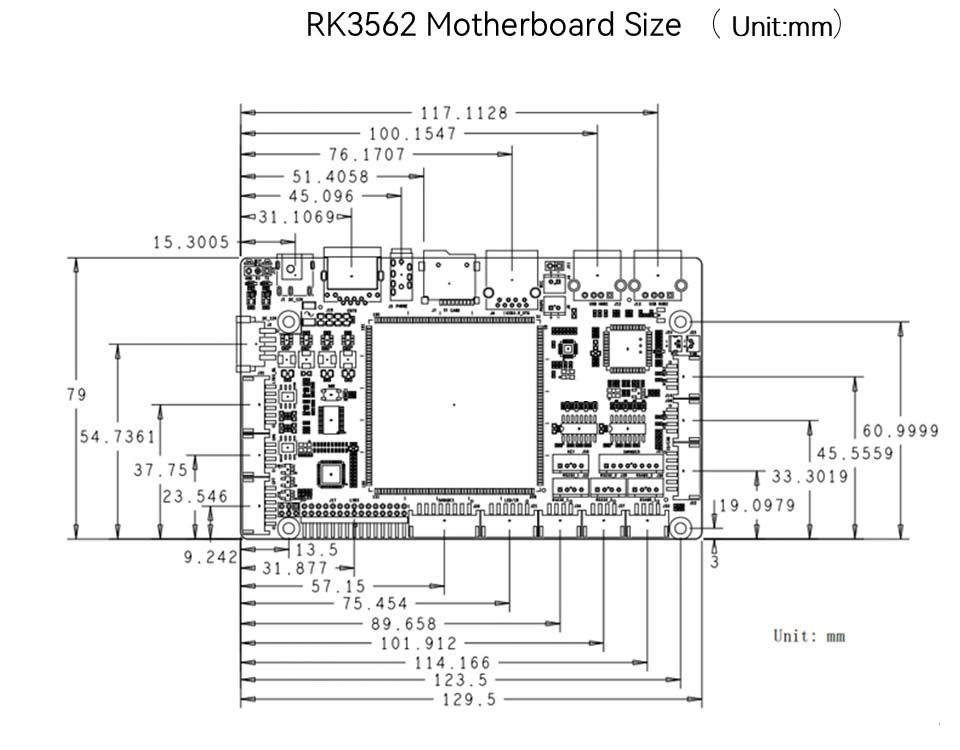

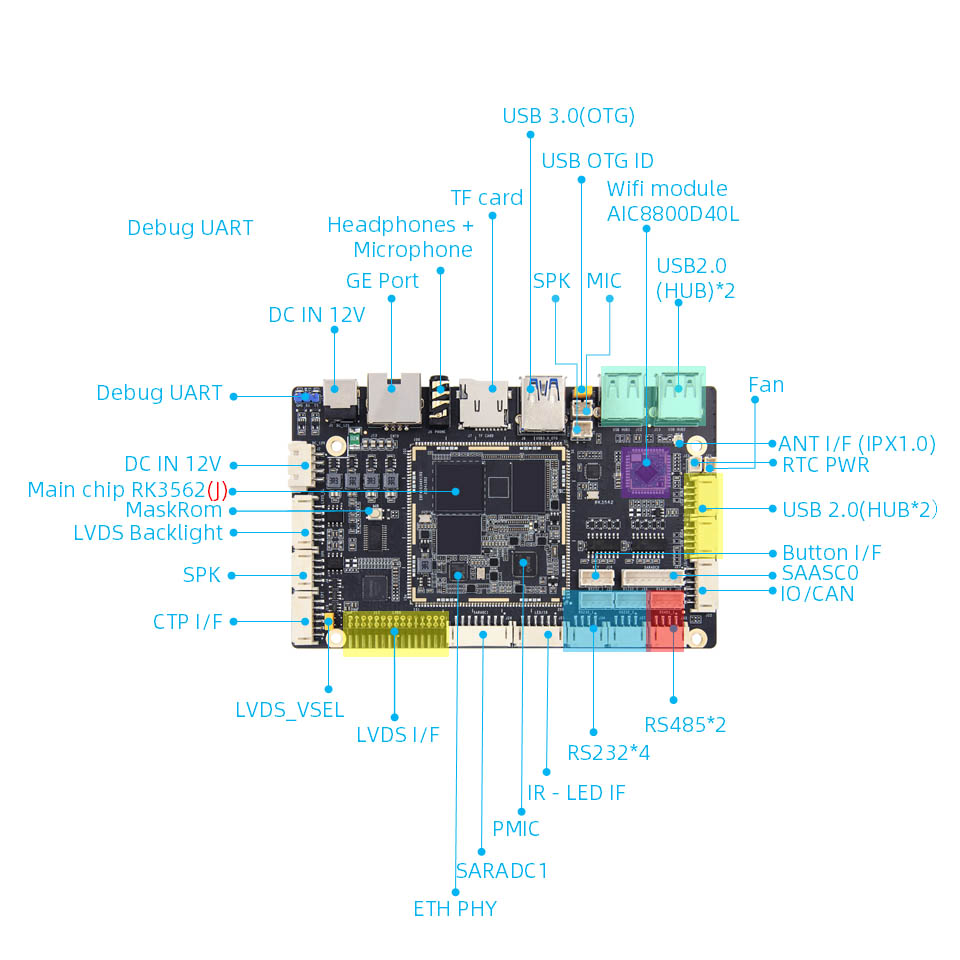

RK3562J Moderkortets hårdvarukonfiguration

● Huvudchip:

Modell: RK3562/RK3562JCPU: fyrkärnig cortex-A53, huvudfrekvens upp till 2,0 GHZGPU: Mali-G52NPU: 1TOPS Computing Power (Industrial-klass RK3562J utan NPU)

● Minne: 1/2/4/8GB, LPDDR4/4X (anpassningsbar)

● Lagring: 8/32/64/128GB, EMMC (anpassningsbar)

● Kraftgränssnitt: DC 12V@2A DC -ingång

● Ethernet: Gigabit Network Port*1, stöder 10/100/1000 Mbps dataöverföringshastighet

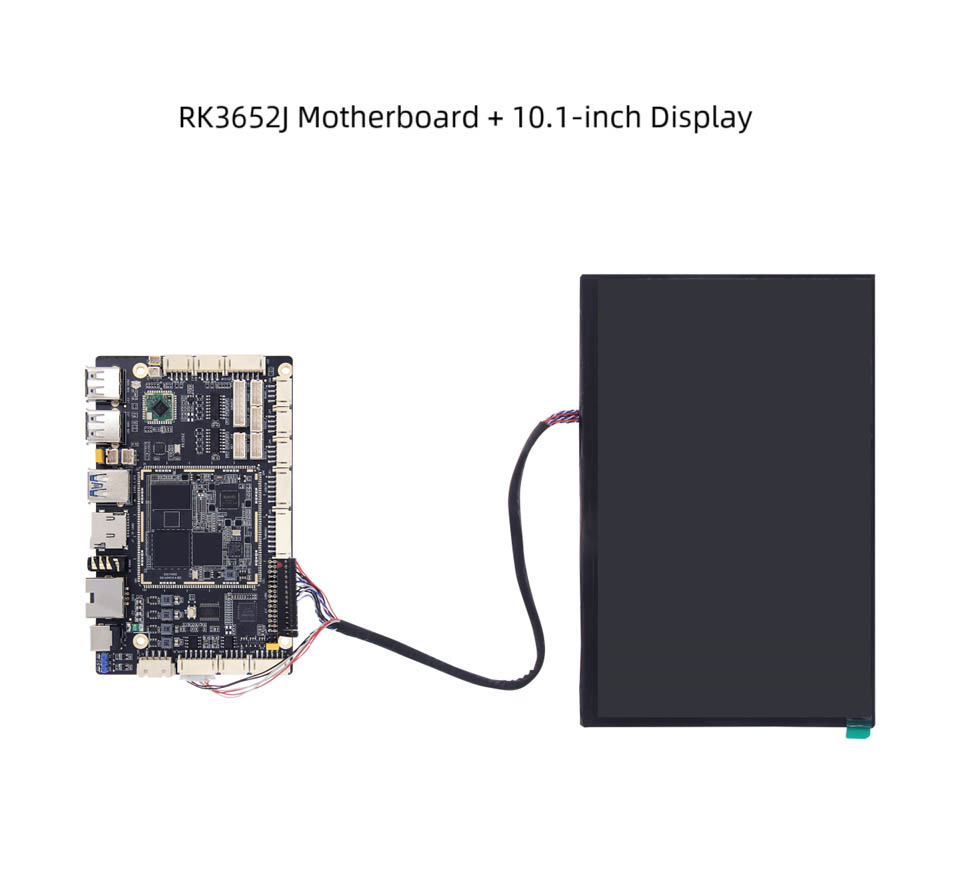

● LVDS: 2*15PIN LVDS -skärmgränssnitt*1

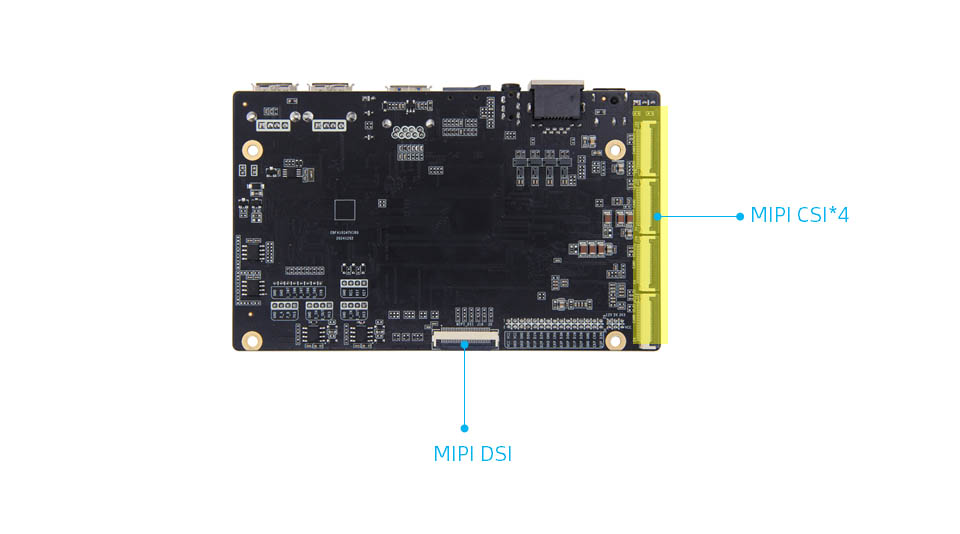

● MIPI-DSI: MIPI-skärmgränssnitt*1, MIPIDSI och LVDS-gränssnitt återanvänds och standard är att ansluta till LVDS-skärmen. Om du väljer att ansluta till Mipidsi måste du ändra motståndet

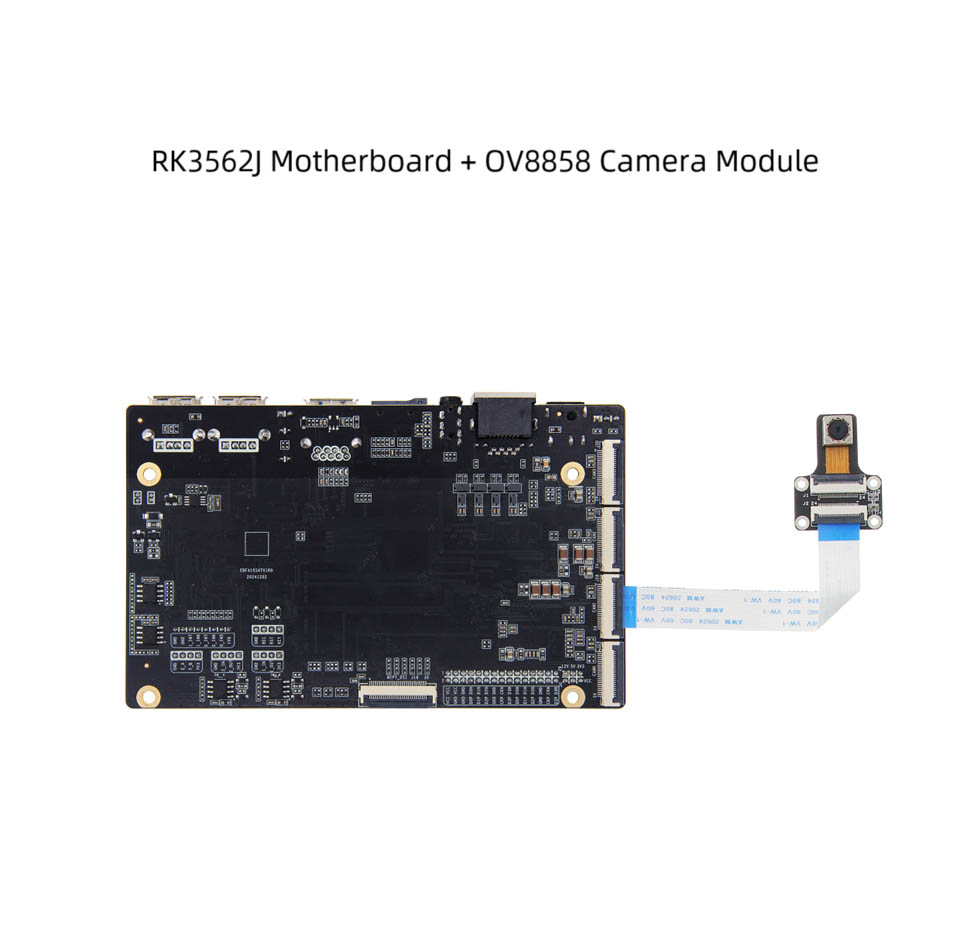

● MIPI-CSI: MIPI Camera Interface*4, kan anslutas till butikens IMX415/OV8858-kamera (standardkombinationen är OV8858-kameran)

● Kapacitiv pekskärm: LVDS -pekskärmgränssnitt*1

● LCD -bakgrundsbelysning: LVD -bakgrundsbelysning gränssnitt*1

● Skärmkraftsgränssnitt: LVDS -spänningsvalgränssnitt*1

● USB2.0: USB Hub Interface*4

● USB3.0: USB OTG -gränssnitt*1, standard är enhetsläge, läge kan väljas genom Jumper Cap

● WiFi: Ombord WIFI6 -modul, modell: AIC8800D40L

● TF Card Holder: Support Micro SD (TF) -kort för att starta systemet, upp till 512 GB
