Allwinner H618 Core Board

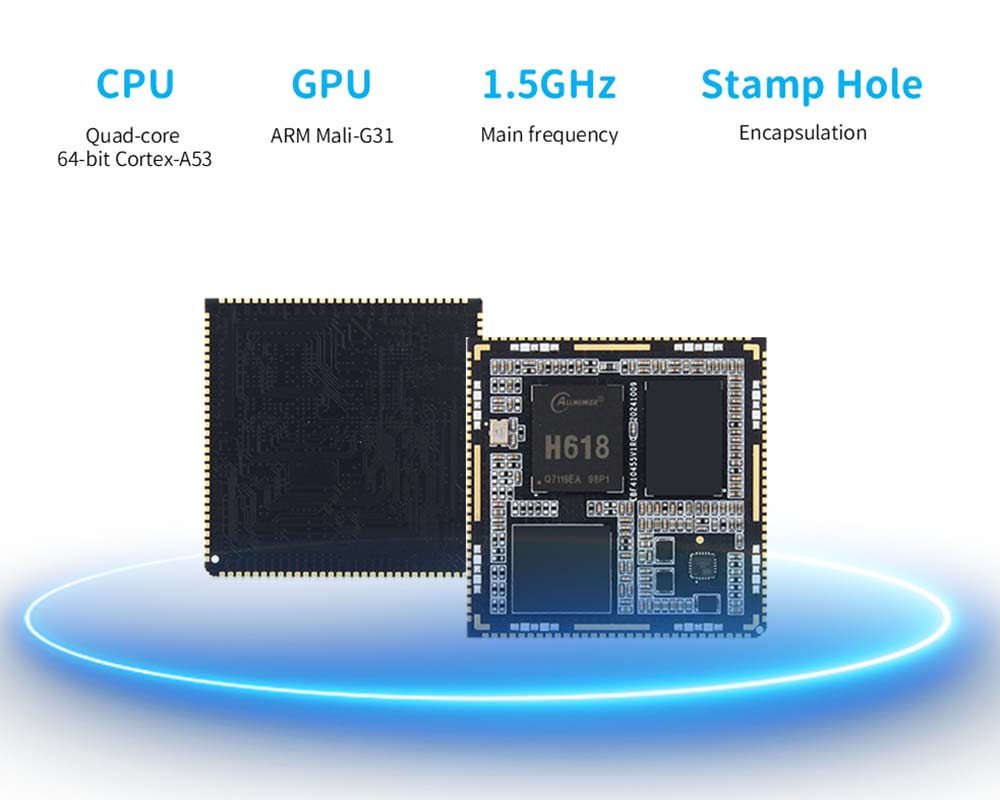

● Detta A1 Stamp Hole Core Board (TP-A1CS) använder Allwinner H618 som huvudchipet, 64-bitars fyrkärniga cortex-A53-processor, huvudfrekvens 1,5 GHz, integrerade Mali-G31GPU, med rika ljud- och videobesnitt, kan användas i stort i TV-rutor, smart skärm och andra områden.

● Stödjer kodning och avkodning av flera videoformat, stöder upp till 8K@24fps H.265 avkodning och 4K@25fps H.264 -kodning och stöder upp till 4K@60fps HDMI Display -utgång.

● Tillhandahåller två minnes- och lagringsalternativ, Memory LPDDR4 Valfritt 2GB/4GB, lagring EMMC 3 -alternativ 8GB/32GB.

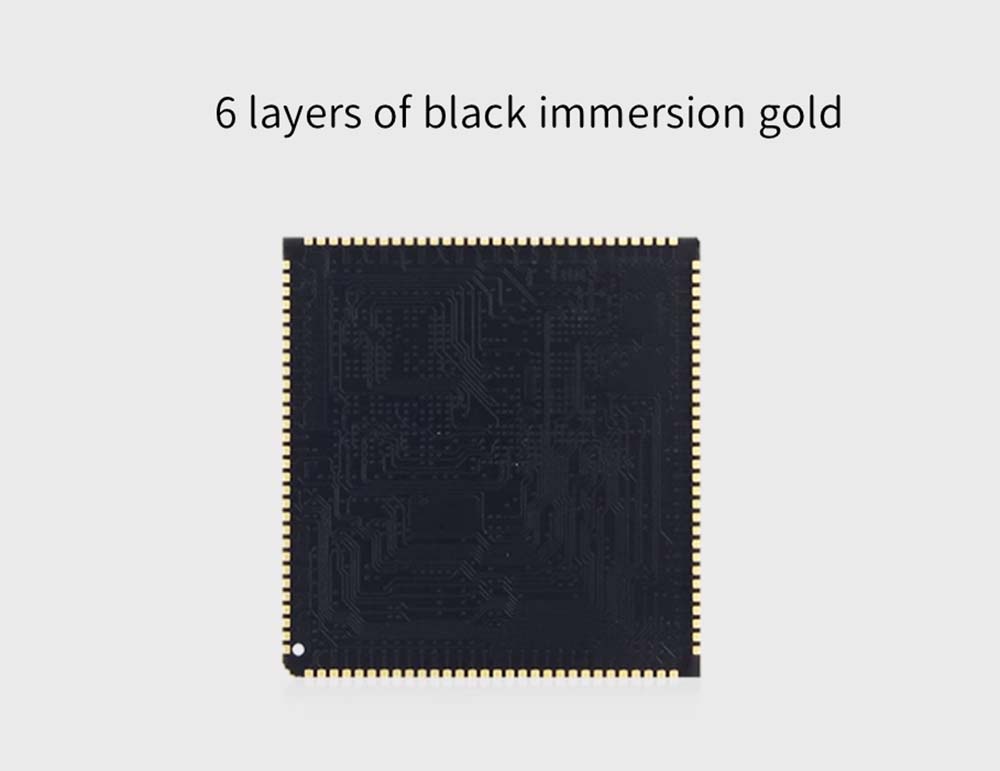

● Antagande av stämpelhålgränssnittsdesign är kortet bara 40*40 mm i storlek, liten och utsökt, med 6 lager svart nedsänkningsguld. Förutom DDR, EMMC -buss, LRADC, är I0 helt ledd ut

● Det perifera gränssnittet är rikt och kärnbrädan leder ut USB OTG/värd, i2CSPI, PWM, I2S, HDMI, UART och andra gränssnitt genom stämpelhålanslutning.

● Officiellt stöder mainstream Android TV, Debain, Ubuntu operativsystembilder och kan tillämpas på mer än 6 olika applikationsmiljöer.

● Den matchande Wildfire Luban Cat A110 hela brädet tillhandahåller tutorials och SDK Driver Development Kit, och informationen är helt öppen källkod, vilket är bekvämt för användare att använda och sekundär utveckling.

H618 Core Board Parameters

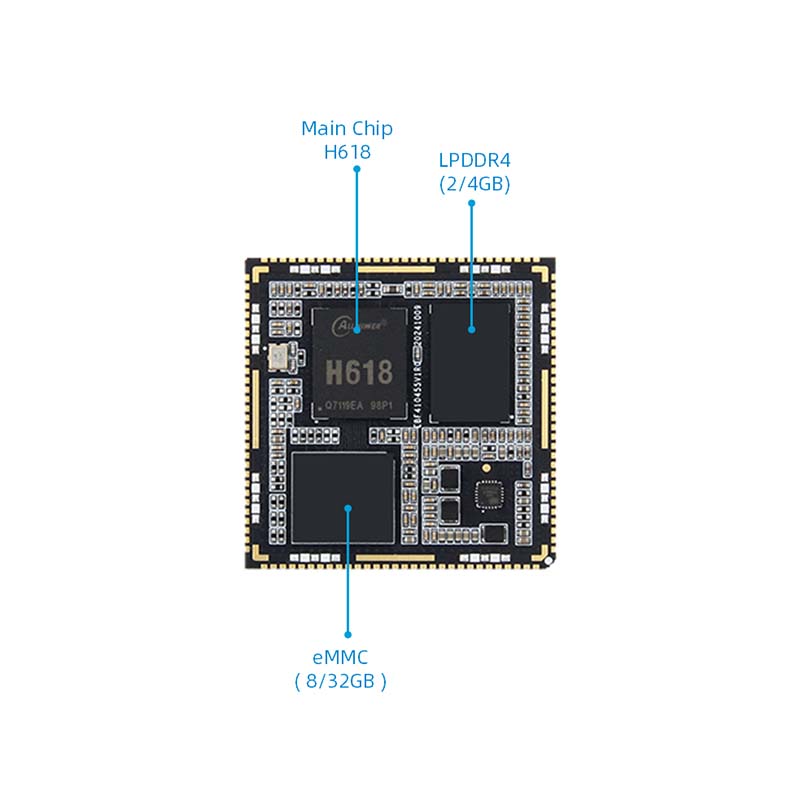

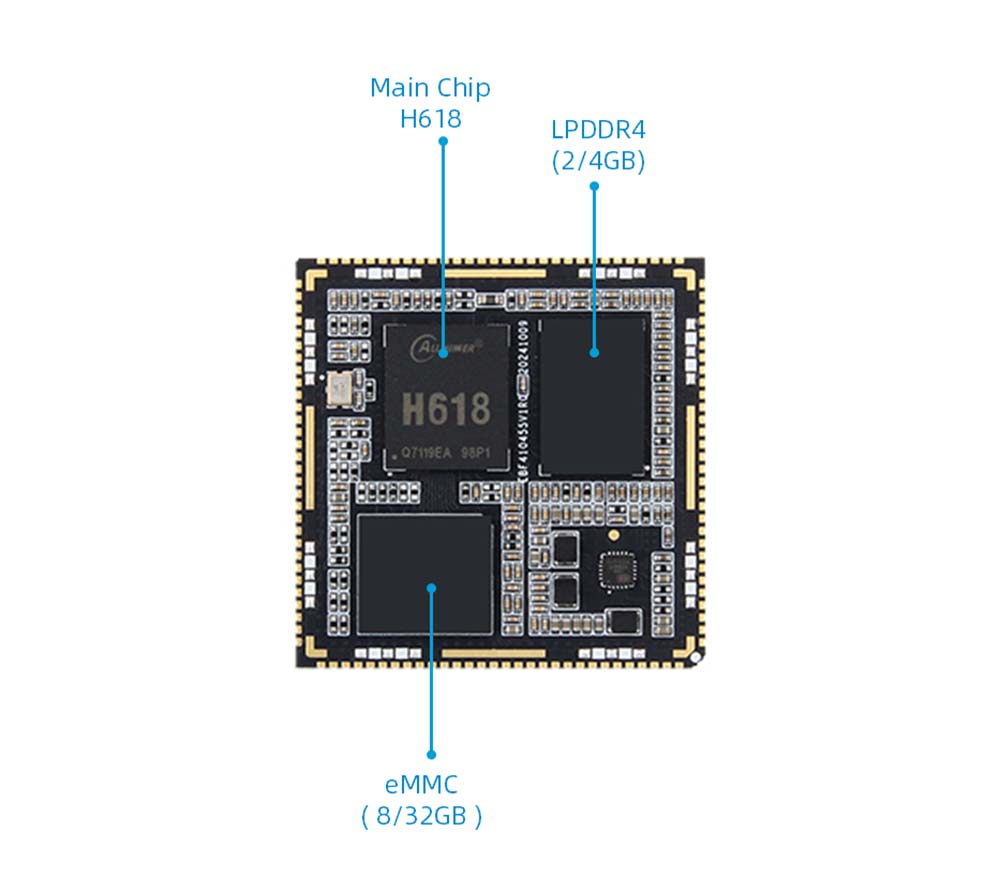

● Huvudchip: Allwinner H618

● CPU: 4-Core 64-bitars Cortex-A53

● Copp: Arm Malizo-G31

● Minne: Ombord LPDDR4, 2/4GB

● Lagring: EMMC, 8/32GB, stöder EMMC -startsystem

● Gränssnitt: Förutom DDR, EMMC -buss, LRADC, 10 fulla leads, inklusive GPI088, inklusive 8 USB dedikerade, 1 AP -återställningsstift, 1 Bluetooth Aktivera, 1 wifi -aktivering, 1 FEL -knapp

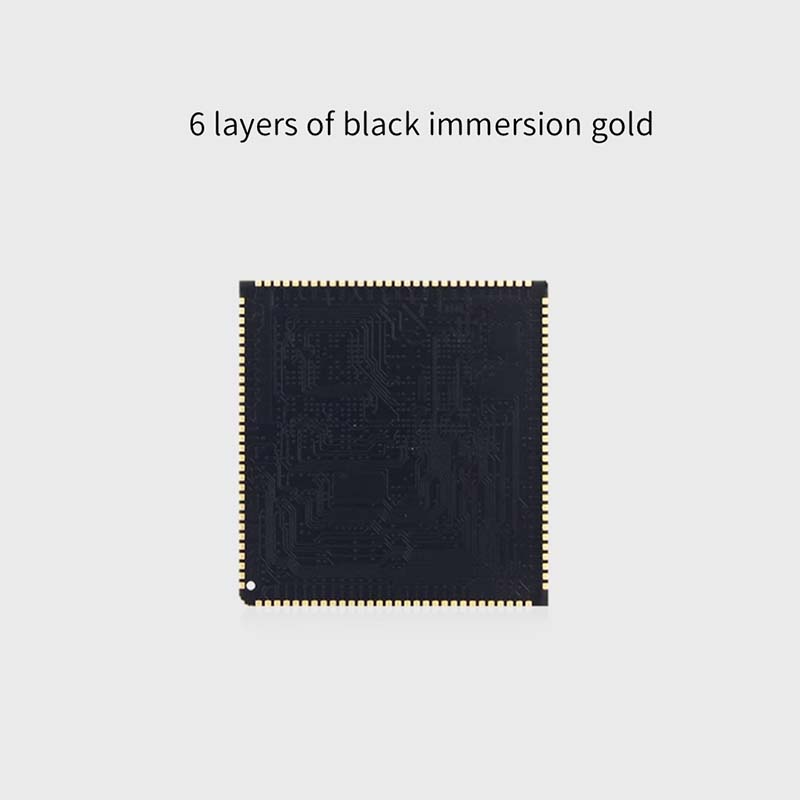

● PCB: 6 lager, nedsänkningsgulddesign

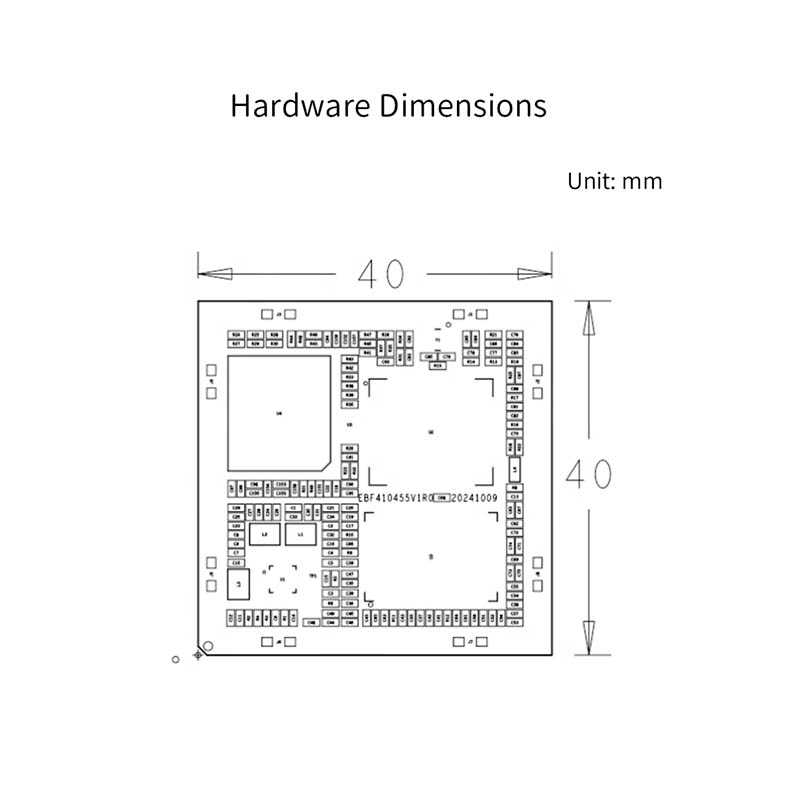

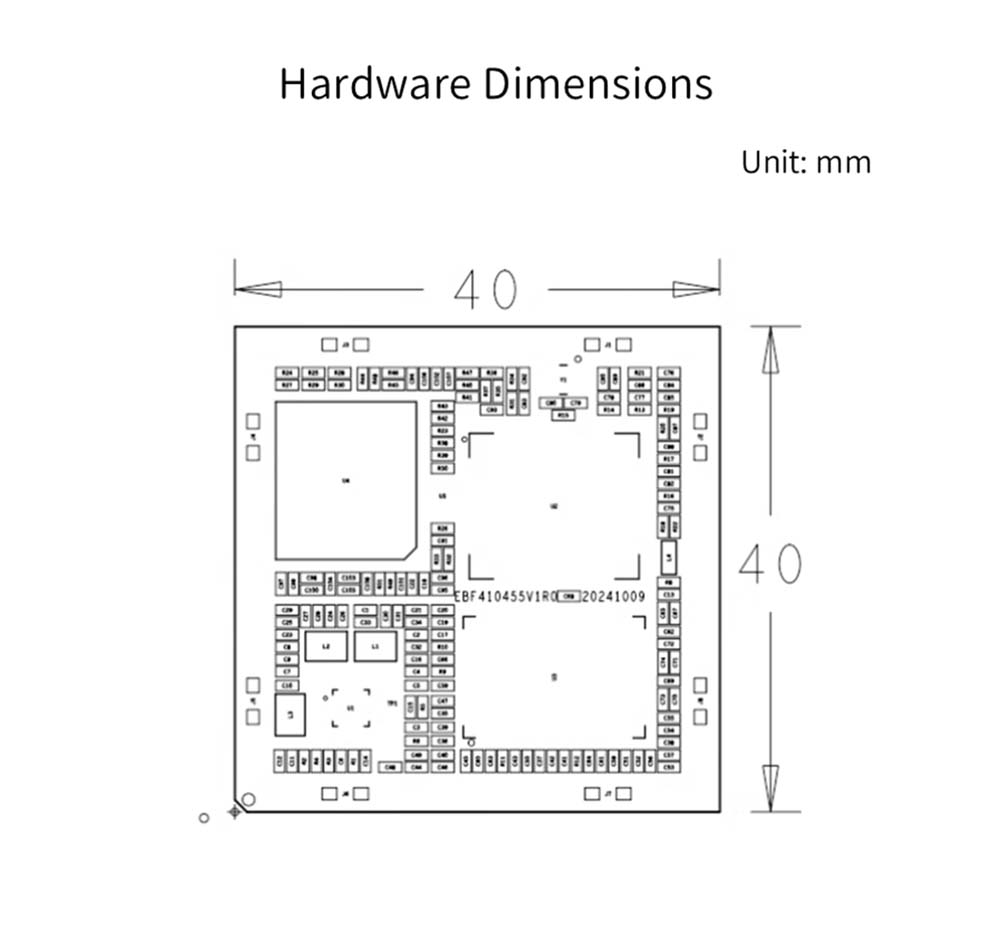

● Storlek: 40*40mm

Signalgränssnitt

● Nätverksport: 1 Gigabit Ethernet

● JTAG: 1

● Ljud: 1, vänster och höger kanaler

● Seriell port: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● USB -värd: 3

● HDMI: 1

● SD: 1

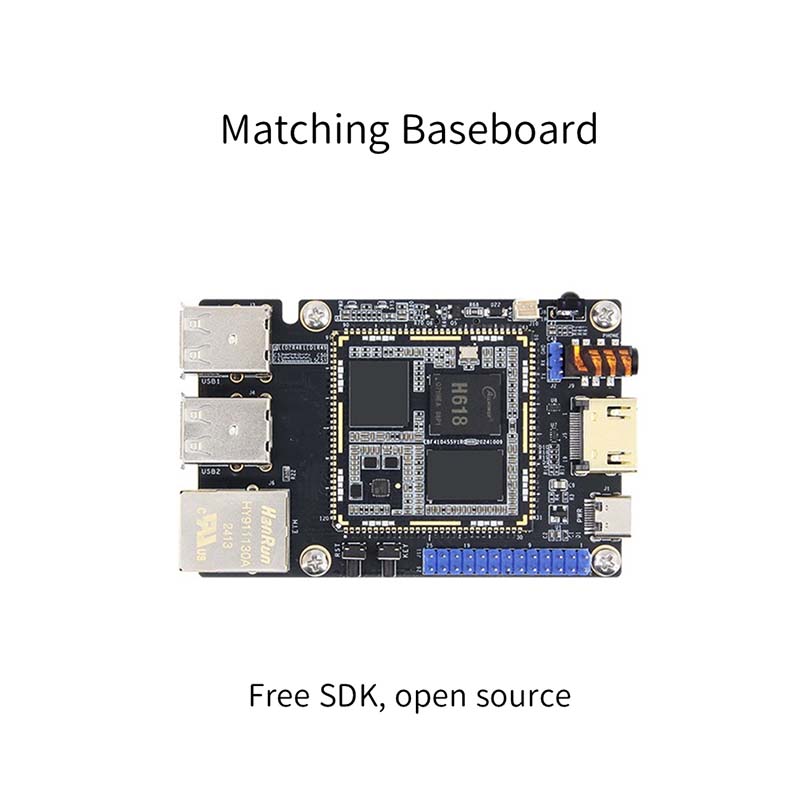

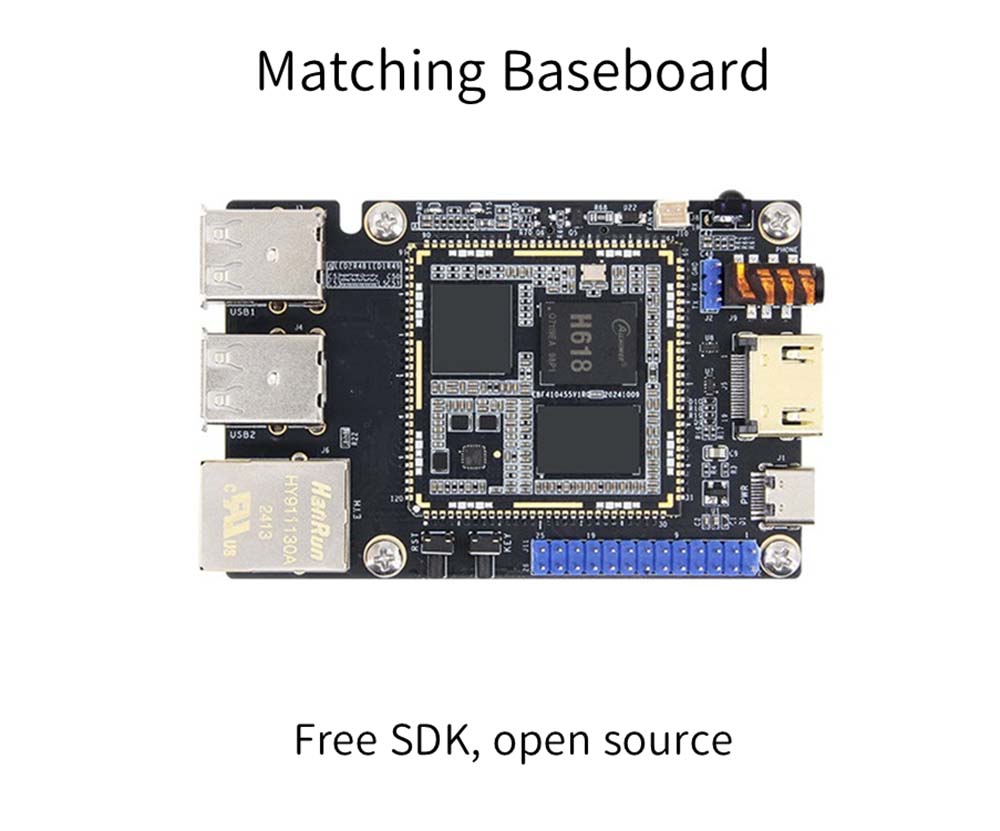

Matchande basbord är tillgängligt

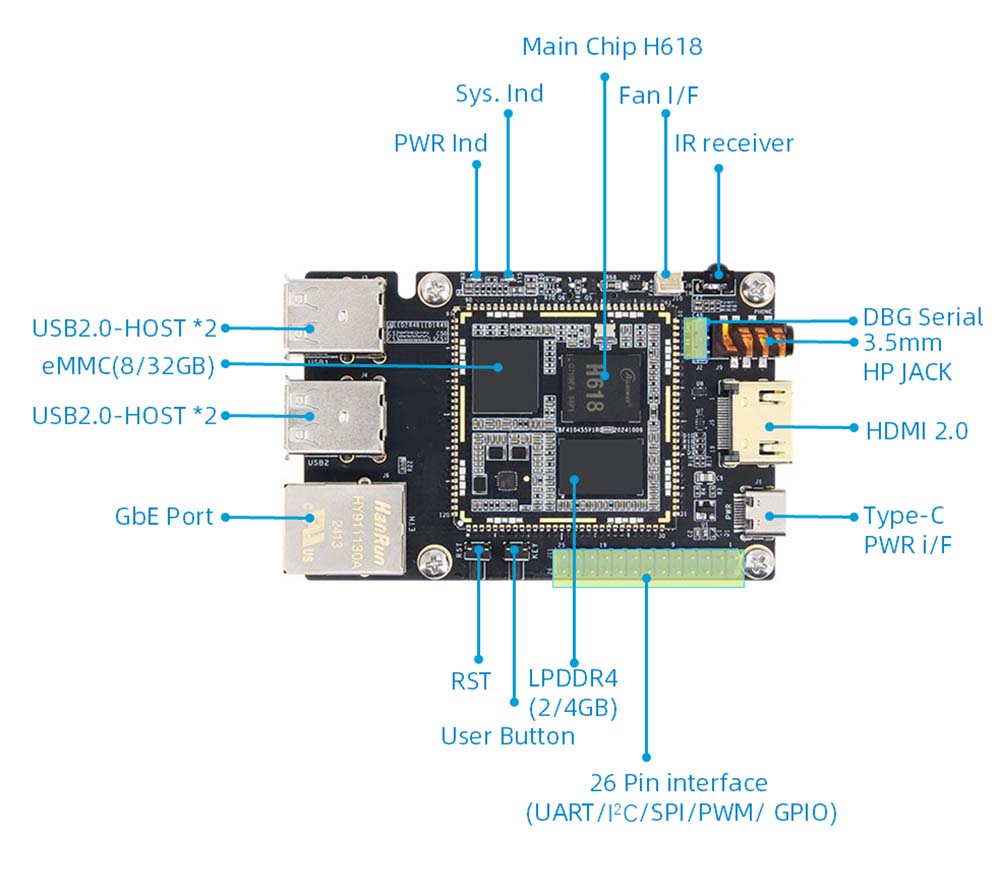

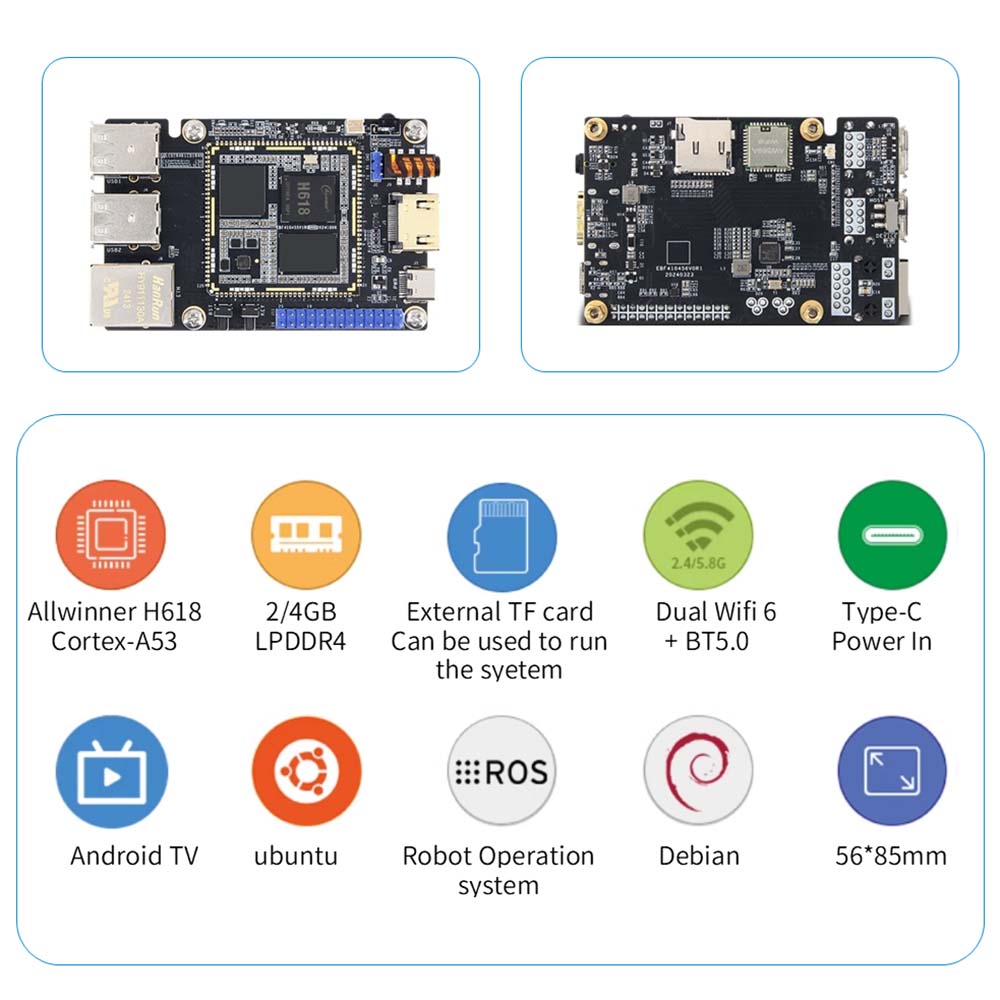

H618 Moderkortets hårdvaruparametrar

1. CPU: Main Chip: Allwinner H618, 4-Core 64-bitars Cortex-A53

2. GUU: MM G31 MP2

3. Minne: ombord LPDDR4, 2/4GB

4. Lagring: EMMC, 8/32GB, stöder EMMC -startsystem

5. Strömgränssnitt: 5V@3A DC-ingång, typ-C-gränssnitt, kan också användas för att bränna bilder

6. Y Ethernet: 10/100/1000 m adaptiv Ethernet -port

7. USB2.0: USB-värdtyp-A-gränssnitt*4

8. USB-OTG Selection Switch: Värd när du byts till typ A, enhet när den byts till typ-C

9. HDMI: HDMI2.0 Skärmgränssnitt*1, stöder 1920x1080@60fps under Linux -systemet och 4096x2160@60fps under Android TV -system

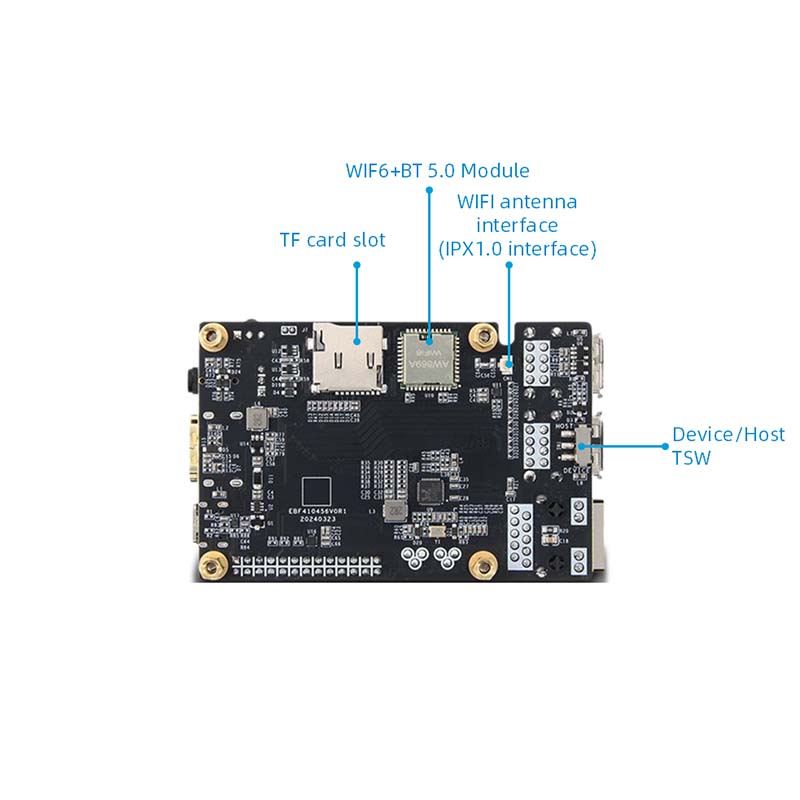

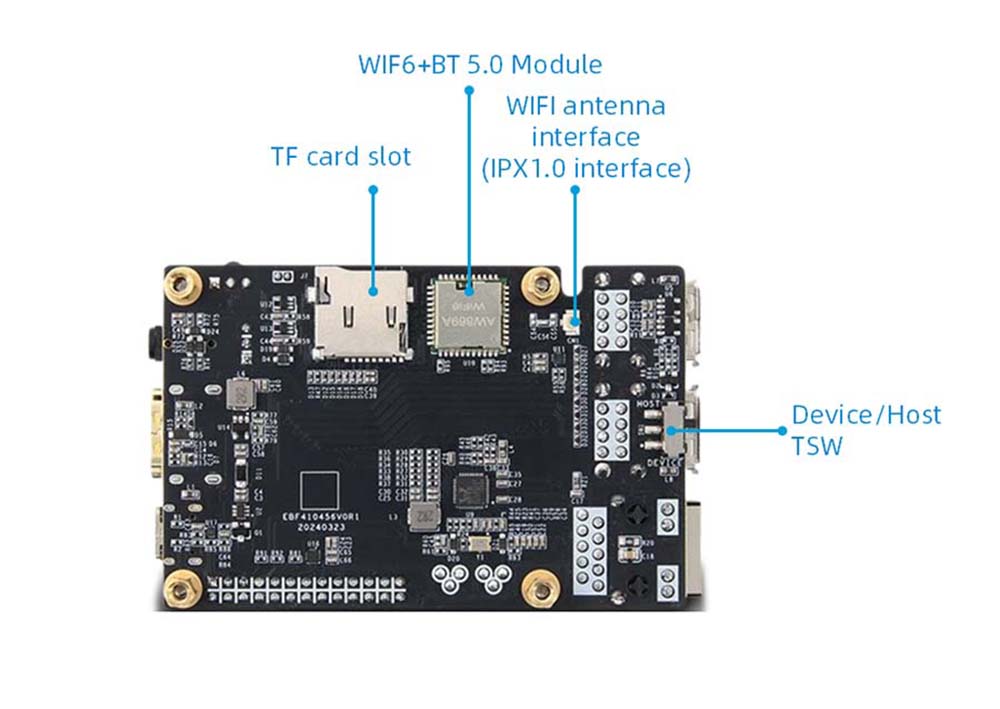

10. WiFi+Bluetooth: Onboard Support 2.4G/5.8G Dual-Band WiFi6+BLE5.0, Model: AW869A

11. TF -korthållare: SD3.0 -gränssnitt, stöder upp till 512 GB, stöder TF -kortstartsystem

12. I0 -gränssnitt: 26 PIN 2,54 PIN -gränssnitt, stöder GPIO, SPI, I2C, UART, PWM -funktioner

13. Debug Serial Port: Standardparameter 115200-8-N-1

14. Ljud: 3,5 mm hörlursgränssnitt*1;

15. Knapp: Återställ knapp*1, användarknapp*1

16. LED: effektindikator*1; Systemindikator "1

17. Infraröd mottagare: Stöd infraröd fjärrkontrollfunktion

18. Fan Interface: Support Installation of 5V Fan for Heat Dissipation

19. Storlek: 56*85mm
