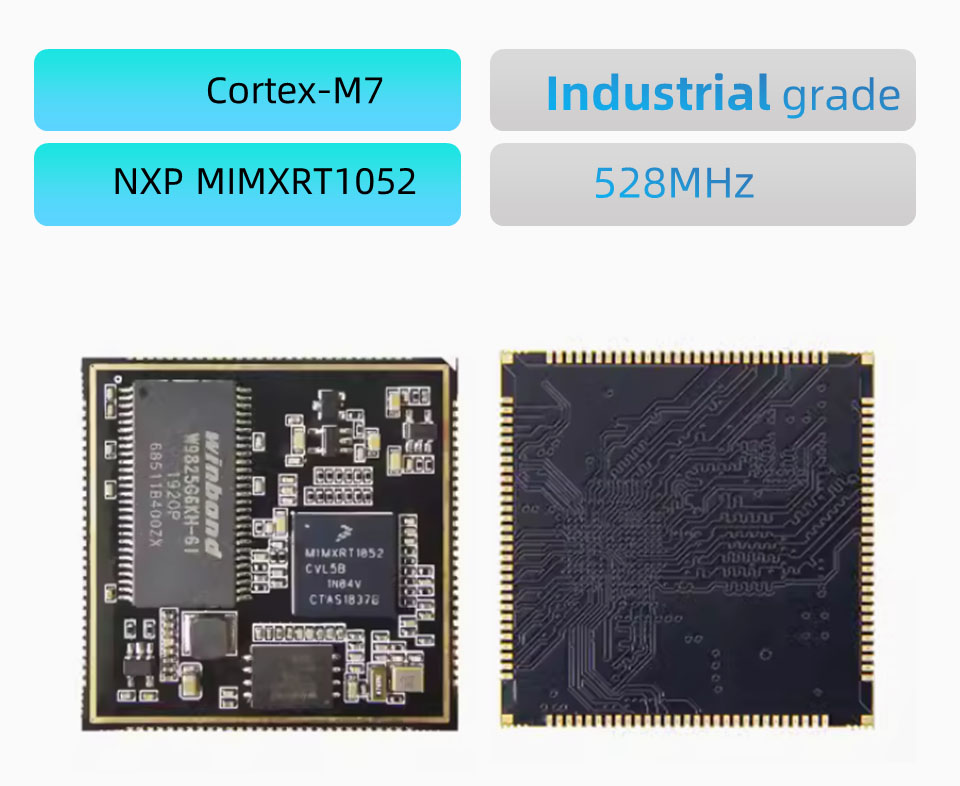

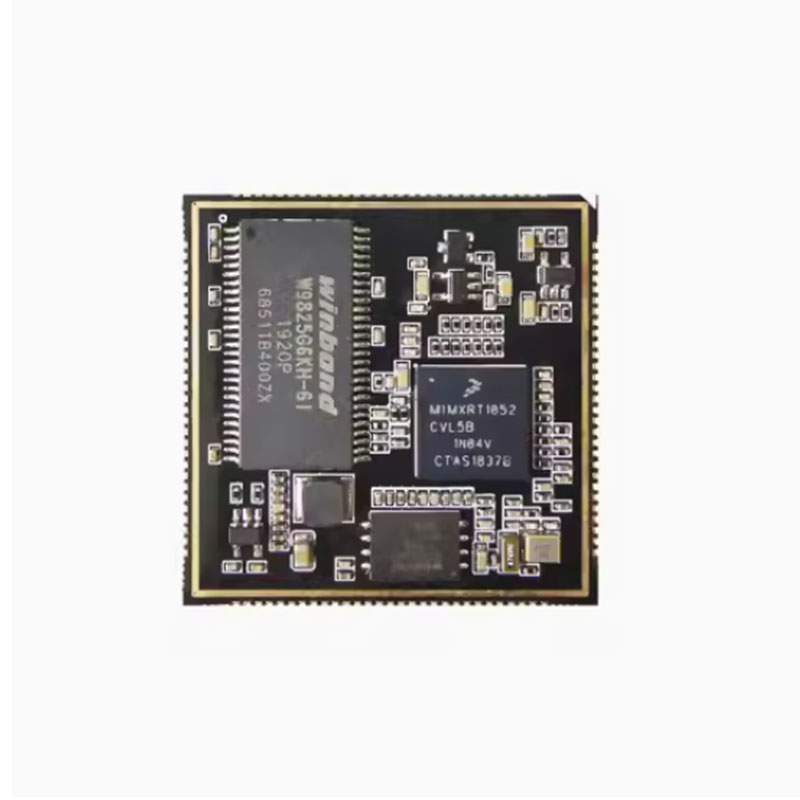

NXP I.MX RT1052 Core Board

● Detta RT1052 S2 -kärnkort är utformat baserat på NXP MIMXRT1052CVL5B -processorn.

● Komponenterna i hela brädet är gjorda av material av industriklass.

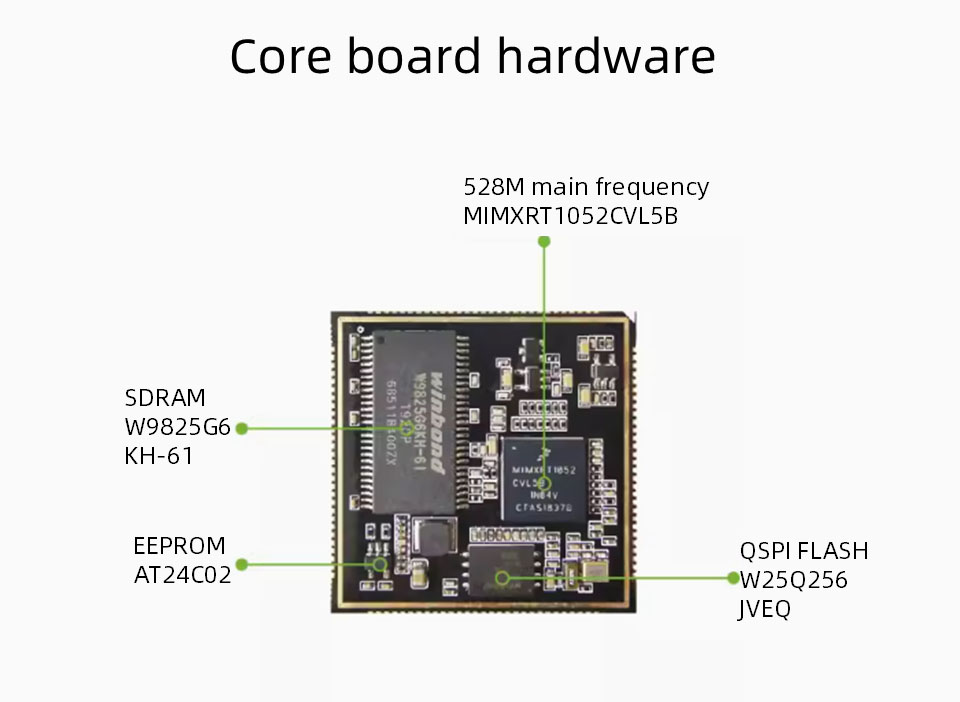

● Kärnkortets hårdvaruresurser inkluderar

● 32 MB SDRAM, 32 MB eller blixt och 256B EEPROM.

● PCB antar en 6-lagers svart nedsänkning av guldkonstruktion, med en total storlek på 38*38 mm, totalt 116 stift och ett stiftavstånd på 1,0 mm. Förutom SEMC -bussen leds de återstående 10 stiften på chipet ut.

Kärnkortsignalgränssnittsparametrar

Huvudchip: MIMXRT1052CVL5B, Cortex-M7 Core, huvudfrekvens 528MHz

SDRAM: 2MB, TSSOP -paket, varumärke Winbond, Industrial Grade

Flash: 32 MB, WSON8 -paket, varumärke Winbond, Industrial Grade

EEPROM: AT24C02 256B

Ethernet PHY: Ingen

PCB -storlek: 38*38mm

Strömförsörjning: 3.3V

Sköldskydd: inget sköldskydd

GPIO: 116 stift, 1,0 mm stiftavstånd, med undantag för SEMC -buss, alla andra i0 är ledda

Driftstemperatur: -40 ~ 85 ° C, industriell klass

Kärnkortsignalgränssnitt

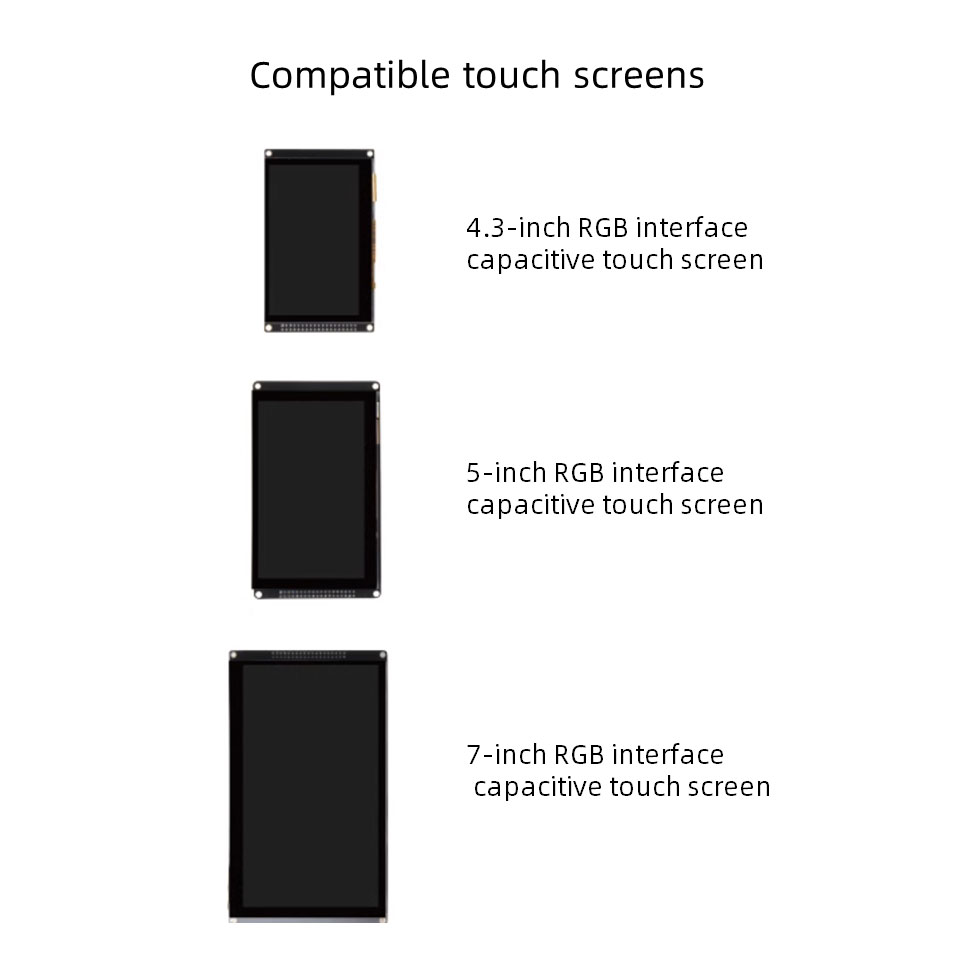

● LCD: 1 kanal

● USB: 2 kanaler, med höghastighetsphy

● SDIO: 2 kanaler

● I²C: 4

● SPI: 4

● Uart: 8

● SAI: 3

● ADC: 2 (16 kanaler vardera), 12bit

● PWM: 4

● JTAG: 1 kanal

● SPDIF: 2 kanaler

● Kan: 2

● Obs! Ovanstående data kan återanvändas, se Core Board Pin -beskrivningen som referensdesign

Obs: Styrelsen kan anpassas med en minsta beställning på 500
