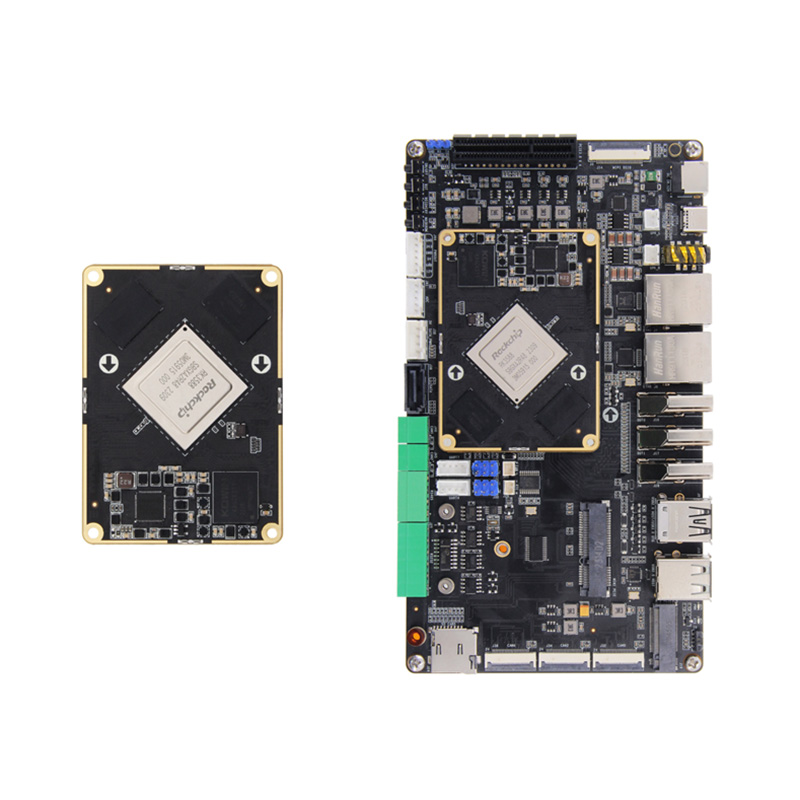

RK3588 BOARD SBC Computer

Detta är ett styrelse för att styrelse Struktur RK3588 styrelse SBC -dator, lätt att använda och utveckla. Med öppen källkod och gratis SDK används kortet enkelt.

 Rockchip RK3588 används som huvudchip, med 8nm avancerad processteknologi, huvudfrekvensen kan nå upp till 2,4 GHz, integrerade fyrkärniga 64-bitars Cortex-A76 och quad-core 64-bitars Cortex-A55, totalt åtta-core-processorer och Arm Mali-G610 MC4 GPU, Supporting 8K-kodning och Decoding och Decoding and 8k, Super, Super, Super-skärmen, Support för flera kamerainmatningar och stöd för flera skärmar.

 8 Inbyggda oberoende NPU-datorkraft kan nå 6TOPS, vilket möjliggör olika AI-scenarier.

 Ge en mängd olika minnes- och lagringskombinationer att välja mellan, balanserad hårdvarukonfiguration ombord och ett brett utbud av applikationer.

 Hög integration, med rika expansionsgränssnitt, med dubbla gigabit -nätverksportar, USB, M.2, PCLE3.0x4, 5 minipcle, HDMI, MIPI -skärmgränssnitt och MIPI -kameragränssnitt, ljudgränssnitt, infraröd reception, TF -korthållare och andra peripherals, kan ge full spel till prestandan och vidareutvecklingen och vidareutvecklingen.

 Officiellt stöder mainstream Andriod 13, Debain, Ubuntu operativsystembilder och kan tillämpas på en mängd olika applikationsmiljöer.

 Helt öppen källkod, tillhandahåller officiella tutorials, kompletta SDK -förarutvecklingssatser, designscheman och andra resurser, du kan enkelt komma igång utan blinda fläckar.

Produktfunktioner

 Redo att använda, stöder flera operativsystem

 Inbyggd oberoende NPU, datorkraft kan nå 6TOPS

Antar tre-kärnarkitektur, stöder int4/int8/int16/FP16/BF16/TF32, ger olika AI-scenarier

 Lätt kodar och avkodar 8K -video

Stöder upp till 8K@60 ramar H.265/H.264/AV1/VP9/AVS2 Videoavkodning och 8k@30 ramar H.264/H.265 Videokodning

 Multi-skärmens display, högupplöst portabilitet

Stöder skärm med flera skärmar, stöder upp till 8k@60 ramar + 4k@60 ramar + 2k@60 ramar (tre-skärms skärm) eller 4K@60 ramar + 4k@60 ramar + 4k@60 ramar + 2k@60 ramar (fyra-skärmens display)

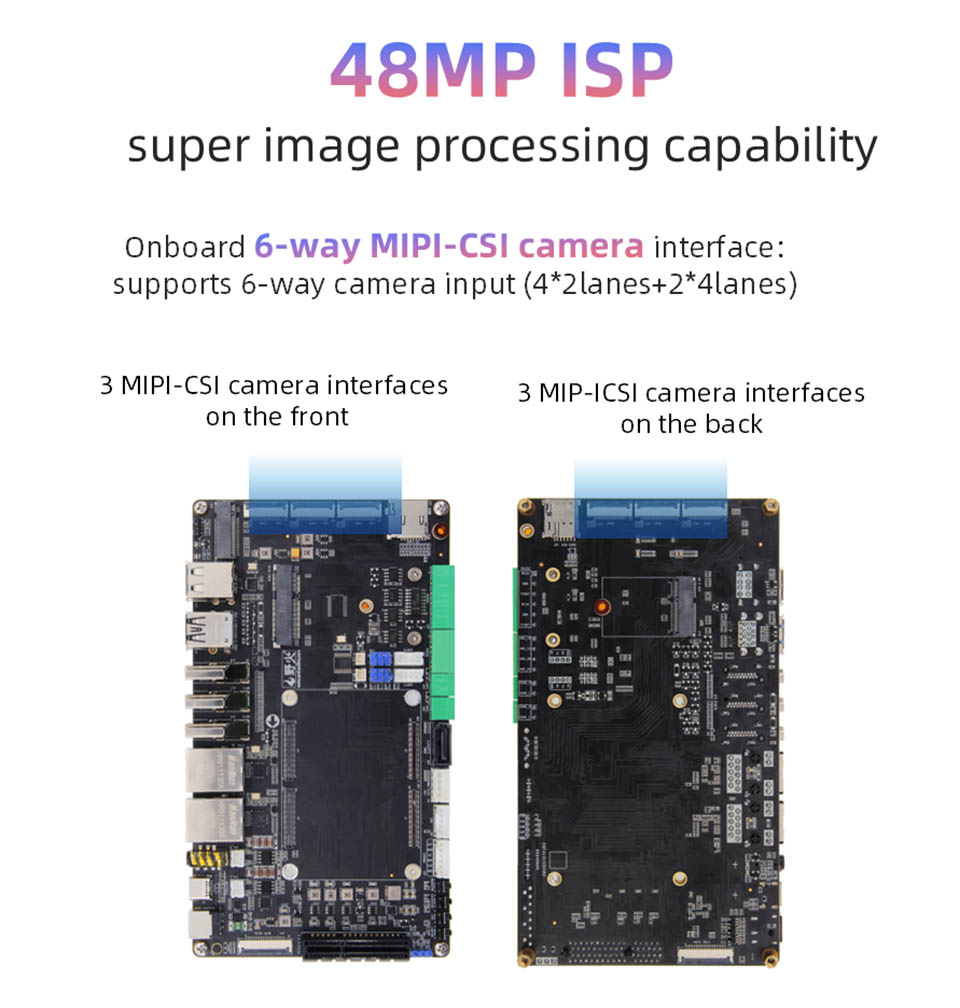

 48MPISP, Super Image Processing -kapacitet

 Ombord 6-vägs MIPICSI-kameragränssnitt,

Stöder 6-vägs kamerainmatning (4*2LANES+2*4LANES), uppfyller behoven hos olika enheter

Produktparametrar

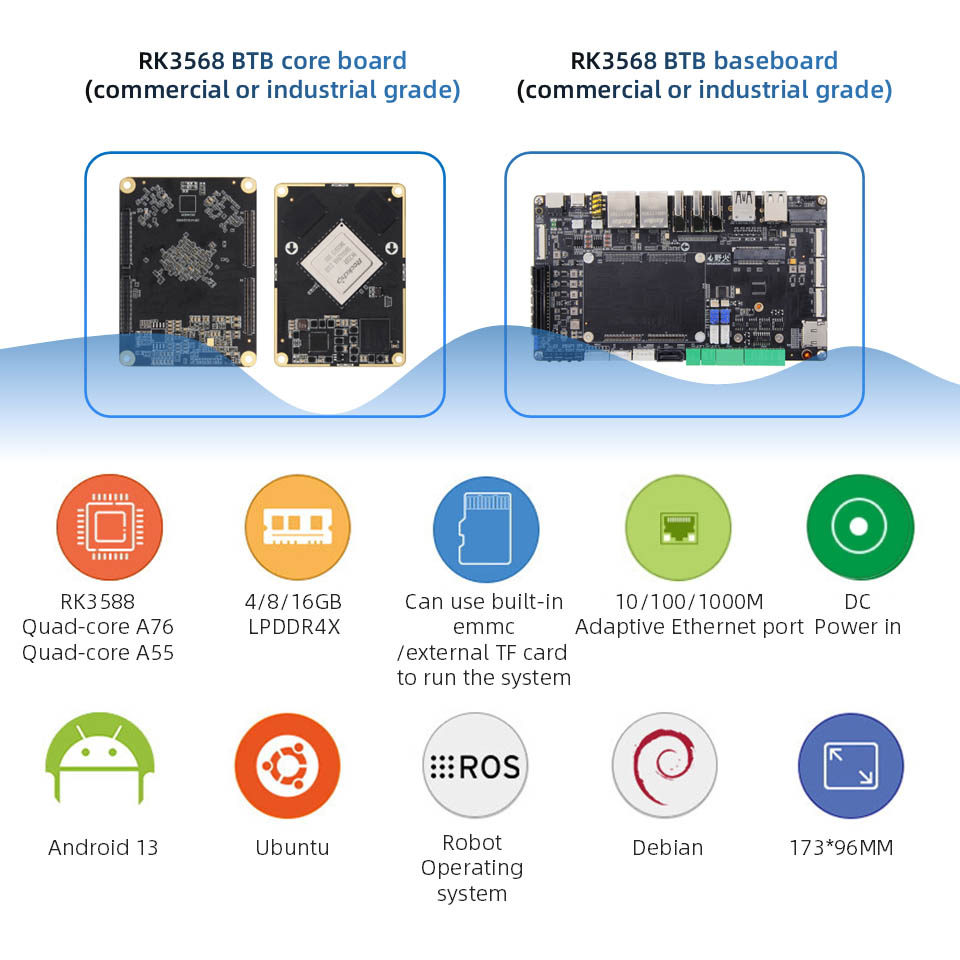

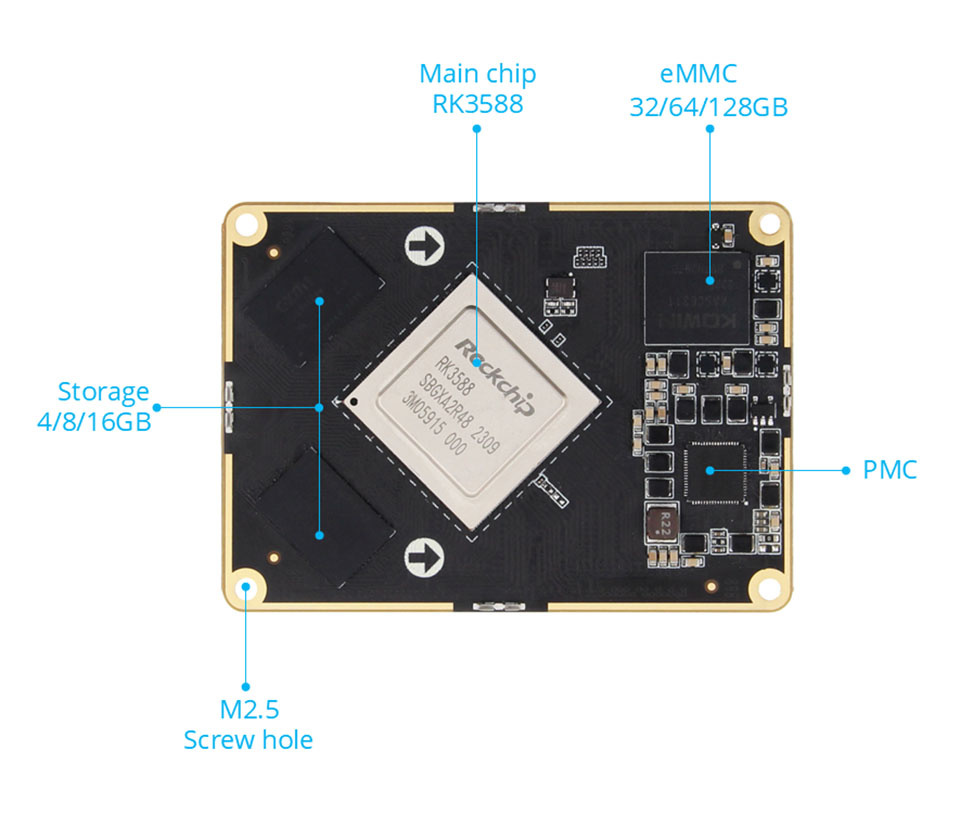

RK3588 Core Board Parameters

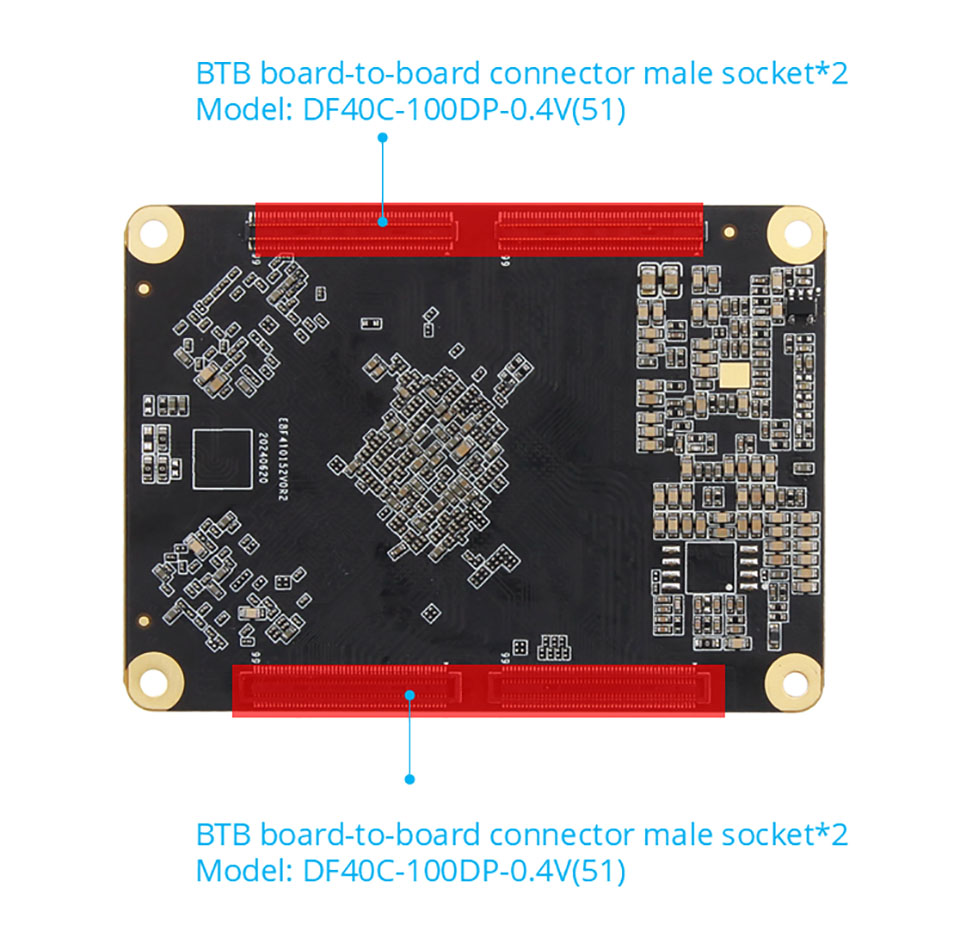

 Kontakt: Manlig kontakt: DF40C-100DP-0.4V (51) Kvinnlig kontakt: DF40C-100DS-0.4V (51)

 Huvudchip: RK3588 (fyrkärnig A76 + fyrkärnig A55, Mali-G610, 6TOPS Computing Power) BTB leder till 400 stift, 0,5 mm avstånd, leder till alla I0

 Minne: 4/8/16GB, LPDDR4/4X

 lagring: 32/64/128GB.EMMC

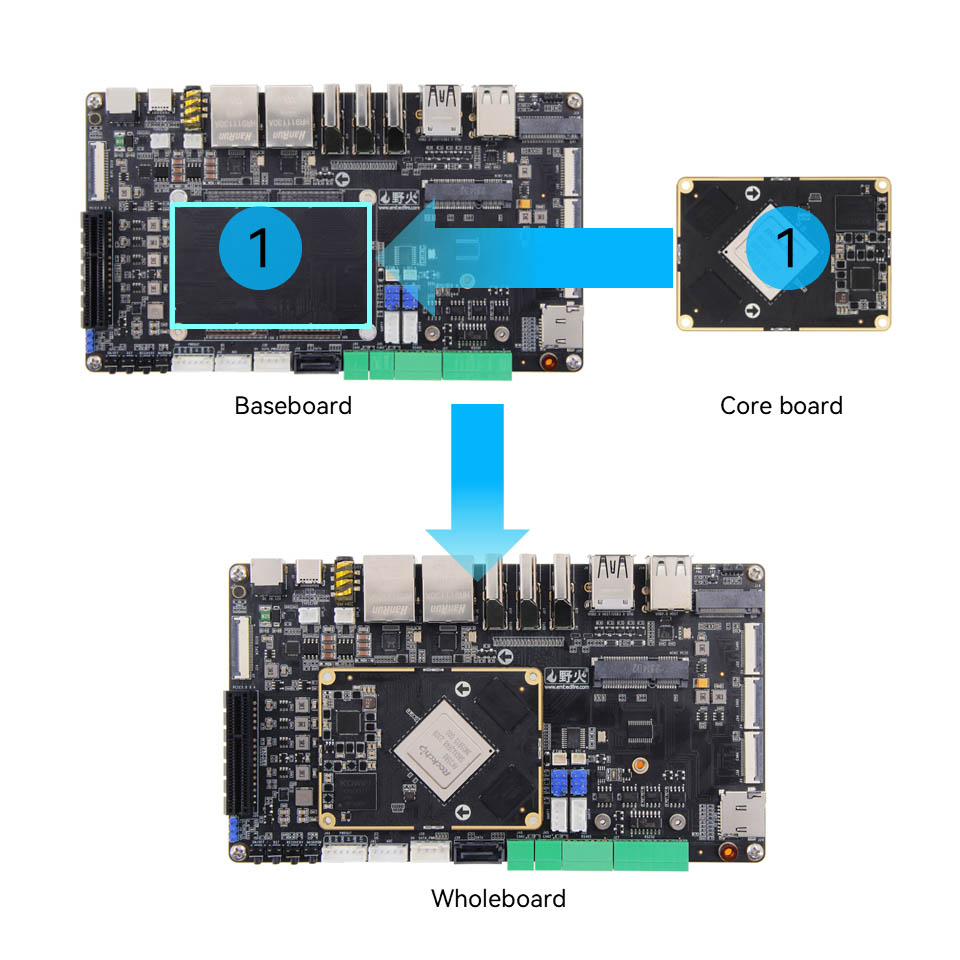

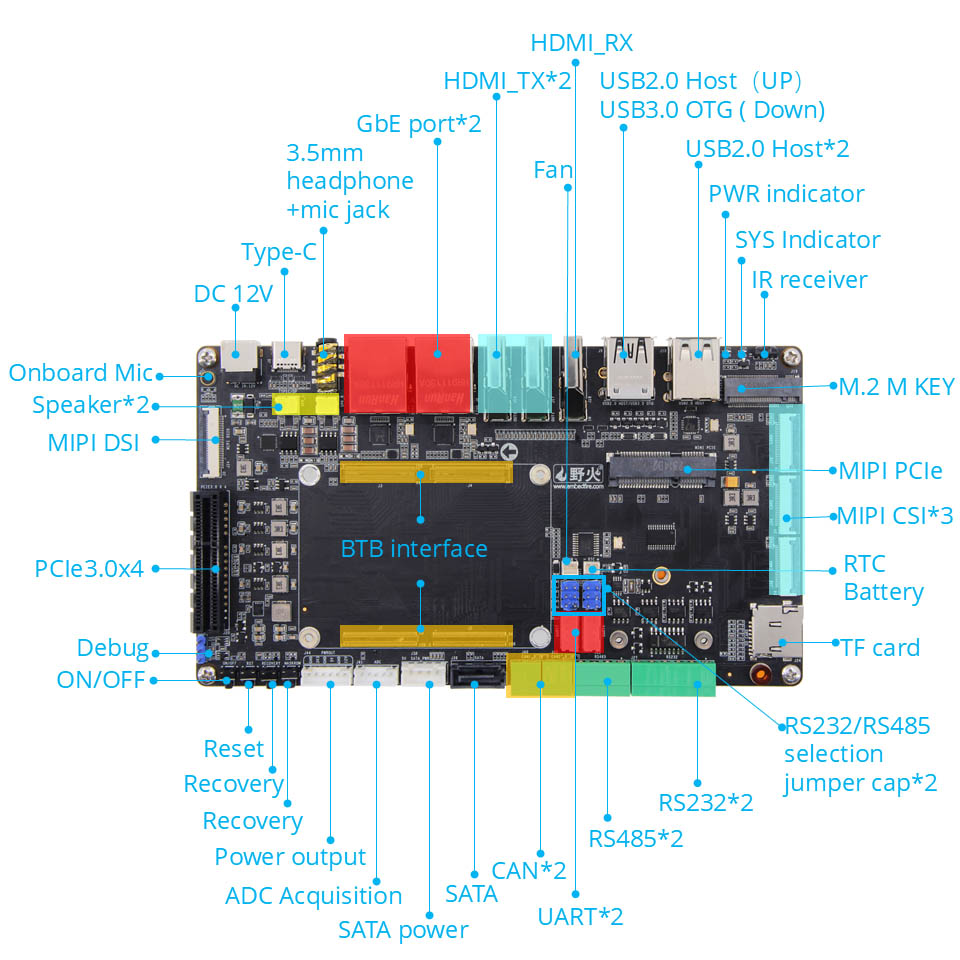

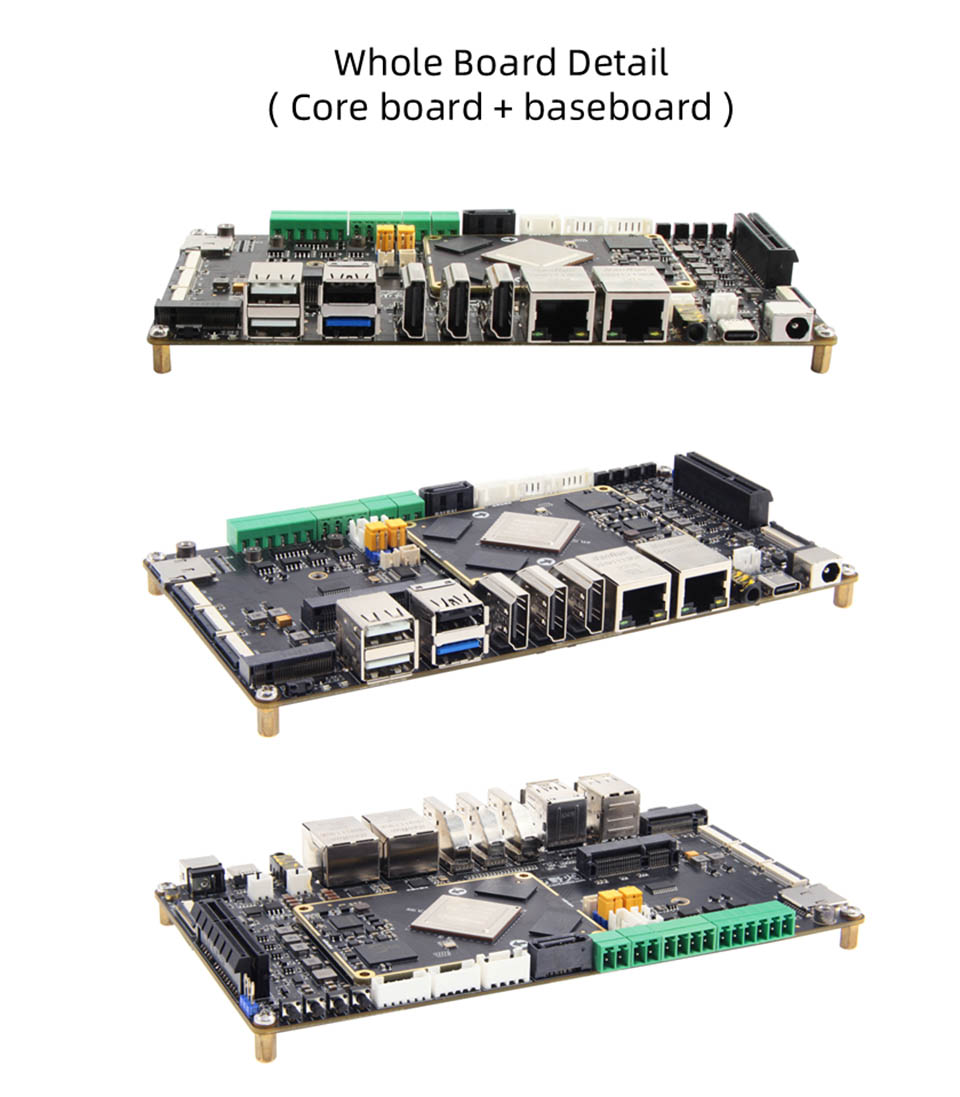

RK3588 baseboardparametrar

 Anslutning: hane: DF40C-100DP-0.4V (51) Kvinna: DF40C-100DS-0.4V (51)

 Strömgränssnitt: 12V@2A DC -ingång, DC -gränssnitt*1; effektutgångsgränssnitt*1

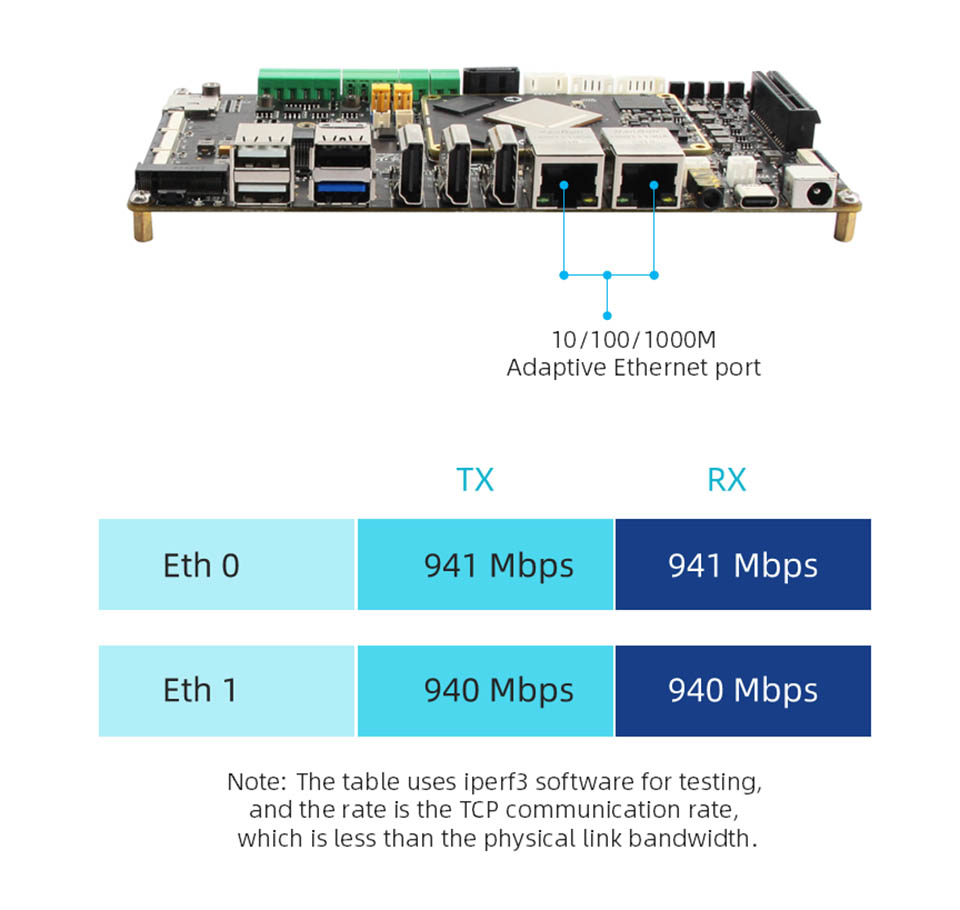

 Ethernet: Gigabit Network Port*2, Support 10/100/1000 Mbps Dataöverföringshastighet

 HDMI: HDMI12.0 Input*1, upp till 3840x2160@60fps; HDMI2.1 Output*2, stöder flera skärmar med andra skärmar, maximal upplösning 7680x4320@60Hz (8K upplösning)

 MIPI-DSI: MIPI-skärmgränssnitt*2 (fram*1, bak*1), kan anslutas till Wildfire MIPI-skärmen, stöder flera skärmar med andra skärmar; Enkel MIPI -läge maximal upplösning 1920*1080@60Hz

 MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), kan anslutas till Wildfire Mipi-kamera

 USB2.0: USB-HostType-A-gränssnitt*3

 USB3.0: USB-OtgType-A-gränssnitt*1; Typ-C-gränssnitt*1, kan användas för förbränning av firmware, stöder DP1.4-protokollet

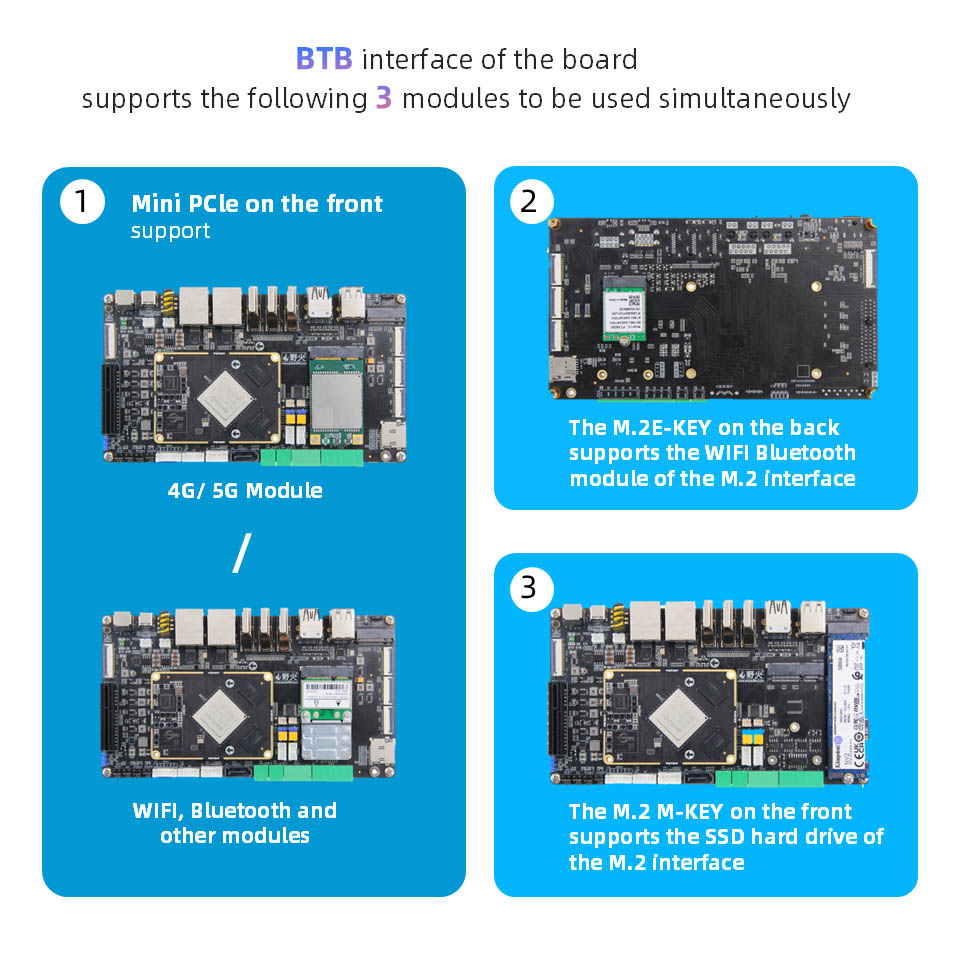

 PCLE-gränssnitt: Mini-PCLE-gränssnitt*1, kan användas med fullhöjd eller halvhöjd WIFI-nätverkskort, 4G-modul eller annan mini-PCLE-gränssnittsmodul: PCLE3.0x4-gränssnitt*1

 M.2 Gränssnitt: M.2ekey Interface*1, stöder M.2 E-Key Wireless Network Card-modul; M.2 M Nyckelgränssnitt*1, stöder M.2 M-Key PCLE3.0*4LANES Specifikation 2280 Hårddisk

 TF Card Holder: Micro SD (TF) Card Holder*1, stöder TF Card Boot System, upp till 512 GB

 SIM -korthållare: SIM -korthållare*1, SIM -kortfunktion måste användas med 4G -modul

 SATA -gränssnitt: Standard SATA -gränssnitt*1; SATA Power Interface*1, stöder 12V utgång

 Can: Can*2

 ADC: ADC Acquisition Interface*1

 Debug Serial Port:

 Debug seriell port*1 (UART2), standardparameter 1500000-8-N-1; UART Serial Port*2 (Uart7 & Uart9); Rs232*2 (UART4 & UART7);

 Rs485*2 (Uart4 & Uart7); RS232/RS485 Val Jumper Interface*2

 Ljud: Mikrofon ombord på mikrofon*1; SPK-högtalargränssnitt*2, kan ansluta 3W Power-högtalarens hörlurarutgång + mikrofoningång 2-i-1-gränssnitt*1

 Knapp: ON/OFF -knappen*1; Maskrom -knapp*1; Återställningsknapp*1; Återställningsknapp*

 LED: Strömindikator*1; Systemindikator*1

 Infraröd mottagare: Stöd infraröd fjärrkontrollfunktion

 RTC: RTC Power Socket*1

 Fläktgränssnitt: Supportinstallation av 5V eller 12V fläktkylning
