RK3568 Styrelse för att gå ombord på moderkort

THERRK3568 Board to Board Motherboard (BTB-gränssnitt) kan användas som en högpresterande dator med ett kort och inbäddat moderkort för visning, kontroll, nätverksöverföring, fillagring, kantberäkning och andra scenarier.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can be used För lätta konstgjorda intelligensapplikationer.

Ge en mängd olika minnes- och lagringskombinationer att välja mellan, balanserad hårdvarukonfiguration, ett brett utbud av applikationer

Inbyggd oberoende NPU-datorkraft kan nå 1TOPS (3568J är 512MACNPU), kan användas för lätta konstgjorda intelligensapplikationer.

Den har höga integrations- och rika expansionsgränssnitt och är utrustad med dubbla gigabit Ethernet -portar, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, MIPI -skärmgränssnitt, MIPI -kameragränssnitt, ljudgränssnitt och andra peripherals, som kan ge full spel för prestandan och ytterligare processorn och vidareutvecklingen och vidareutvecklingen.

Officiellt stöder mainstream Andriod 11, debain, Ubuntu operativsystembilder och kan tillämpas på en mängd olika applikationsmiljöer.

Helt öppen källkod, tillhandahåller officiella tutorials, kompletta SDK Driver Development -paket, designscheman och andra resurser, du kan enkelt komma igång utan återvändsgränd.

Drag

1. Redo att använda, stöder flera operativsystem, oavsett om det är utveckling eller underhållning, det kan lätt nöjas!

2. Dual Gigabit Ethernet -gränssnitt, stödd dynamisk spänningsreglering

3. Inbyggd oberoende NPU, datorkraft kan nå 512MAC/1TOPS

Stöder enklickbyte av mainstream-arkitekturmodeller, kan användas för lätta konstgjorda intelligensapplikationer

4. Kraftfulla bildanalysfunktioner, enkel avkodning 4K stöder 4K@60 ramar H.264 \ H.265 \ VP9 Formatavkodning och 1080p60 ram H.264 \ H.265 Formatkodning

5. Display med dubbelskärm, högupplöst och bärbar

Support med dubbelskärmsvisning, stöd upp till 4K60-ramar + 1080p60 ramar Bildutgång samtidigt

Med rika expansionsgränssnitt för att tillgodose olika externa behov

Parametrar

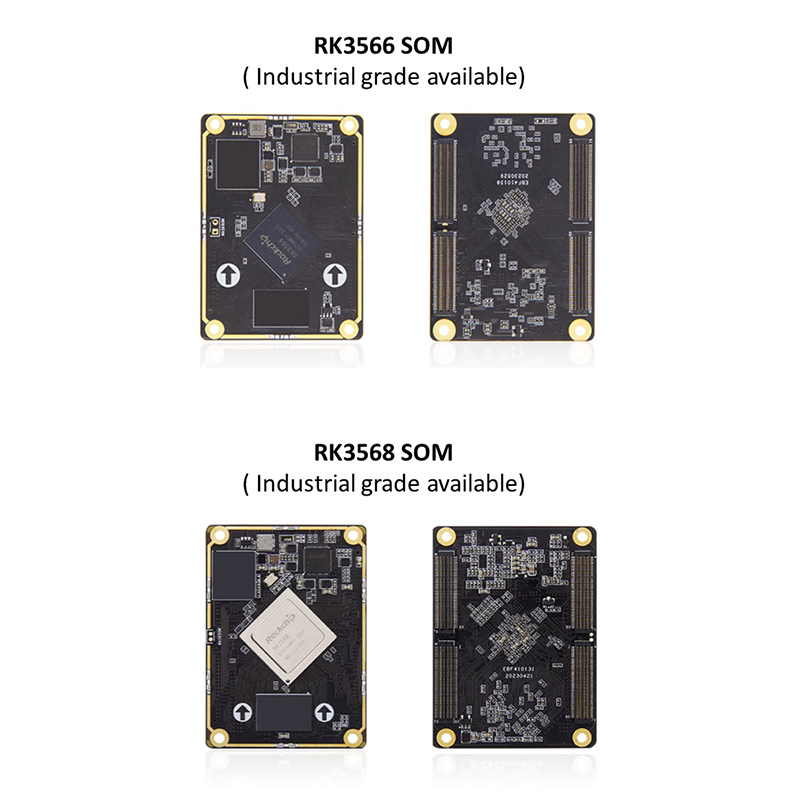

Detta moderkort består av RK3568/ RK3568J Core Board+ baseboard med form av kort för att gå ombord. Så basbrädet är kompatibelt med vår RK3568/ RK3568J Core Board och RK3566/ RK3566J Core Board.

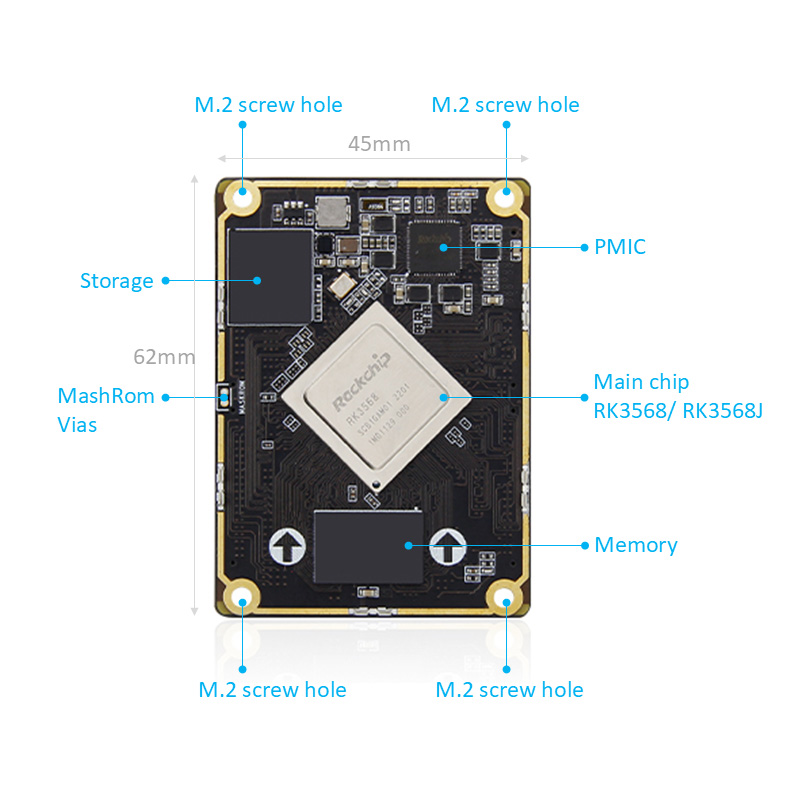

RK3568 BTB Core Board Hardware Configuration

Kontakt: hane: SGDBM-05-80p-H10 Kvinna: SGDBF-05-80p-H30

Main Chip: RK3568/RK3568J (fyrkärnigt cortex-A55, 2GHz, Mali-G52)

IO: BTB leder till 320 stift, 0,5 mm avstånd, leder till alla i0

Minne: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Lagring: 8/32/64/128 GB, EMMC

RK3568 BTB BASEBOARD Hårdvarukonfiguration

Kontakt: hane: SGDBM-05-80p-H10 Kvinna: SGDBF-05-80p-H30

Kraftgränssnitt: 12V@1A (1A och högre) DC -ingång, DC -gränssnitt

Ethernet: 10/100/1000m adaptiv Ethernet -port*2

HDMI: HDMI2.0 Skärmgränssnitt, stöder skärm med dubbelskärm, maximal upplösning 4096*2160@60Hz

MIPI-DSI: MIPI-skärmgränssnitt*2, kan anslutas till WILDFIRE MIPI-skärm, stödja dubbelskärm Display: Single MIPI-läge Maximal upplösning 1920*1080@60Hz

MIPI-CSI: MIPI Camera Interface*2, kan anslutas till IMX415/OV8858-kamera

EDP: EDP1.3 Skärmgränssnitt*1, EDP Touch Interface*1; Support med dubbelskärmsdisplay

USB2.0: Type-A-gränssnitt*3 (värd); Type-C-gränssnitt*1 (OTG), för firmware Burning Interface

USB3.0: Type-A-gränssnitt*1 (värd)

M.2 Gränssnitt: M.Key -typ Solid State Drive, PCLE3.0*2 LANES; kan anslutas till 2280 specifikation NVME Solid State Drive

PCLE-gränssnitt: Mini-Pcle-gränssnitt, kan användas med fullhöjd eller halvhöjd WIFI-nätverkskort, 4G-modul eller annan mini-pcle-gränssnittsmodul

SIM -korthållare: SIM -kortfunktion måste användas med 4G -modul

SATA -gränssnitt: Standard SATA -gränssnitt*1; SATA strömförsörjningsgränssnitt*1, stöder 12V -utgång

Kan: kan*2

ADC: ADC Acquisition Interface*1

Seriell port: felsökning seriell port*1 (UART2) Standardparameter 1500000-8-n-1; LVTTL SERIAL PORT*2 (UART7 & UART9); RS232*2 (Uart7 & Uart9) RS485*2 (Uart3 & Uart4)

TF -korthållare: Stöder Micro SD (TF) kortstartsystem, upp till 512 GB

Ljud: Ljudutgång, 3,5 mm ljudhållare*1 (grön); Ljudinmatning, 3,5 mm ljudhållare*1 (röd); Mic Microphone Interface*1 SPK Högtalargränssnitt*1, kan ansluta 1W Power -högtalare

Knapp: strömbrytare; Återställningsknapp; Återhämtningsknapp

Infraröd mottagare: Stöder infraröd fjärrkontrollfunktion

RTC: RTC Power Socket*1

Fläktgränssnitt: Stöder installation av 5V -fläkt för kylning
