Rockchip RK3588 styrelse

RKK3588 -funktioner

● 8nm avancerad process, 8-kärnor 64-bitars arkitektur, hög prestanda, låg effektförbrukning

● Arm Mali-G610 MC4 GPU, dedikerad 2D-grafikaccelerationsmodul

● 6TOPS NPU, möjliggör olika AI -scenarier

● 8K videokodning och avkodning, 8K Display Output

● Inbyggda flera skärmgränssnitt, stöd

● Super Bildbehandlingsfunktioner, 48MP ISP, stöd för flera kamerainput

● Rika höghastighetsgränssnitt (PCIe, Type-C, SATA, Gigabit Ethernet), lätt att expandera

● Android och Linux OS

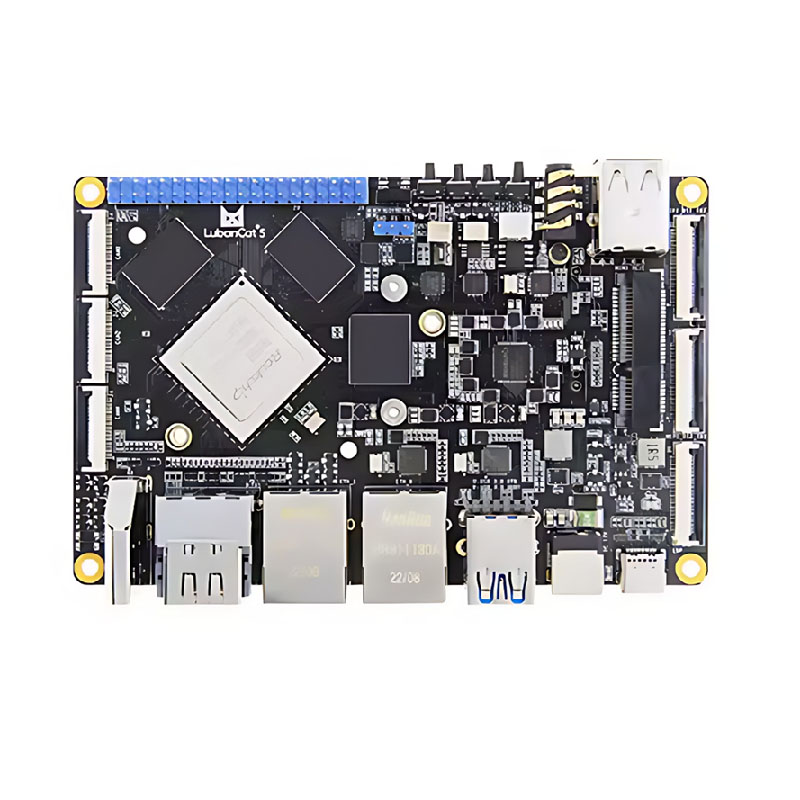

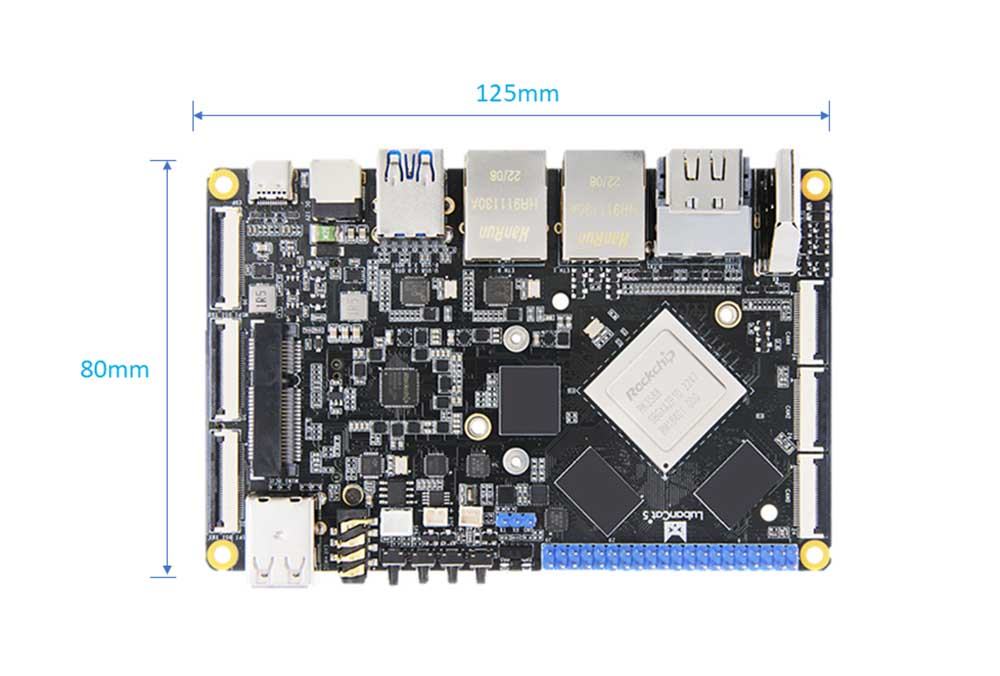

RK3588 Styrelsens introduktion

1. TP-5 RK3588 Single Board Computer är en kraftfull utvecklingskort som kan användas som en högpresterande enskiva dator och inbäddat moderkort för visning, kontroll, nätverksöverföring, fillagring, kantberäkning och andra scenarier.

2. Använd RockChip RK3588 som huvudchip, med 8nm Advanced Process Technology, med den högsta huvudfrekvensen upp till 2,4 GHz, integrera quad-core 64-bitars Cortex-A76 och Quad-Core 64-bitars Cortex-A55 för totalt åtta-kärnprocessorer och ARM Mali-G610 MC4GPU-support 8K-kodning och decoding och decoding och decoding och decoding and 8K. Den har superbildsbehandlingsfunktioner, stöder inmatning med flera kameror, stöder differentiell display med flera skärmar och har en inbyggd oberoende NPU för att stärka olika AI-scenarier.

3. Tillhandahåller en mängd olika minnes- och lagringskombinationer att välja mellan, balanserad hårdvarukonfiguration ombord och ett brett applikationsområde.

4. Den inbyggda oberoende NPU har en datorkraft på upp till 6TOPS, vilket möjliggör olika AI-scenarier.

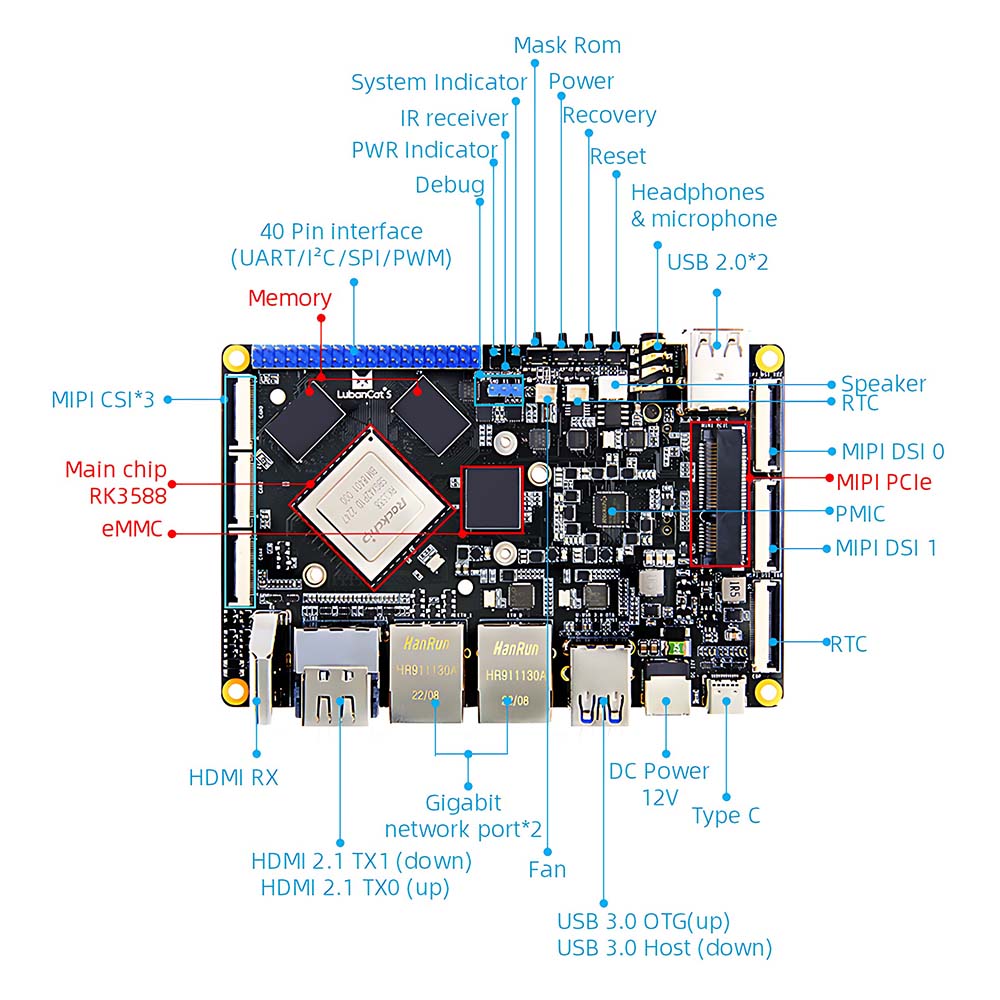

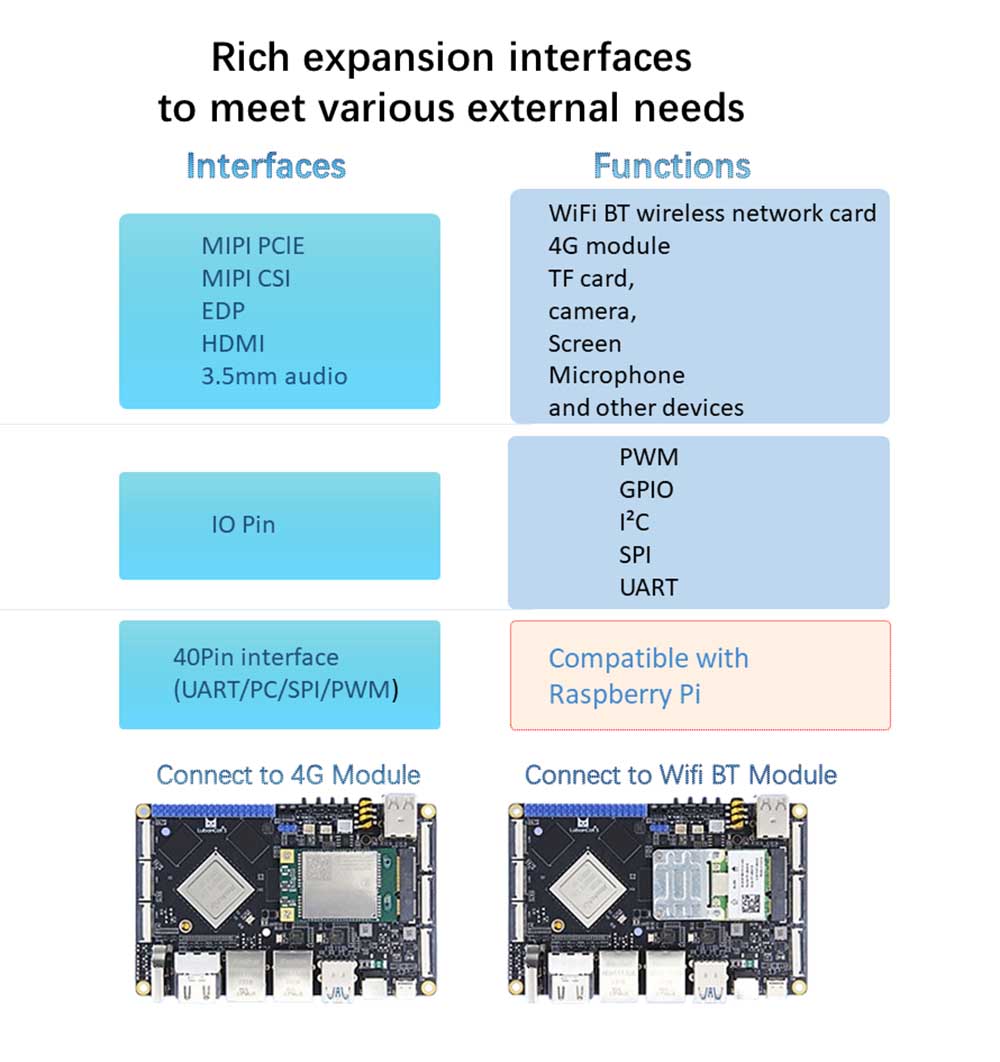

5. High integration, with rich expansion interfaces, equipped with Gigabit Ethernet port, USB3.0, USB2.0, MiniPCle, MiniHDMI, MIPI screen interface and MIPI camera interface, audio interface, infrared reception, TF card holder, etc. Set up, lead out 40Pin unused pins, compatible with Raspberry Pi interface.

RK3588 styrelseparametrar

● Strömgränssnitt: 12V@2A DC -ingång, DC5.5*2.1 -gränssnitt

● Huvudchip: RK3588 (fyrkärnig A76+fyrkärnig A55, Mali-G610, 6T datorkraft)

● Minne: 4/8/16GB, LPDDR4X (andra lagringskrav kan anpassas)

● Lagring: 0/32/64/128 GB, EMMC (andra lagringskrav kan anpassas)

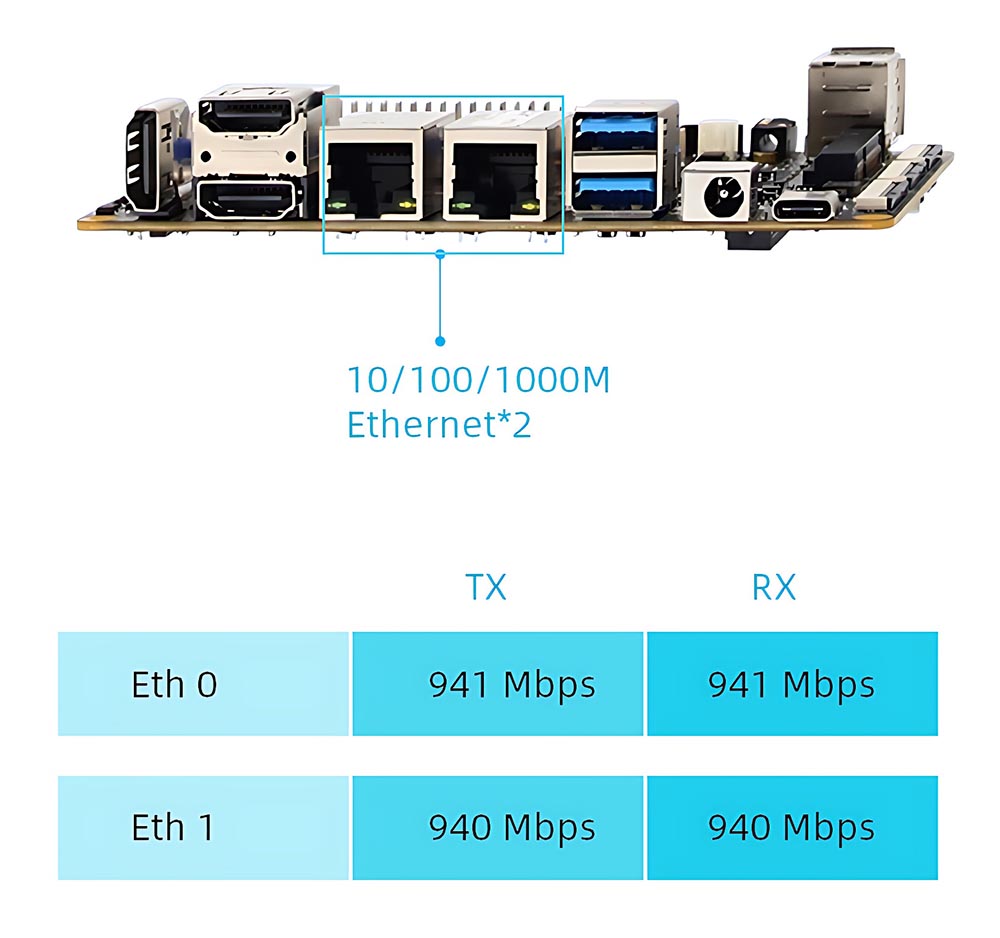

● Ethernet: Gigabit Network Port*2, stöder 10/100/1000 Mbps dataöverföringshastighet

● HDMI: HDMI2.0 Input*1, upp till 3840x2160@60fps; HDMI2.1 Output*2, stöder flera skärmar med andra skärmar, maximal upplösning 7680x4320@60Hz (8K upplösning)

● EDP: EDP-skärmgränssnitt*1, stöder skärm med flera skärmar med andra skärmar, den högsta upplösningen är 3840x2160@60Hz

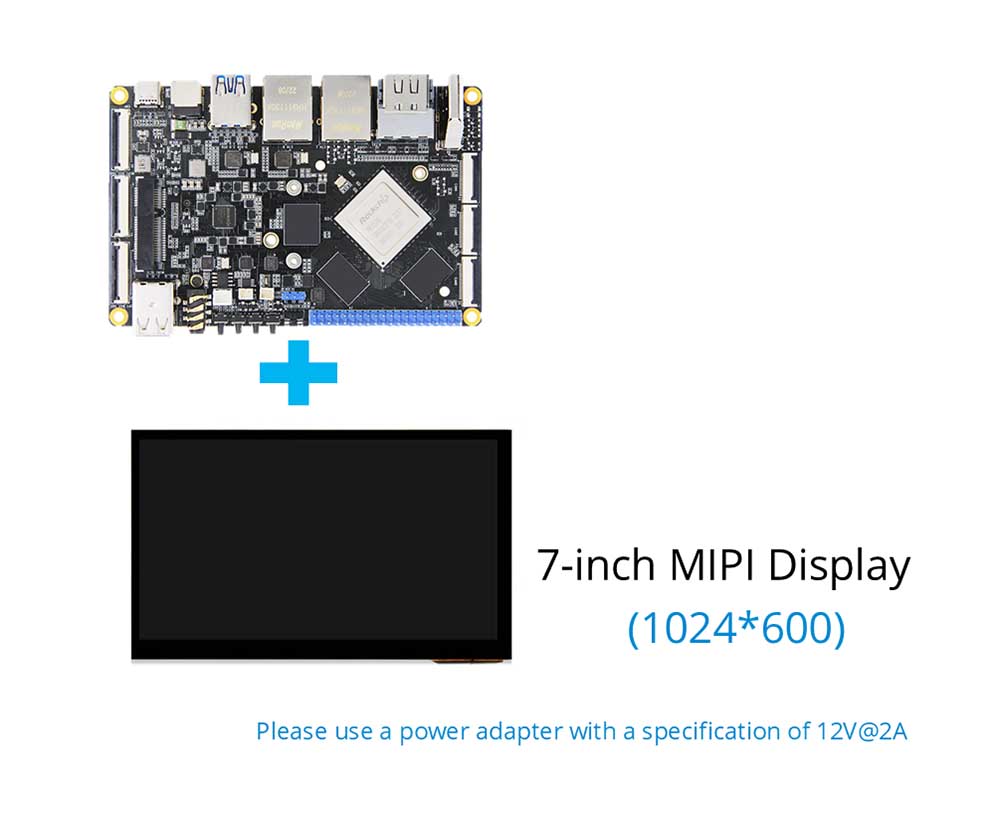

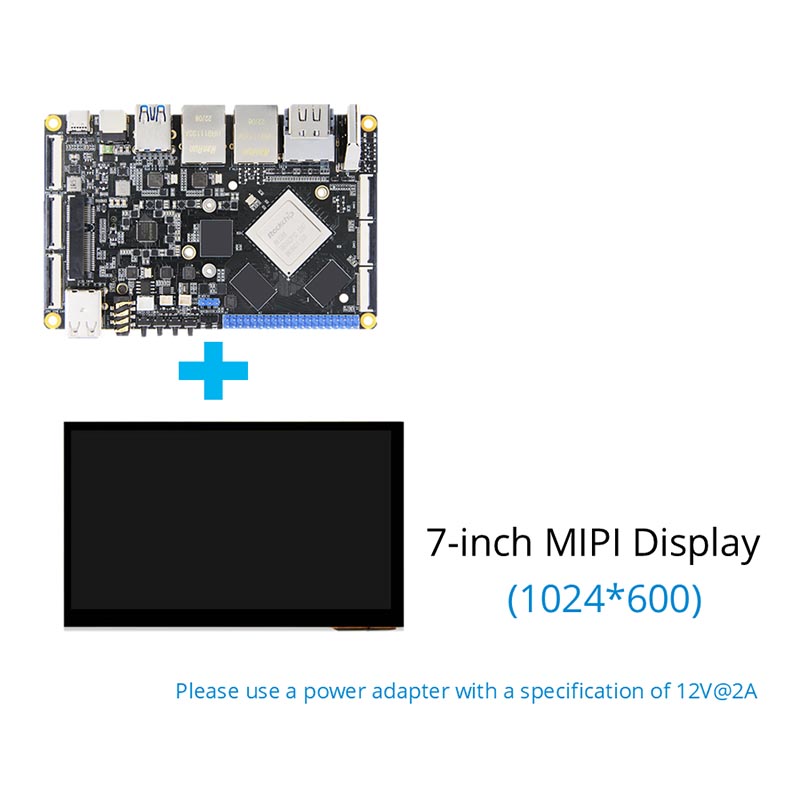

● MIPI DSI: MIPI-skärmgränssnitt*2, stöder flera skärmdifferensdisplay med andra skärmar: Den maximala upplösningen i enstaka MIPI-läge är 1920*1080@60Hz

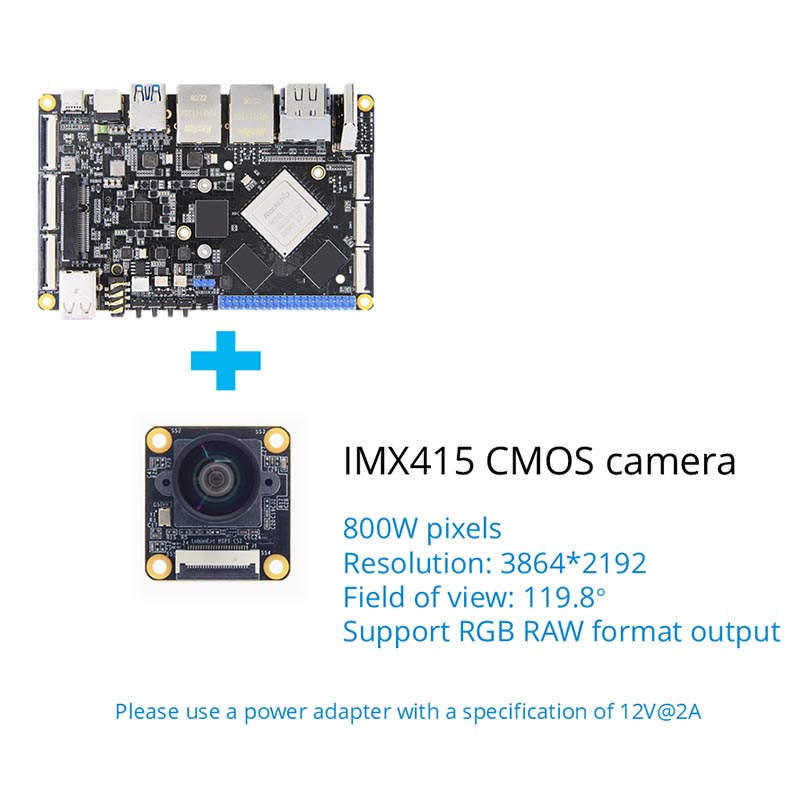

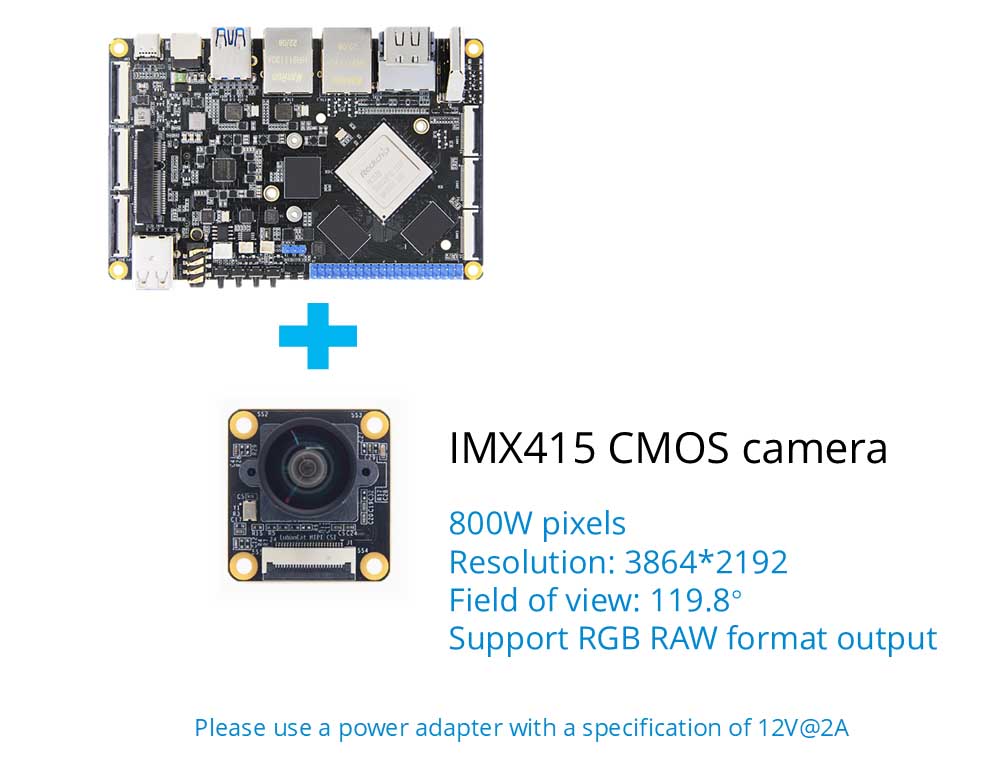

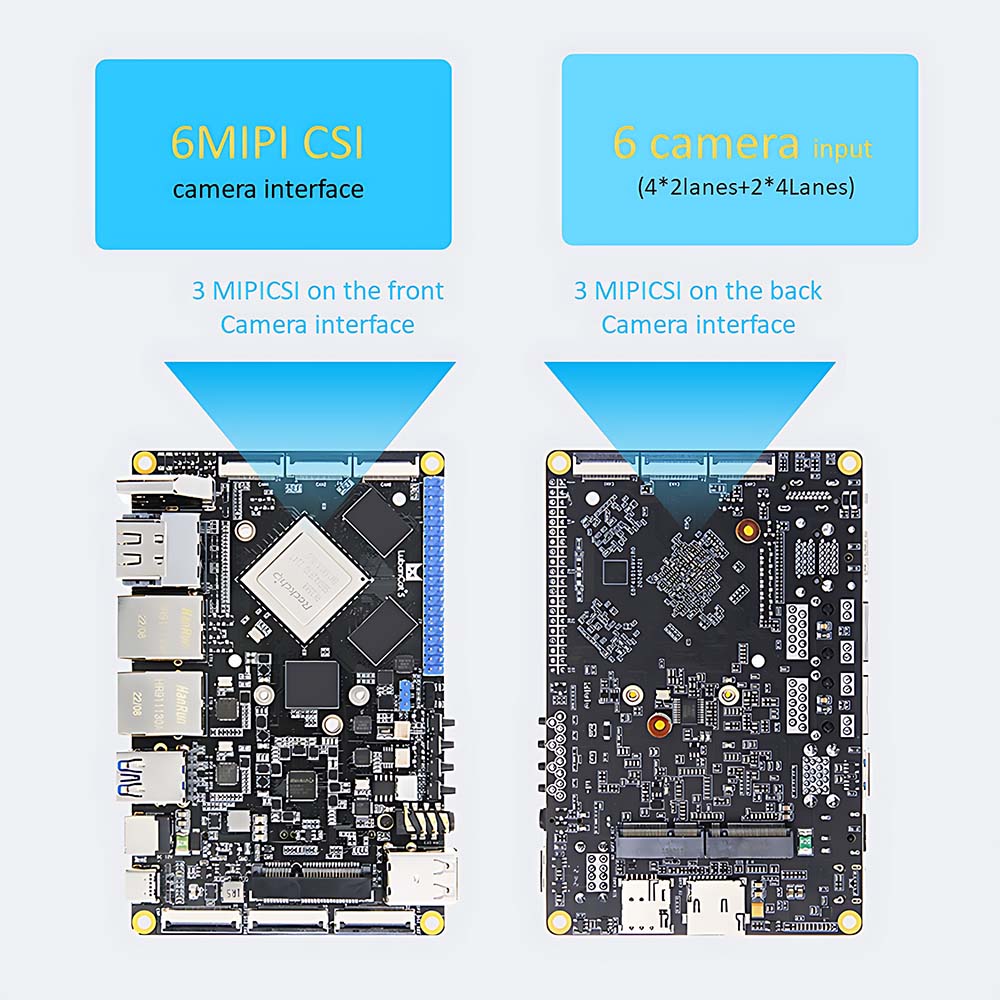

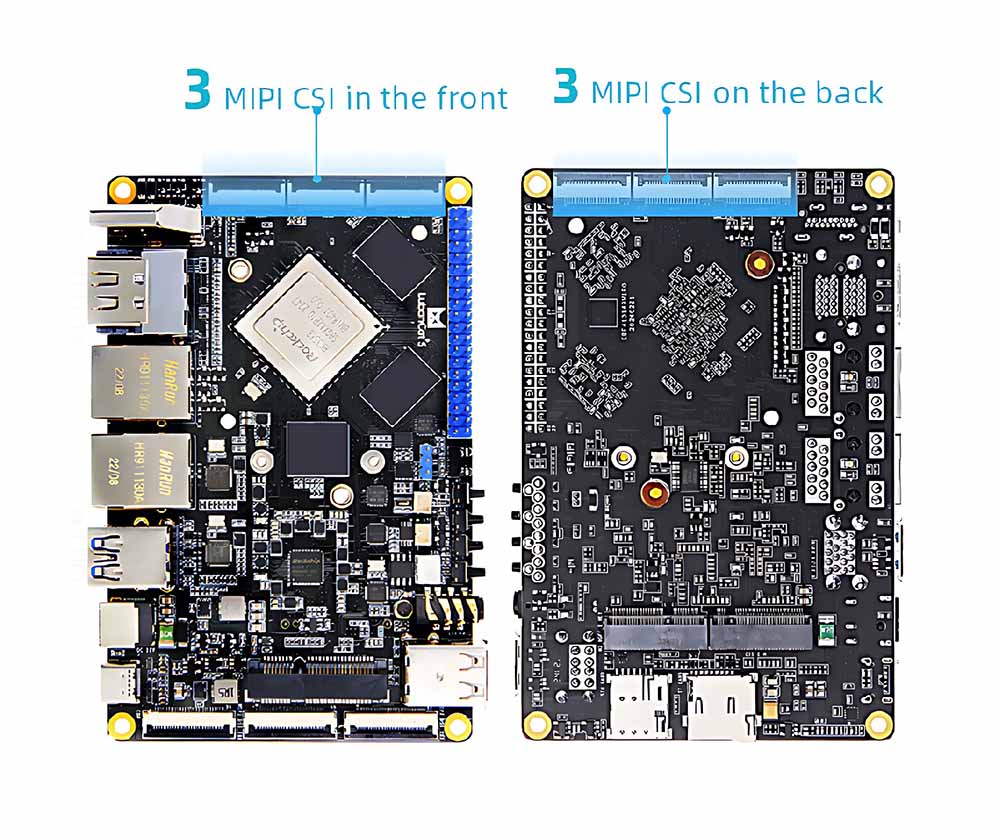

● MIPI CSI: MIPI Camera Interface*6 (Front*3, Back*3)

● USB2.0: USB-HostType-A-gränssnitt*1; USB-OtgType-A-gränssnitt*1

● USB3.0: USB-HostType-A-gränssnitt*2; USB-OtgType-C-gränssnitt*1, kan användas för bränning av firmware, stöder DP1.4-protokoll

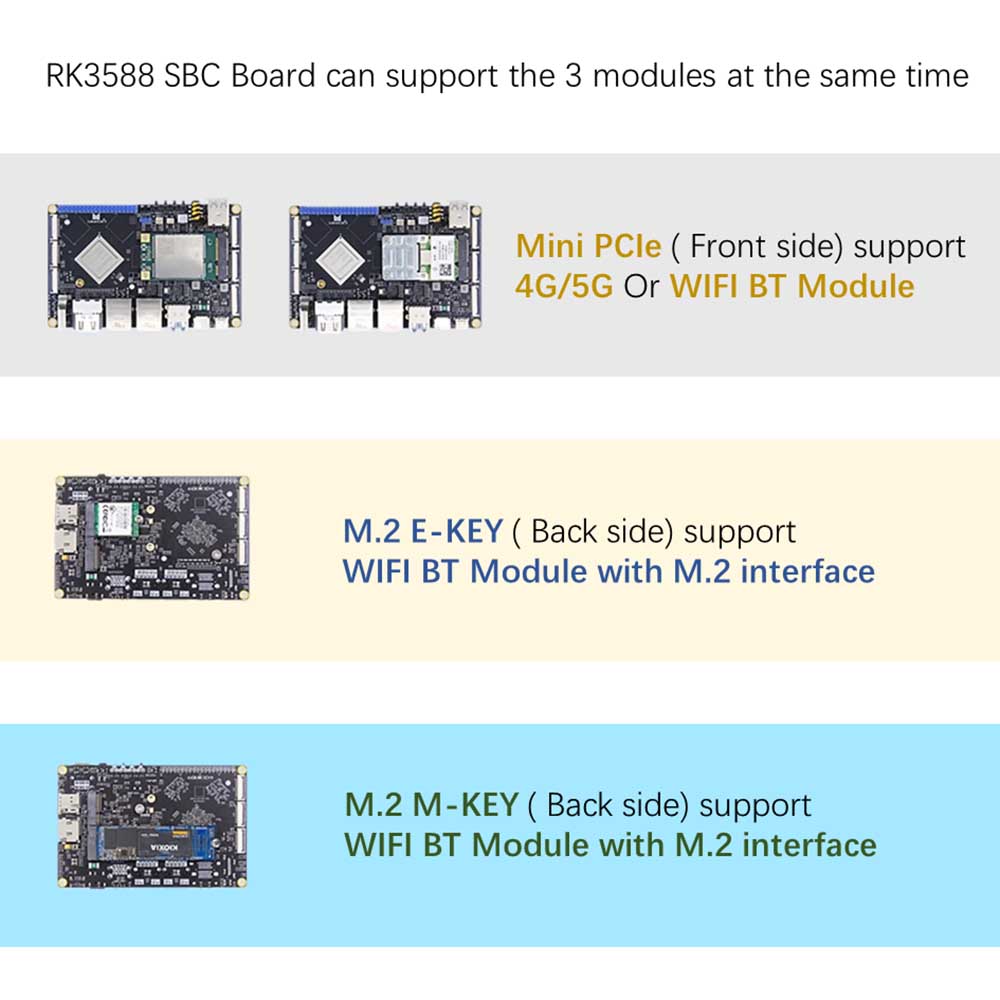

● PCLE-gränssnitt: Mini-PCLE-gränssnitt, kan användas med fullhöjd eller halvhöjd WIFI-nätverkskort, 4G-moduler eller andra mini-pcle-gränssnittsmoduler

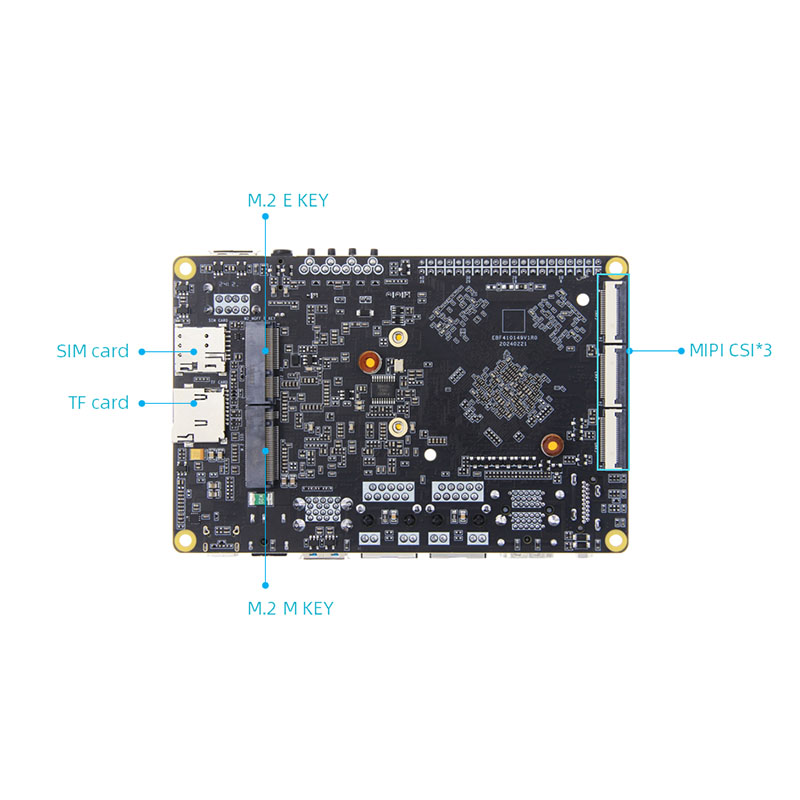

● M.2 Gränssnitt: M.2ekey-gränssnitt*1, stöder M.2 E-Key Wireless Network Card-modul; M.2 M Nyckelgränssnitt*1, stöder M.2 M-Key PCLE3.0*4LANES Specifikation 2280 Hårddisk

● SIM+TF Card Holder: SIM Card Holder*1, Micro SD (TF) Card Holder*1, stöder TF -kort för att starta systemet, stöder upp till 512 GB, SIM -kortfunktion måste användas med 4G -modul

● 40Pin -gränssnitt: Kompatibelt med Raspberry Pi 40Pin -gränssnitt, stöder PWM/GPIO/PC/SPI/UART -funktioner

● Debug Serial Port: Standardparameter 1500000-8-N-1

● Ljud: Mikrofon ombord på mikrofon*1; SPK -högtalargränssnitt*1. Kan anslutas till 1W krafthögtalare; Hörlurutgång + mikrofoningång 2-i-1-gränssnitt*1

● Knappar: Strömbrytare*1; Maskrom -knapp*1; Återställningsknapp*1; Återställ knapp*1

● LED: Power Indicator Light*1; Systemindikatorlampan*1

● Infraröd mottagare: Stöder infraröd fjärrkontrollfunktion

● RTC: Ombord låg effekt RTC-chip + RTC Power Socket*1

● Fläktgränssnitt: Stöder installationen av 5V eller 12V fläktar för kylning
