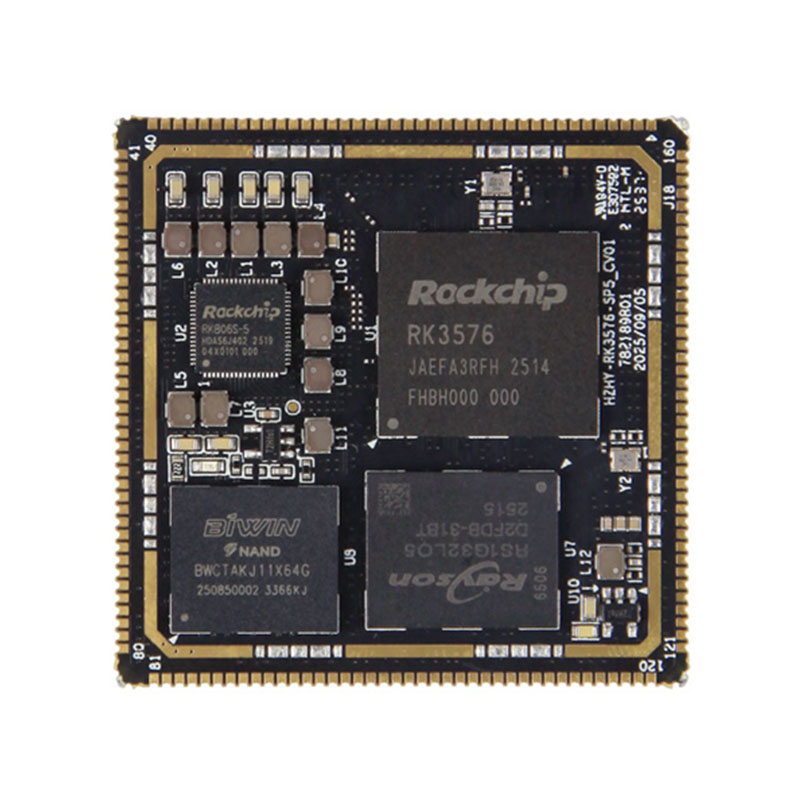

Rockchip RK3576 SOM

 Rockchip RK3576 System on Module (SOM) är en högpresterande inbyggd lösning av industriell kvalitet designad för att ge ett brett utbud av intelligenta edge-enheter. Byggd på Rockchips avancerade processorteknik, ger denna kompakta och integrerade SOM exceptionell datorkraft, robusta AI-inferensmöjligheter och pålitlig multimediaprestanda, vilket gör den till ett idealiskt val för industriell automation, AIoT och inbyggda intelligenta system.

Skicka förfrågan

Produktbeskrivning

Kärnan i RK3576 SOM ligger en kraftfull octa-core CPU-konfiguration, med fyra Cortex-A72-kärnor som körs på 2,2 GHz och fyra Cortex-A53-kärnor på 1,8 GHz. Denna stora, LITE heterogena arkitektur möjliggör intelligent lastbalansering, vilket säkerställer överlägsen prestanda för komplexa multitasking samtidigt som den optimerar energieffektiviteten för utökad drift – avgörande för industriella miljöer med strikta energikrav.

Utrustad med en 6TOPS@INT8 NPU, utmärker RK3576 SOM i AI-inferens på enheten. Den stöder operationer med blandad precision inklusive INT4, INT8 och FP16, och är helt kompatibel med vanliga ramverk för djupinlärning som TensorFlow och PyTorch. Detta gör det möjligt för utvecklare att sömlöst distribuera AI-applikationer som datorseende, taligenkänning och kantanalys utan att förlita sig på cloud computing, vilket minskar latensen och förbättrar datasekretessen.

Den integrerade Mali-G52 MC3 GPU:n förbättrar SOM:s multimedia- och grafikfunktioner ytterligare. Den stöder industristandarder som OpenGL ES 3.2 och Vulkan 1.2 och möjliggör smidig 3D-rendering, högupplöst videobehandling och avancerad UI-visualisering – perfekt för applikationer som industriellt HMI, digital skyltning och intelligenta övervakningssystem.

Som en lösning av industriell kvalitet är RK3576 SOM konstruerad för att möta de rigorösa kraven från industriella miljöer, vilket säkerställer stabil drift även under svåra förhållanden. Vi erbjuder flexibla OEM- och ODM-anpassningstjänster skräddarsydda för dina specifika projektkrav, inklusive anpassade gränssnittskonfigurationer, minnesalternativ och mjukvaruoptimering. Oavsett om du behöver ett standard RK3576-kärnkort eller ett helt anpassat inbyggt kort, påskyndar vår lösning din produktutvecklingscykel och minskar tiden till marknaden.

Välj Rockchip RK3576 SOM för en pålitlig, högpresterande inbäddad plattform som kombinerar hållbarhet i industriell kvalitet, kraftfull AI-beräkning och mångsidig anpassning – som låser upp nya möjligheter för dina intelligenta kantapplikationer.

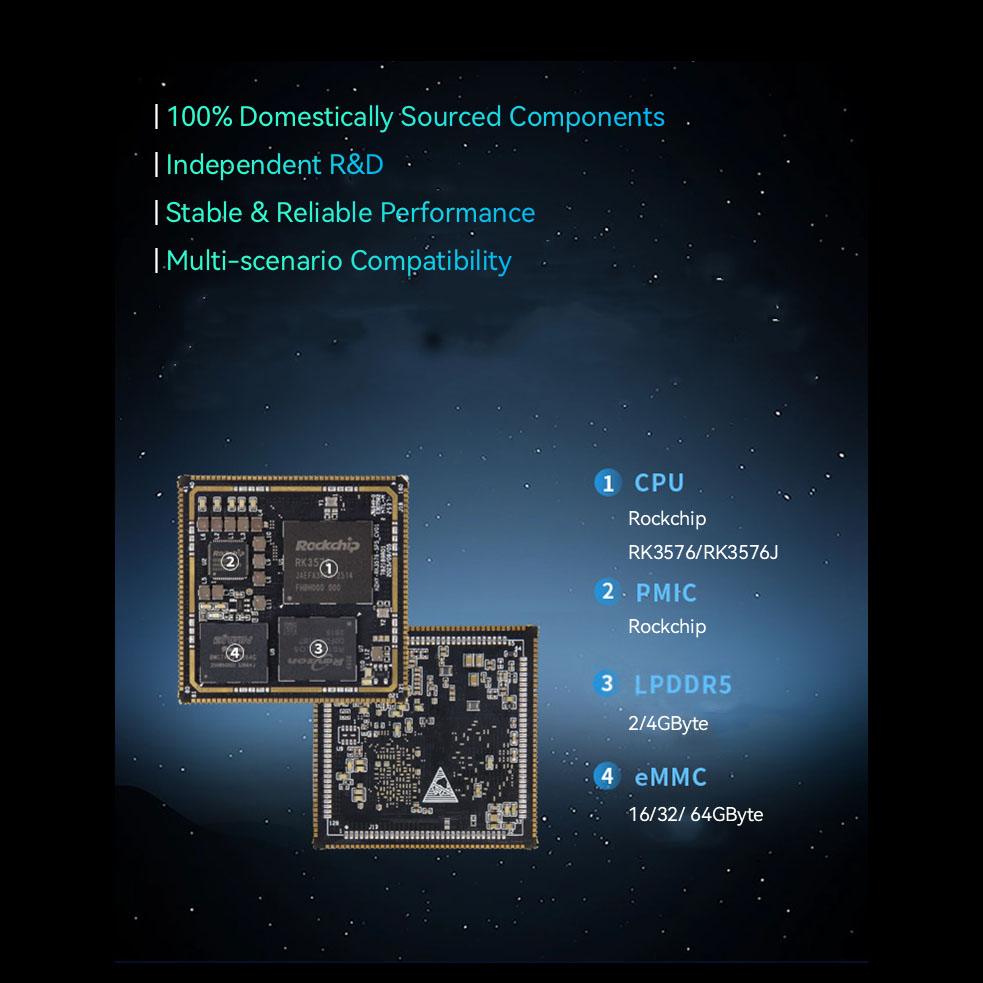

RK3576 SOM hårdvaruspecifikationer

● CPU: Quad-core Cortex-A72-processor + Quad-core Cortex-A53-processor

● Klockhastighet: 2,2 GHz

● Minne: 2/4GB LPDDR5 (Kapaciteten varierar beroende på den köpta versionen)

● EMMC: 32/64 GB eMMC (Kapaciteten varierar beroende på den köpta versionen)

● Multimediabehandling: Stöder 4K@120fps H.265, VP9, AVS2 och AV1-avkodare; stöder 4K@60fps H.264-avkodare; stöder 4K@60fps H.264 och H.265 kodare, högkvalitativ JPEG-kodare/avkodare

● Grafikprocessor: ARM Mali-G52-MC3

● NPU: Inbyggd oberoende NPU, 6 TOPS datorkraft @INT8

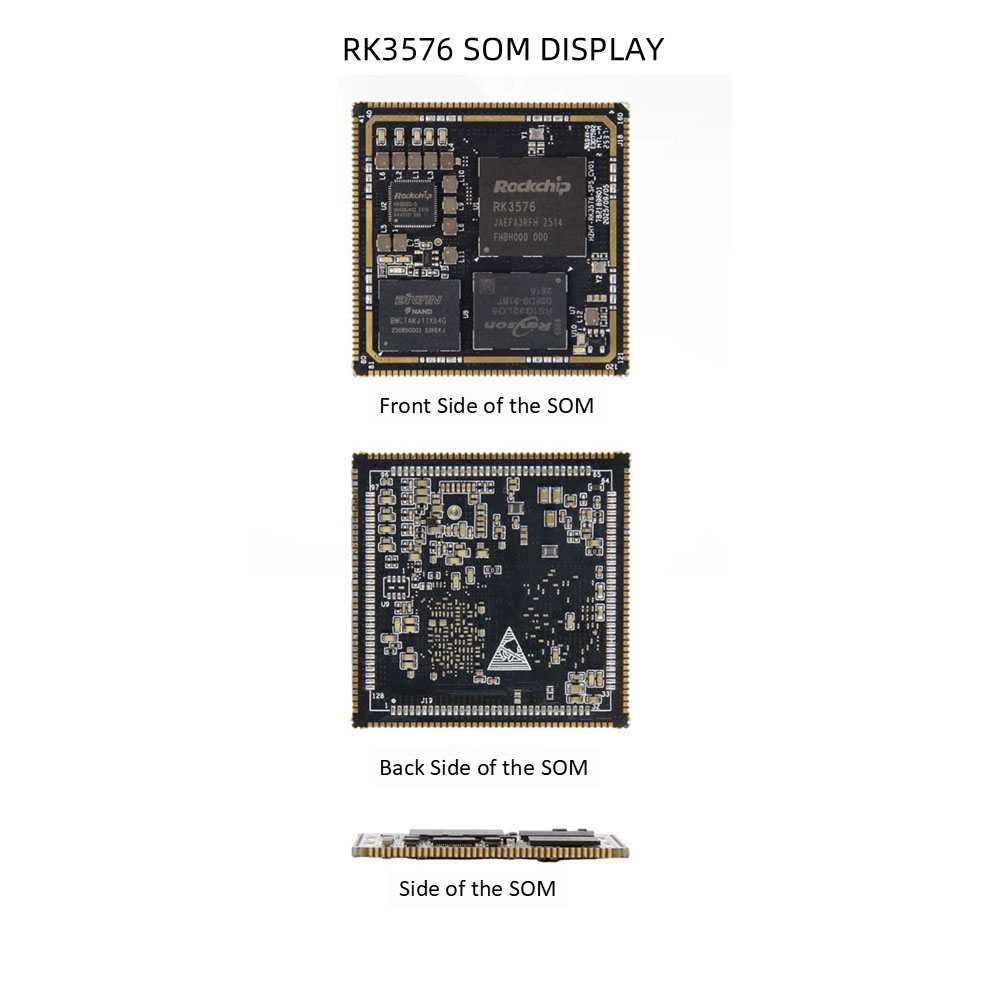

● Mått: 45mm x 45mm

● Gränssnitt: Stämpelhålsgränssnitt, 288 stift

● Temperatur: -40°C~+85°C / 0°C~+70°C

● Driftspänning: 5V

● Operativsystem: Linux, Ubuntu

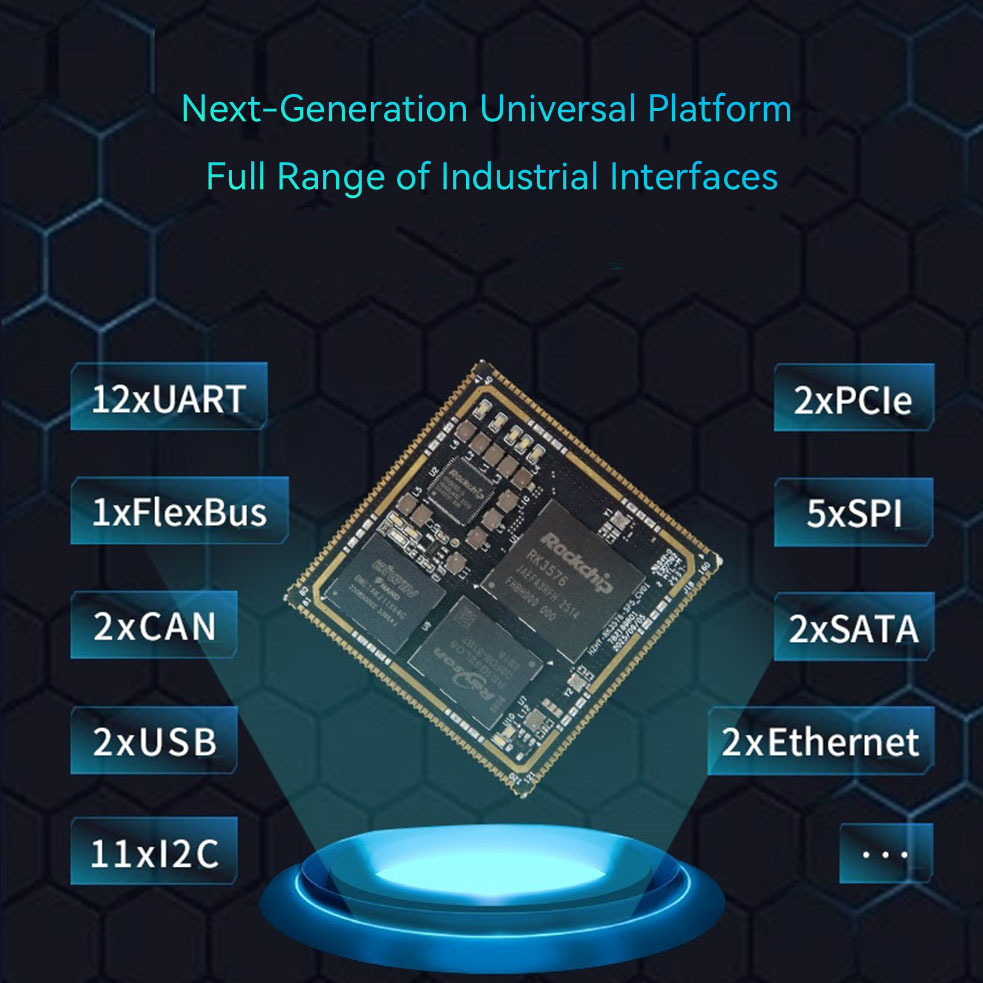

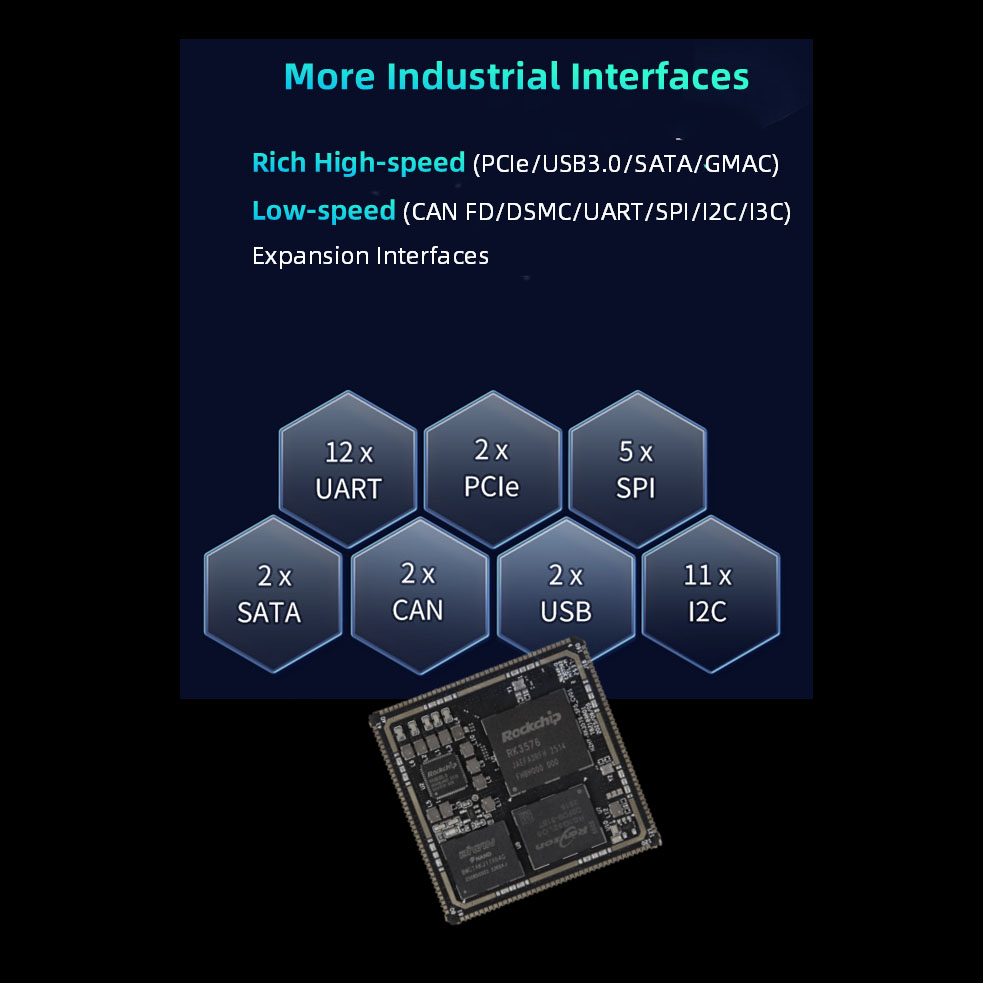

RK3576 SOM funktionella parametrar

● SDMMC (≤2 kanaler): Stöder SDI03.0-protokoll och MMCV4.51-protokoll. 4-tråds databussbredd; stöder SDR104-läge, med en maximal hastighet på 200MHz. Obs: Endast SDMMC0 stöder systemstart och är standardinställd på SD-kortfunktionen;

stöder firmware-uppgradering via SD-kort när EMMC/UFS är tomt, och stöder även firmware-uppgradering av EMMC/UFS via SD-kort efter EMMC/UFS-start; SDMMC0 konfigurerar VCCIO_SD_S0 till 1,8V eller 3,3V utgång enligt den perifera och faktiska driftläget; SDMMC1 är 3,3V; vissa pinresurser är multiplexerade.

● SARADC (≤7 kanaler): SARADC-upplösningen är 12-bitars, hastighet 1MS/s, inspänningsområdet är 0~1,8V; Obs: SARADC_VINO_BOOT är dedikerad till att ställa in SYSTEMBOOT-startsekvensen och kan inte användas för andra funktioner; SARADC_VIN1 är standardinställd som nyckelvärdesingångssamplingsport och multiplexeras som återställningslägesknapp (ej modifierbar);

SARADC_VIN2 är kortets hårdvaru-ID, inte framtaget; SARADC_VIN3 är multiplexerad för ljuddetektering;

SARADC_VIN4~7 kan användas direkt.

● USB (≤2 kanaler): Obs: USB2_OTG0 är standardporten för firmware-bränning för RK3576, se till att reservera detta gränssnitt i applikationen; USB3 och USB2.0 OTG kan bara fungera som Device eller HOST samtidigt; SS-signalen (5 Gbps) för USB3 OTG0 multiplexeras med DP1.4; SS-signalen (5 Gbps) för USB3 OTG1 multiplexeras med PCIE1 eller SATA1, och USB-funktionen kan inte användas när den är inställd på PCIE- eller SATA-funktion;

● SATA (≤2 kanaler): Stöder SATA PM-funktion, varje port kan stödja 5 enheter; stöder SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; stöder eSATA.

Obs: SATA0- och PCIe0-kontroller är multiplexade; SATA1- och PCIe1- eller USB3_OTG1-kontroller är multiplexerade;

● PCIe (≤2 kanaler): 2 PCIe 2.1-kontroller, båda stöder endast RC-läge;

Obs: PCIe0- och SATA0-kontroller är multiplexerade; PCIe1- och SATA1- eller USB3_OTG1-kontroller är multiplexerade;

● MIPI DPHY CSI RX (≤2 kanaler): 2 MIPI DPHY CSI RX-portar, stöder 2/4-fils MIPI-CSI-läge;

Obs: Uppdelning i 2-fälts + 2-fältsläge stöds för närvarande inte; maximalt 2 kameror kan anslutas;

● MIPI DCPHY CSI RX (≤1 kanal): 1 MIPI DCPHY CSI RX-port, stöder 1/2/4-lane MIPI-DPHY-läge eller 0/1/2 Trio MIPI-CPHY-läge;

● Obs: Uppdelning i 2-filig + 2-filig läge stöds inte; TX och RX för MIPI DCPHY Combo PHY kan endast konfigureras samtidigt som DPHY TX och DPHY RX lägen, eller samtidigt som CPHY TX och CPHY RX lägen. CIF (≤1 kanal): 1 kanal maximalt 16-bitars DVP-gränssnitt, stöder 8/10/12/16-bitar;

Obs: 3,3V-gränssnitt, vissa stiftresurser delas;

● HDMI TX (≤1 kanal): Stöder upp till HDMI 2.1, maximalt stöd för 4K@120Hz, stöder HDMI FRL-läge och är bakåtkompatibelt med HDMI TMDS-läge;

Obs: Delas med eDP-styrenhet;

● eDP (≤1 kanal): Stöder upp till eDP 3.1, maximalt stöd för 4K@60Hz, stöder 1/2/4 körfältslägen, stöder inte Swap; Obs: Delas med eDP-styrenhet;

● MIPI DCPHYCSI TX (≤1 kanal): 1 MIPI DCPHYCSI RX-port, stöder 1/2/3/4 lanes MIPI-DPHY-läge eller 0/1/2 Trio MIPI-CPHY-läge;

● Obs: Stöder inte uppdelning i 2Lane+2Lane-läge; MIPI DCPHY Combo PHYs TX och RX kan endast konfigureras samtidigt som DPHY TX, DPHY RX-läge eller samtidigt som CPHY TX, CPHY RX-läge.

● DP (≤1 kanal): Stöder upp till eDP 3.1, maximalt stöd för 4K@120Hz, stöder 1/2/4 körfältslägen, stöder Swap;

Obs: Delas med USB3 OTG0:s SS-signal;

● LCD (≤1 kanal): Stöder 24-bitars RGB-läge, maximal upplösning 1920x1080@60Hz; stöder 16-bitars BT1120-läge, maximal upplösning 1920x1080@60Hz; stöder 8-bitars BT656-läge, maximal upplösning 720x576@60Hz; Obs! Vissa pinresurser är delade.

● EBC (≤1 kanal): Stöder 8-bitar/16-bitars utdata, maximalt 32 nivåer av gråskala, maximal upplösning 2560x1920@85Hz;

Obs! Vissa pinresurser är delade.

● Ljud (≤9 kanaler): 5 grupper av SAI, som stöder master-slave-läge, 8 till 32-bitars bredd och samplingshastigheter upp till 48kHz; 2 grupper av PDM, masterläge, stöder 8-kanals ingångskapacitet, 16 till 32-bitars bredd och samplingshastigheter upp till 192kHz; 2 grupper av SPDIFTX; 1 grupp av DSM PWMAudio;

Obs: Fyra ASRC-moduler (Asynchronous Sample Rate Converter) tillhandahålls för konvertering av ljuddatasamplingshastighet; 1,8V/3,3V-gränssnitt, vissa stiftresurser delas;

● Ethernet (≤2 kanaler): Stöder 2 RGMII-gränssnitt med 10/100/1000 Mbps dataöverföringshastigheter.

Obs: 3.3V RGMII/RMII-gränssnitt, vissa pinresurser delas.

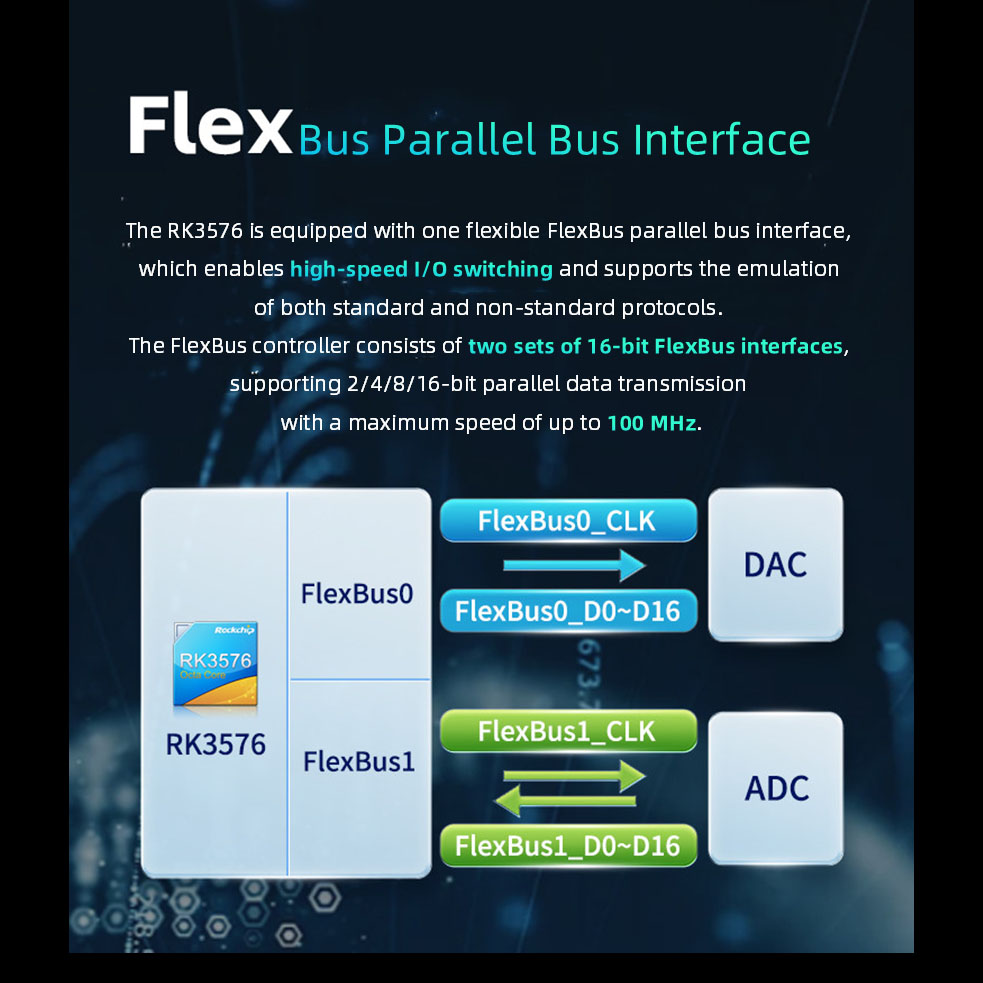

● FlexBus (≤1 kanal): Stöder ett flexibelt parallellbussgränssnitt - FlexBus-gränssnitt, som kan uppnå höghastighets I/O-växling och kan emulera vissa standardprotokoll eller oregelbundna protokoll. Ett typiskt tillämpningsscenario är kombinationen av en höghastighets 16-bitars ADC och en 16-bitars DAC.

Obs: 3,3V-gränssnitt, vissa pinresurser delas.

● DSMC (≤1 kanal): Dubbel datahastighet seriellt gränssnitt. Används huvudsakligen i PSRAM-enhetskommunikation eller perifer kommunikation av LocalBus (som FPGA). Obs: 3,3V-gränssnitt, vissa pinresurser delas.

● UART (≤12 kanaler): Maximal överföringshastighet som stöds är 8 Mbps.

Obs: 1,8V/3,3V-gränssnitt, vissa stiftresurser delas.

● I³C (≤2 kanaler): Stöder 7-bitars och 10-bitars adresslägen, med en maximal hastighet på upp till 12,5 Mbit/s, kompatibel med I²C-buss, med en maximal hastighet på upp till 400 Kbit/s. Obs: 1,8V/3,3V-gränssnitt, vissa stiftresurser delas.

● I²C (≤11 kanaler): Stöder 7-bitars och 10-bitars adresslägen, med en maximal hastighet på upp till 400 Kbit/s.

Obs: 1,8V/3,3V-gränssnitt, vissa stiftresurser delas. SPI (≤5 kanaler): Konfigurerbart master/slavläge. Obs: 1,8V/3,3V-gränssnitt, vissa stiftresurser delas.

● CAN (≤2 kanaler): Stöder CAN-FD; stöder 1 Mbps.

Obs: 1,8V/3,3V-gränssnitt, vissa stiftresurser delas.

● PWM (≤3 kanaler): 3 oberoende PWM-kontroller, stöder upp till 16 PWM-kanaler, 32-bitars timer/räknare.

Obs: 1,8V/3,3V-gränssnitt, vissa stiftresurser delas.

Obs: Vissa pinresurser är multiplexerade. Se tabellen för jämförelse av stiftfunktioner för detaljer.
