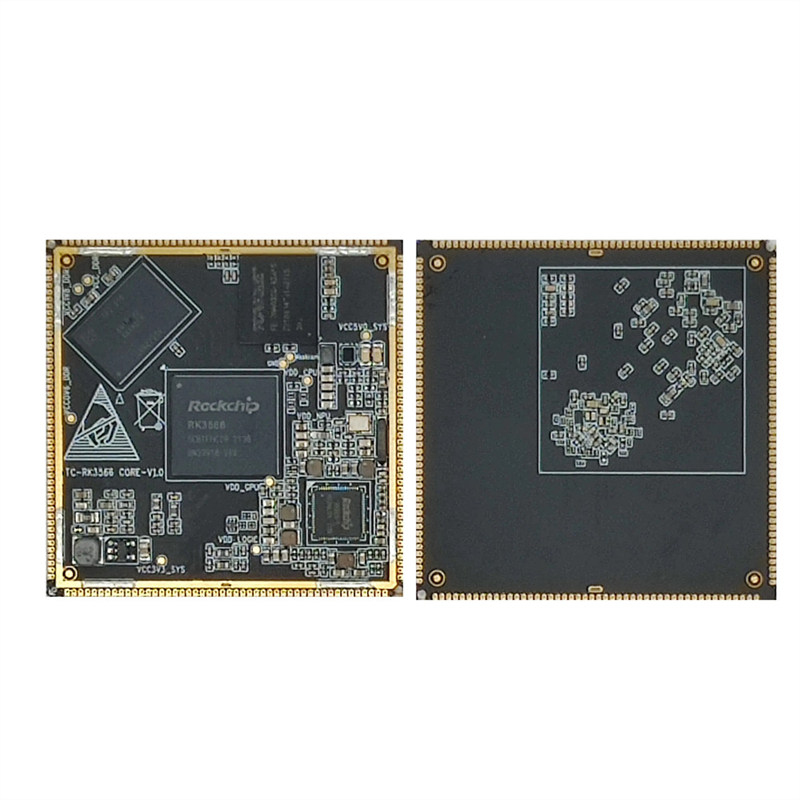

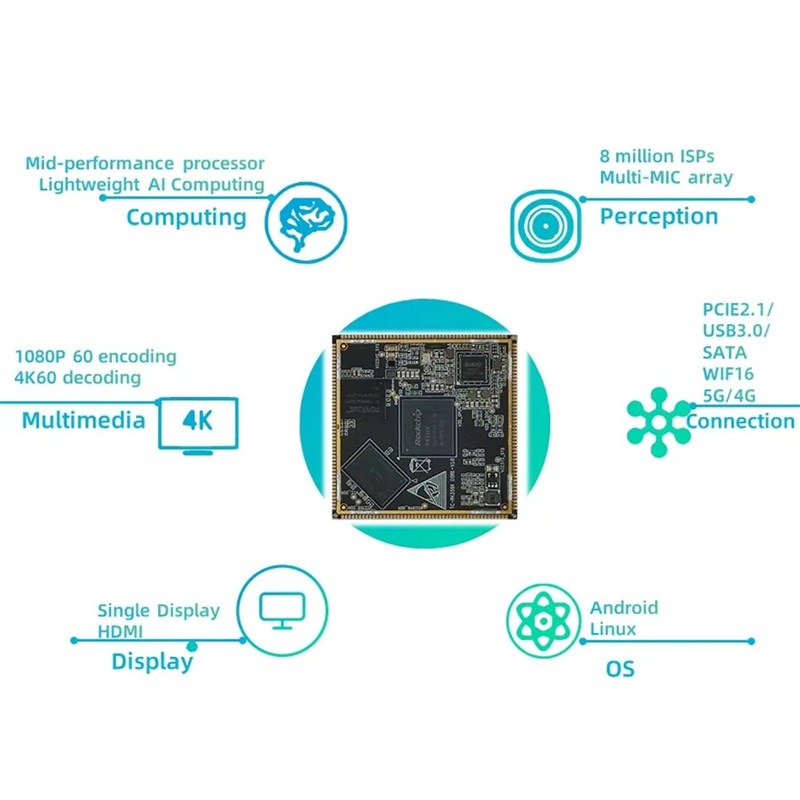

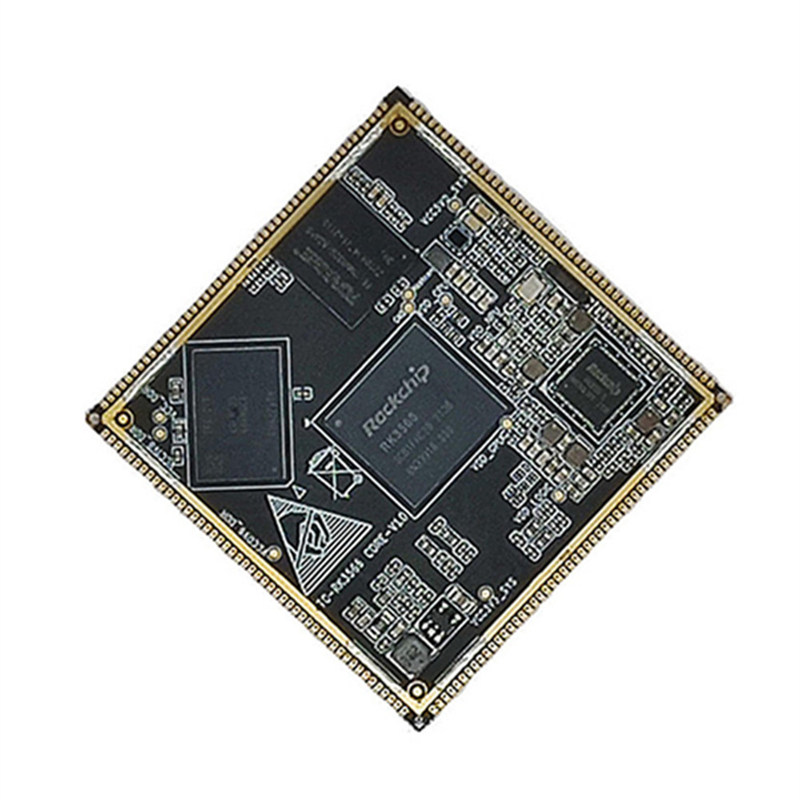

Rockchip RK3566 Core Board

ThinkCore är en ledande China Rockchip RK3566 Core Board -tillverkare. Det stöder konfigurationen av dubbla gigabit -adaptiva RJ45 Ethernet -portar, som kan komma åt och överföra data på de interna och externa nätverken genom de dubbla nätverksportarna, förbättra nätverksöverföringseffektiviteten; stödja trådlöst nätverk.

Skicka förfrågan

Produktbeskrivning

ThinkCore är en ledande China Rockchip RK3566 Core Board -tillverkare.

Om denna artikel

• Det stöder konfigurationen av dubbla gigabit -adaptiva RJ45 Ethernet -portar, som kan komma åt och överföra data på de interna och externa nätverken genom de dubbla nätverksportarna, förbättra nätverksöverföringseffektiviteten; stödja trådlöst nätverk

• GPU stöder OpenGL ES3.2/2.0/1.1, Vulkan1.1; VPU kan förverkliga 4K 60fps H.265/H.264/VP9 Videoavkodning och 1080p 100fps H.265/H.264 videokodning; NPU stöder Caffe/TensorFlow och annan mainstream-klickbrytning av arkitekturmodeller.

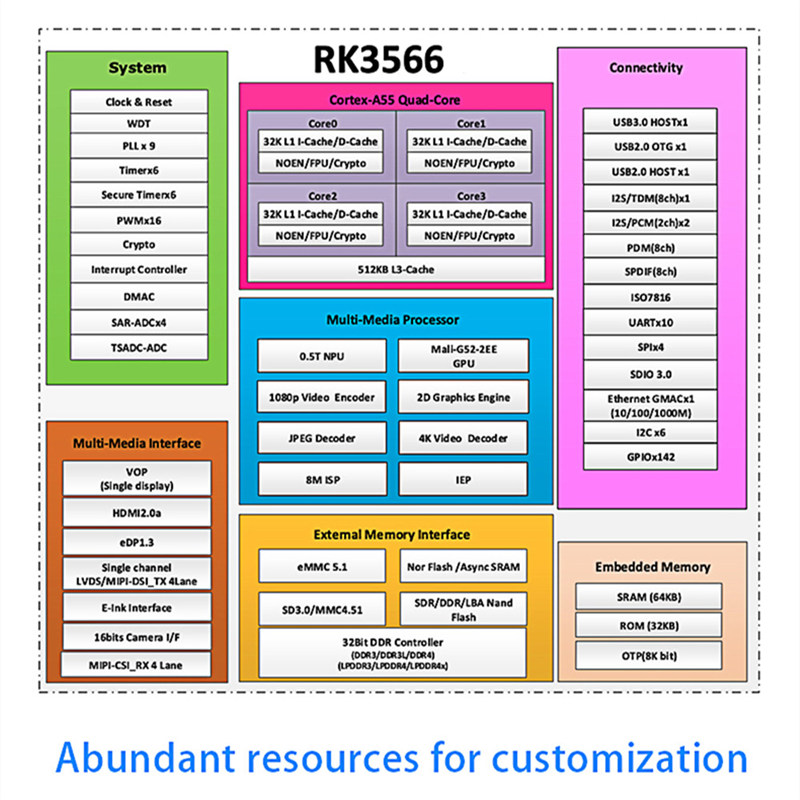

• RK3566 antar 22nm avancerad teknik, med en huvudfrekvens på upp till 2,0 GHz, CPU kan utrustas med upp till 8 GB minneskapacitet, som kan nå 32 -bitars bitbredd och frekvens upp till 1600 MHz.

• RK3566 har MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, EDP Video Interface, som kan stödja upp till tre skärmar med olika displayutgångar; Inbyggd 8M ISP-bildsignalprocessor, som kan stödja dubbla kameror och HDR-funktioner;

• TC-RK3566-plattformen stöder Android 11.0, Linux Buildroot, Ubuntu och Debian operativsystem. Systemet körs stabilt och pålitligt, SDK är öppen källkod, vilket bidrar till oberoende utveckling av kunder.

Produkt Parametrar
Kraftgränssnitt	12V@2A DC -ingång, DC -gränssnitt
Huvudchip	RK3568, fyrhjuling Cortex-A55öjt
Ram	1/2/4/8GB ， LPDDR4/4X ， 1560MHz
Lagring	8/32/64/128 GB ， EMMC
Eternet	2,5 g Ethernet port2; 10/100/1000 m adaptiv Ethernet -port2
Hdmi	HDMI2.0 Display -gränssnitt, Stöd med dubbelskärm med MIPI-DSI
Mipidsi	MIPI -skärm Gränssnitt, Wildfire MIPI-skärm kan anslutas, stödja dubbelskärm display med HDMI2.0
Mipi-chi	Mipi-kamera gränssnitt
USB2.0	Typ-A indikerar Gränssnitt 1 (värd). Type-C-gränssnitt 1 (OTG), som är firmware brinnande gränssnitt och delas med kraftgränssnittet
USB3.0	Typ-A-port*1 (VÄRD)
Smyggränssnitt	Minipcie Gränssnitt, kan användas med fullhöjd eller halvhöjd WiFi-nätverkskort, 4G modul eller andra mini-pcie-gränssnittsmoduler
SATA -gränssnitt	Standard SATA gränssnitt
Hårddisk pwr gränssnitt	stöder 12v produktion
SIM -kortinnehavare	SIM -kortet Funktion måste användas med en 4G -modul
40PIN -gränssnitt	Kompatibel med Raspberry Pi 40Pin -gränssnitt, stöder PWM, GPIO, I²C, SPI, UART -funktioner
Felsökningsserien hamn	Standard Parameter 1500000-8-N-1
Tf -däck	Support Micro SD (TF) kortstartsystem, upp till 128 GB
ljudport	Hörlursutgång + mikrofoningång 2 i 1 gränssnitt
Spk -högtalare gränssnitt	1W Power -högtalare kan anslutas
Knapp	Strömbrytare, Maskrom -knapp; Återhämtningsknapp
Infraröd mottagare	stödja infraröd fjärrkontrollfunktion
Fläktgränssnitt	stöder den Installation av fläktar för värmeavledning
RTC -batteri gränssnitt	stöder RTC fungera
