Rockchip RK3566 BTB Core Board

1. Rockchip RK3566 BTB Core Board kan användas som en högpresterande dator med ett kort och inbäddat moderkort för visning, kontroll, nätverksöverföring, fillagring, kantdatorer och andra scenarier.

2. Med hjälp av Rockchip RK3566 som huvudchip antar det 22nm Process Technology, med en huvudfrekvens på upp till 1,8 GHz, integrerad med fyrkärnig 64-bitars Cortex-A55-processor och Malig522EE-grafikprocessor, stöder 4K-avkodning och 10800-kodning, stöder Dual-Frequency-visningsdisplay, Byggnad, byggd Can Be-BE-användningsområden.

3. Ge en mängd olika minnes- och lagringskombinationer att välja mellan, hårdvarukonfiguration ombord är balanserad och applikationsintervallet är brett.

4. Den inbyggda oberoende NPU-datorkraften kan nå 1TOPS, som kan användas för Lightweight Artificial Intelligence AI-applikationer.

5. Hög integration, med rika expansionsgränssnitt, med Gigabit Ethernet -port, HDMI, EDP, MiniPle, USB3.0, USB2.0, MIPI -skärmgränssnitt och MIPI -kamerorgränssnitt, ljudgränssnitt och andra kringutrustning, kan ge full spel till processorns prestanda och vidareutöka användningsscenarier för styrelsen.

6. Officiellt stöder mainstream Andriod 11, Debain, Ubuntu operativsystembilder och kan tillämpas på en mängd olika applikationsmiljöer.

7. Helt öppen källkod, tillhandahåller officiella tutorials, kompletta SDK -förarutvecklingssatser, designscheman och andra resurser, du kan enkelt komma igång utan blinda fläckar.

Produktfunktioner

1. Gratis SDK

2. Styrelse till styrelsestruktur. RK3566 RK3568 Två kärnbrädor är kompatibla

3. Stöder flera skärmgränssnitt, stöder upp till 4K60 ramutgång. Stöder HDMI, MIPI DSI, EDP, LVDS

4. Inbyggd oberoende NPU, datorkraft kan nå 1TOPS

5. Flera konfigurationer: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. 4K avkodning; Gigabit Ethernet -port; USB3.0

7. Ge teknisk support

Produktparametrar

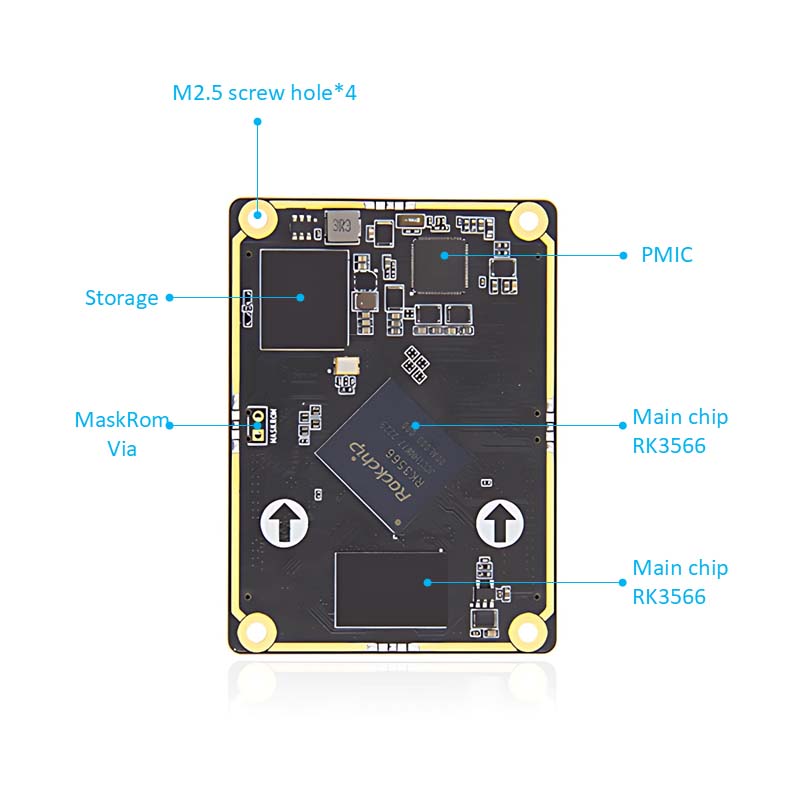

Kärnbrädparametrar

Anslutning: 260pins DDR4-kontakt, modell: ASOA826-H2SB-7H

Huvudchip: RK3566 (fyrkärnig cortex-A55, 1,8 GHz, Mali-G52)

Io: 260 guldfingrar, 0,5 mm avstånd, led ut alla i0

Minne: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Lagring: 8/32/64/128 GB, EMMC

Basbordsparametrar

Anslutning: 260pins DDR4-kontakt, modell: ASOA826-H2SB-7H

Kraftgränssnitt: 12V@1A (1A och högre) DC -ingång, DC -gränssnitt

Ethernet: 10/100/1000m adaptiv Ethernet -port

HDMI: HDMI2.0 Skärmgränssnitt*1, maximal upplösning 4096*2160@60Hz

LVDS: LVDS -skärmgränssnitt*1, Single Channel 8bit

MIPI-DSI: MIPI-skärmgränssnitt*1; Enkel MIPI -läge maximal upplösning 1920*1080@60Hz

MIPI-CSI: MIPI Camera Interface*2, pluggbara IMX415/OV8858-kamera

EDP: EDP1.3 Skärmgränssnitt*1, EDP Touch Interface*1

USB2.0: Type-A-gränssnitt*3 (värd); Type-C-gränssnitt*1 (OTG), för firmware Burning Interface

USB3.0: Type-A-gränssnitt*1 (värd)

WiFi+Bluetooth: Onboard WiFi Bluetooth -modul, modell: RTL8821CU

PCLE-gränssnitt: Mini-Pcle-gränssnitt, kan användas med fullhöjd eller halvhöjd WIFI-nätverkskort, 4G-modul eller annan mini-pcle-gränssnittsmodul

SIM -korthållare: SIM -kortfunktion måste användas med 4G -modul

1²C: 1²C*2

Seriell port: felsökning seriell port*1 (UART2) Standardparameter 1500000-8-n-1; LVTTL SERIAL PORT*2 (UART7 & UART9); Rs232*2 (uart3 & uart4); Rs485*2 (Uart1 & Uart6)

TF -kortinnehavare: Support Micro SD (TF) -kort för att starta systemet, upp till 512 GB

Ljud: Ljudutgång, 3,5 mm ljuduttag*1 (grön); Ljudingång, 3,5 mm Ljuduttag*1 (röd) Mikrofongränssnitt*1

SPK -högtalargränssnitt*1, kan ansluta 1W Power -högtalare

Knappar: strömbrytare; Maskrom -knapp; Återhämtningsknapp

Infraröd mottagare: Stöder infraröd fjärrkontrollfunktion

RTC: RTC Power Socket*1

Fläktgränssnitt: Stöder installation av 5V fläktkylning
