Rockchip RK3562 Digital Signage SBC Industrial Controller

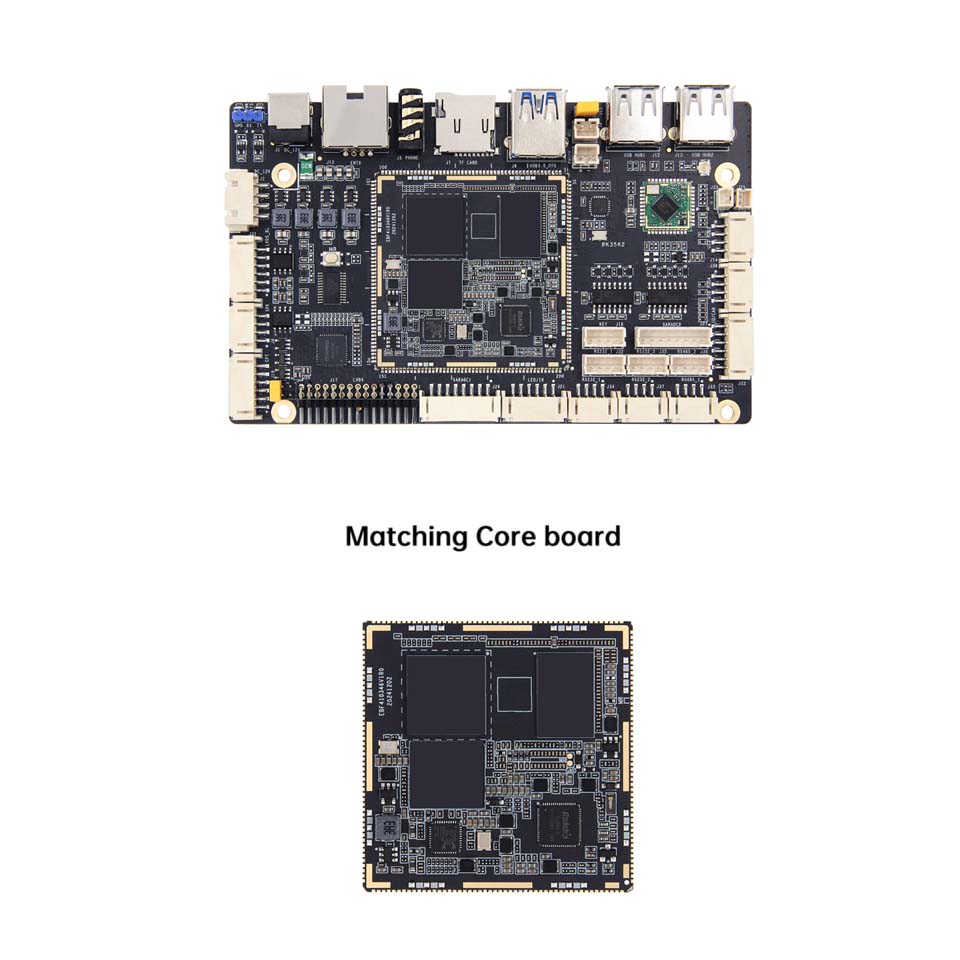

● TP-1HS-kortet kan användas som en högpresterande dator med ett kort och inbäddat moderkort för visning, kontroll, nätverksöverföring, fillagring, kantdatorer och andra scenarier.

● Med RockChip RK3562/RK3562J som huvudchip antar det 22nm Advanced Process Technology, med en huvudfrekvens på upp till 2,0 GHz, integrerad fyrkärnig 64-bitars Cortex-A53-processor och Armmali-G52 GPU, stöder 4K-videoavkodning, superbildsprocesser, och supporten och siffror.

● Den inbyggda oberoende NPU-datorkraften kan nå 1TOPS, vilket möjliggör olika AI-scenarier.

● Ger en mängd olika minnes- och lagringskombinationer att välja mellan, med balanserad hårdvarukonfiguration ombord och ett brett utbud av applikationer.

● Hög integration, med rika expansionsgränssnitt, ombord WIFI6, Gigabit Network Port, LVDS, USB3.0/2.0, MIPIDS1, fyrvägs MIPICS1, ljudgränssnitt, infraröd mottagning, TF-kortinnehavare och andra kringutrustning, kan ge full spel till prestandan för processorn och vidareutvidgningsscenar.

● Den officiella stöder bilderna i Mainstream Android, Debain och Ubuntu -operativsystemet och kan tillämpas på 6) olika applikationsmiljöer.

● Uppgifterna är helt öppen källkod, vilket ger kompletta SDK -förarutvecklingssatser, designscheman och andra resurser, vilket gör det enkelt att komma igång.

Drag

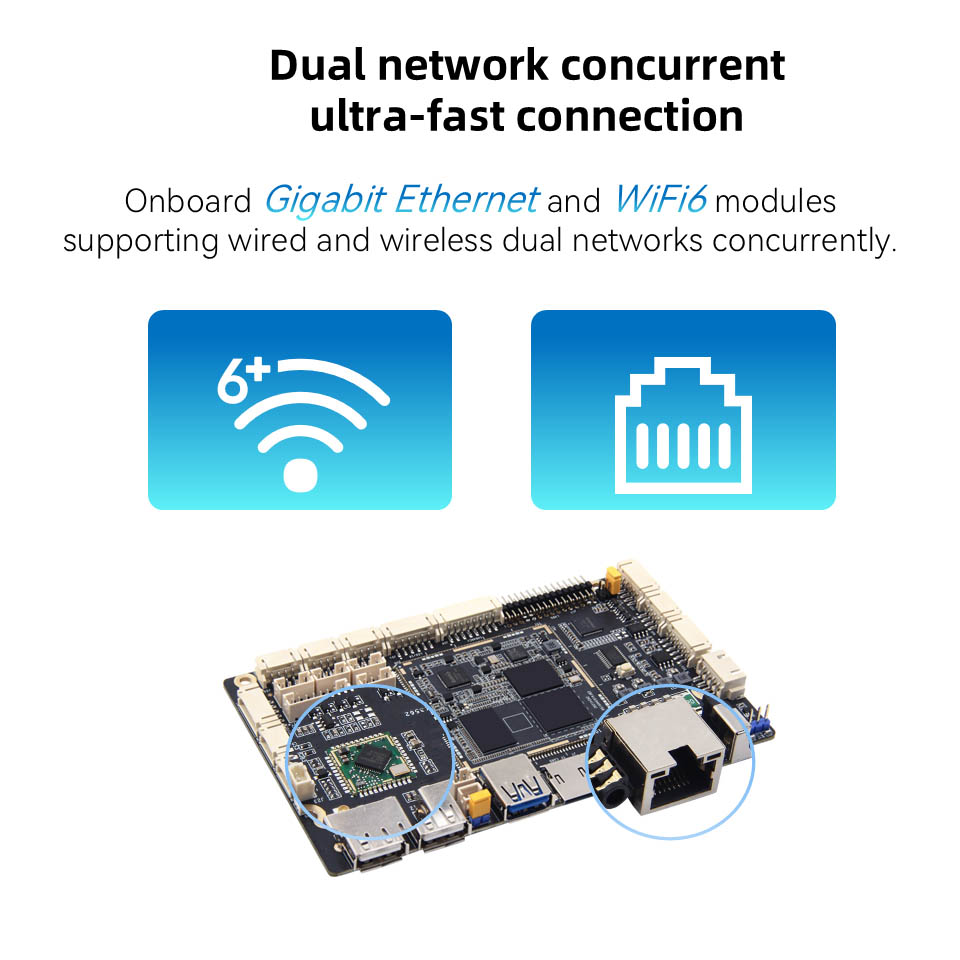

1. Onboard Gigabit Ethernet och WiFi6-moduler stöder trådbundna och trådlösa dubbla nätverk samtidighet

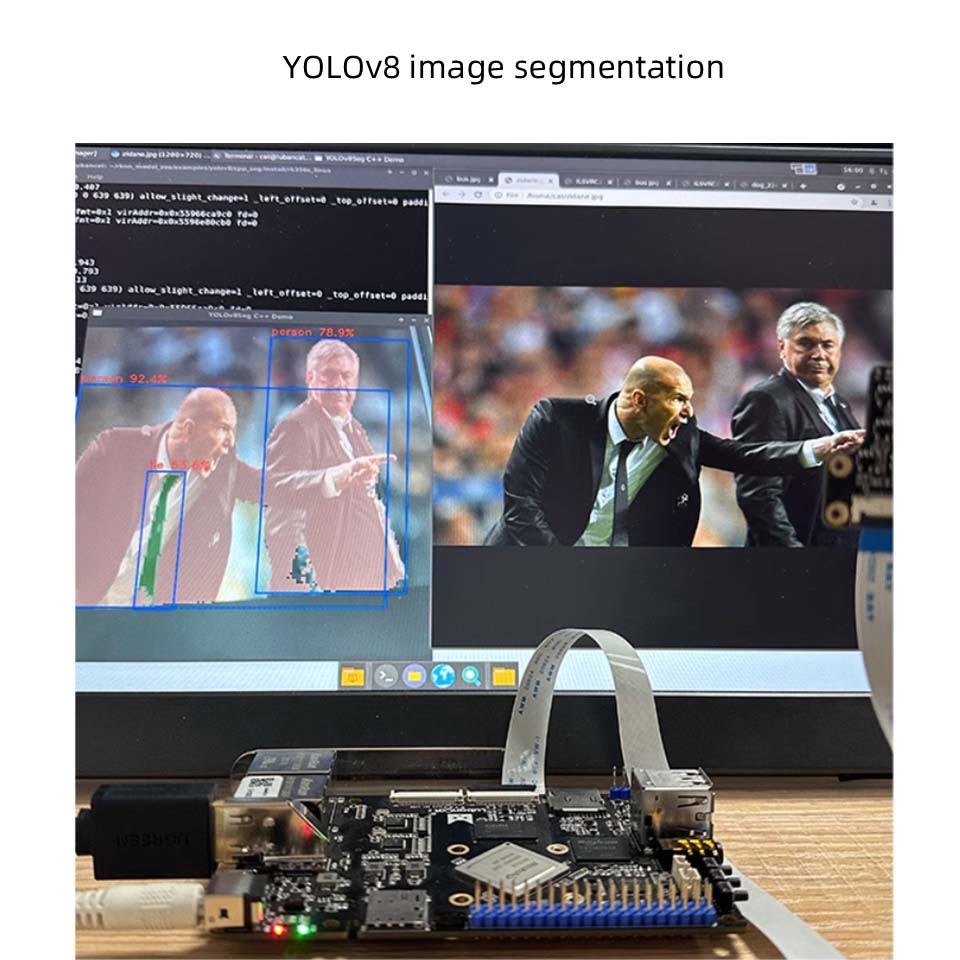

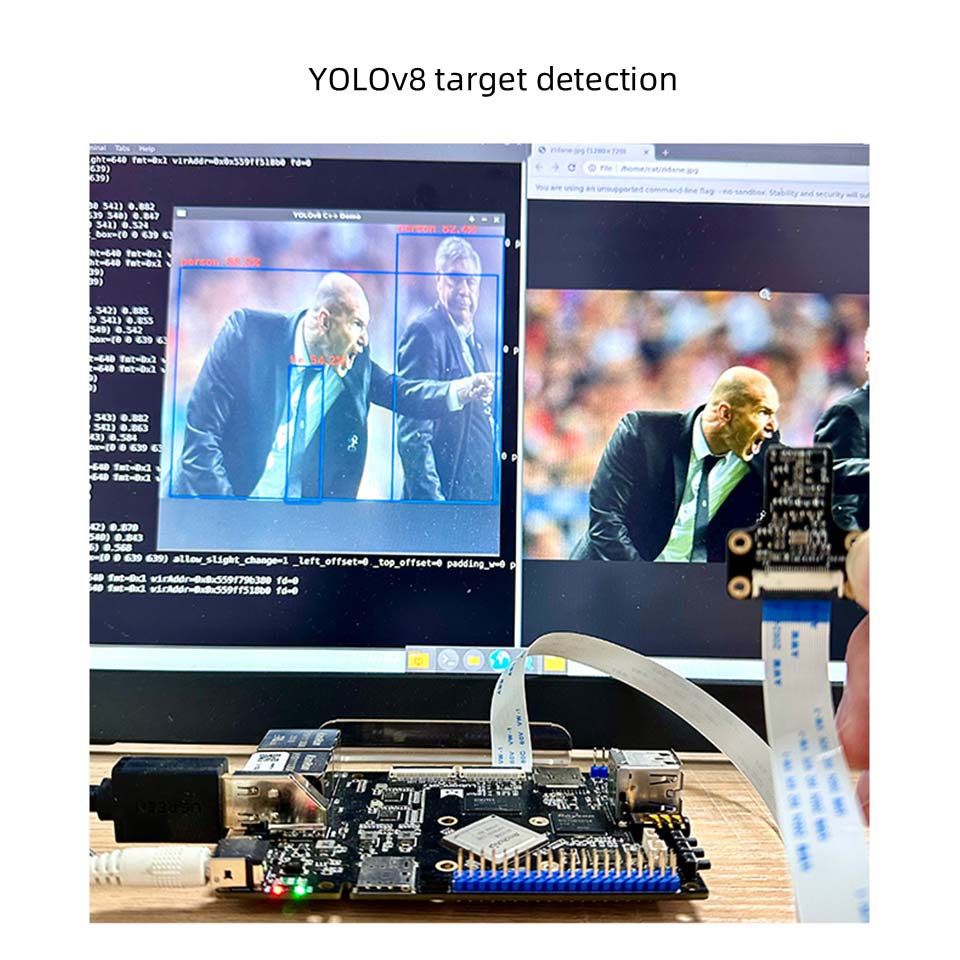

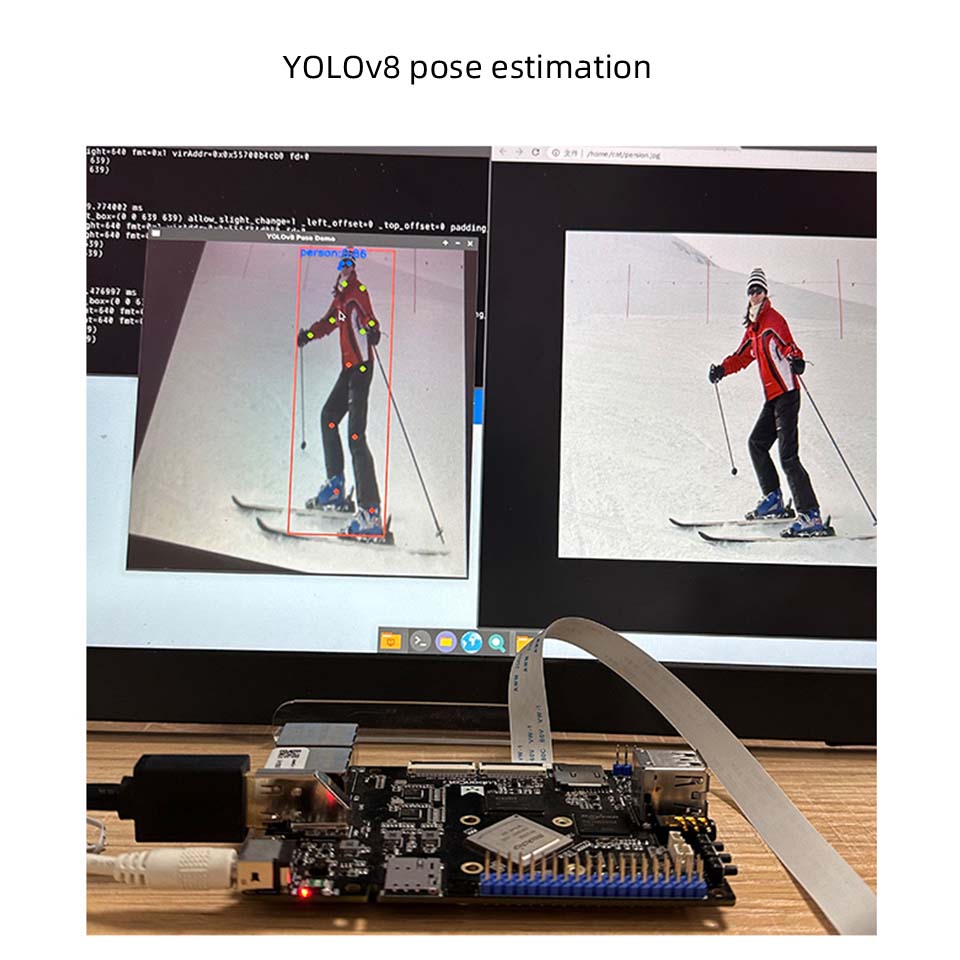

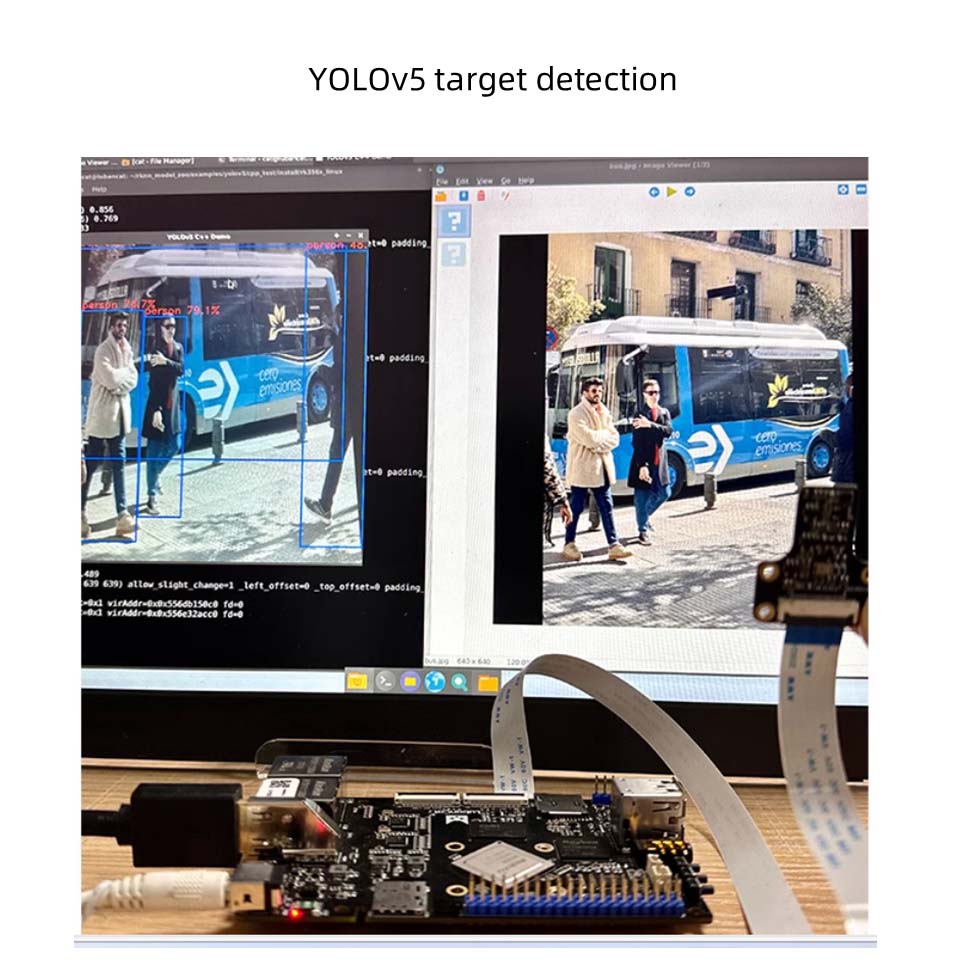

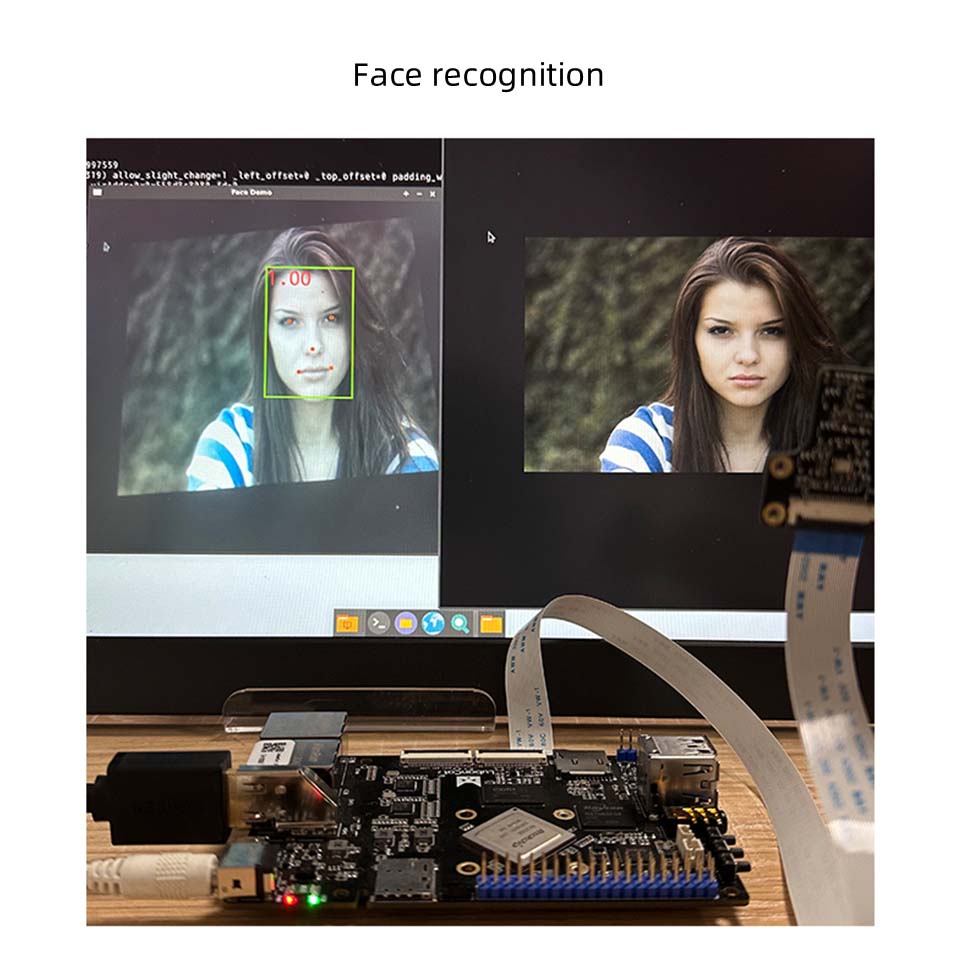

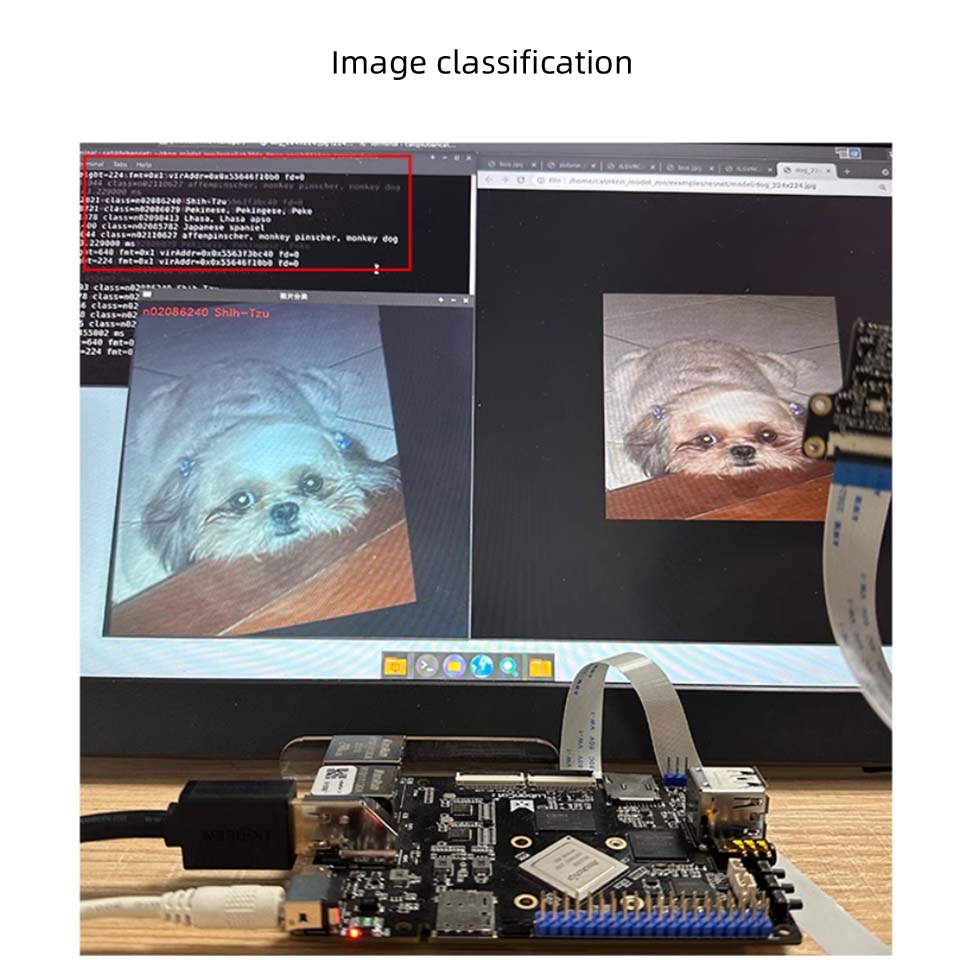

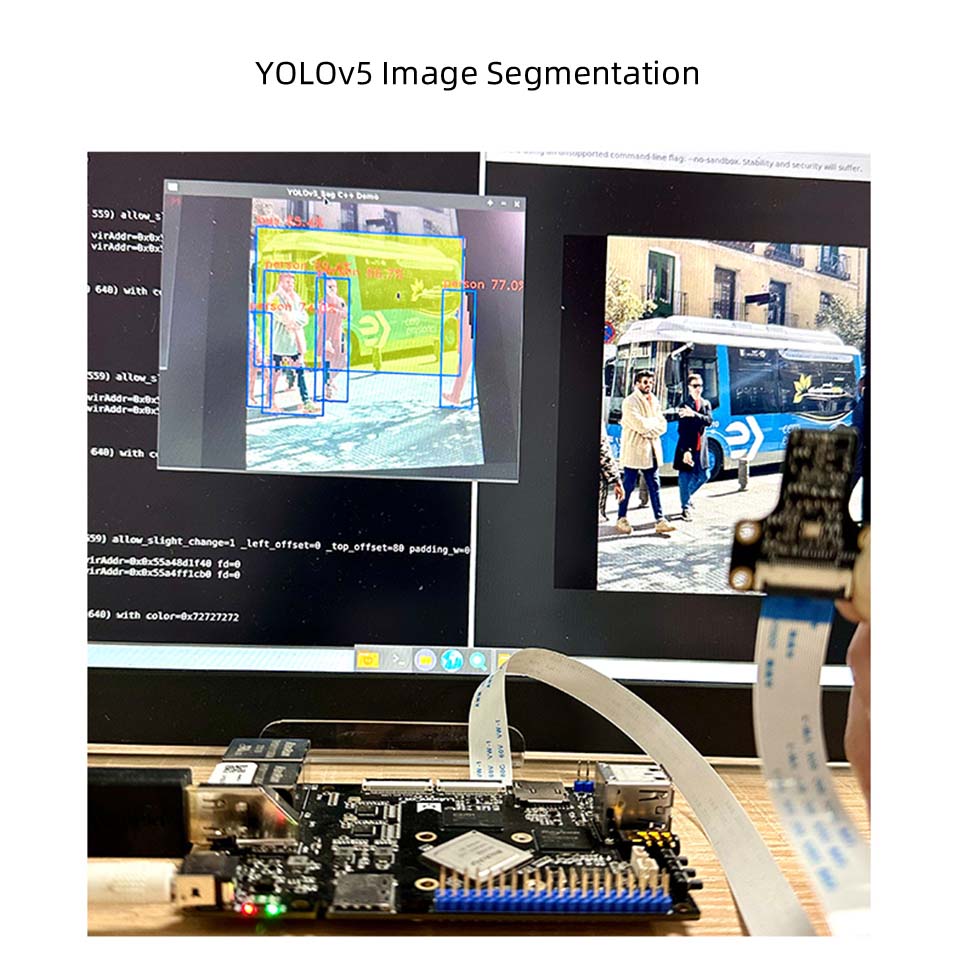

2. Inbyggd oberoende NPU, datorkraft kan nå 1TOPS

Stöder enklickbyte av mainstream-arkitekturmodeller, kan användas för lätta konstgjorda intelligensapplikationer

3. Kraftfulla bildanalysfunktioner, enkel avkodning av 4K

Stöder 4K@30 ramar H.265 \ VP9 -formatavkodning och 1080p60 -ramar H.264 Formatkodning

4. Rika expansionsgränssnitt för att tillgodose kringutrustningens behov

Med Gigabit Network Port, LVDS, USB3.0/2.0, MIPI DS1, fyrvägs MIPICS1, ljudgränssnitt, infraröd mottagning, TF-korthållare och andra gränssnitt kan det enkelt utöka Ethernet, TF-kort, kamera, skärm, mikrofon och andra enheter; Dessutom finns det separat RS232, RS485, CAN, ADC -förvärvsgränssnitt för att tillgodose olika externa behov.

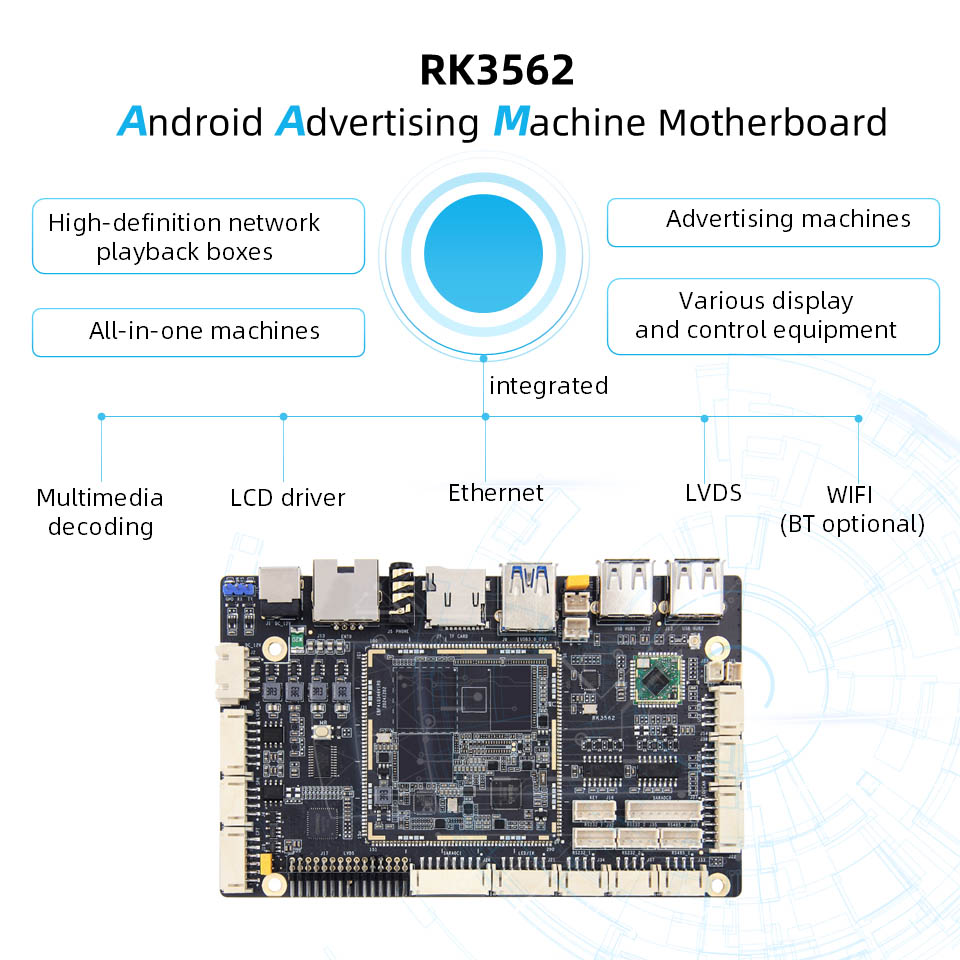

Produktansökan

Lämplig för högdefinitionsnätverkspelslådor, reklammaskiner och allt-i-ett-maskiner, etc. Integrerar multimediaavkodning, LCD-drivrutin, Ethernet, LVD-skivor, WIFI (Bluetooth-funktion Valfritt)

Parametrar

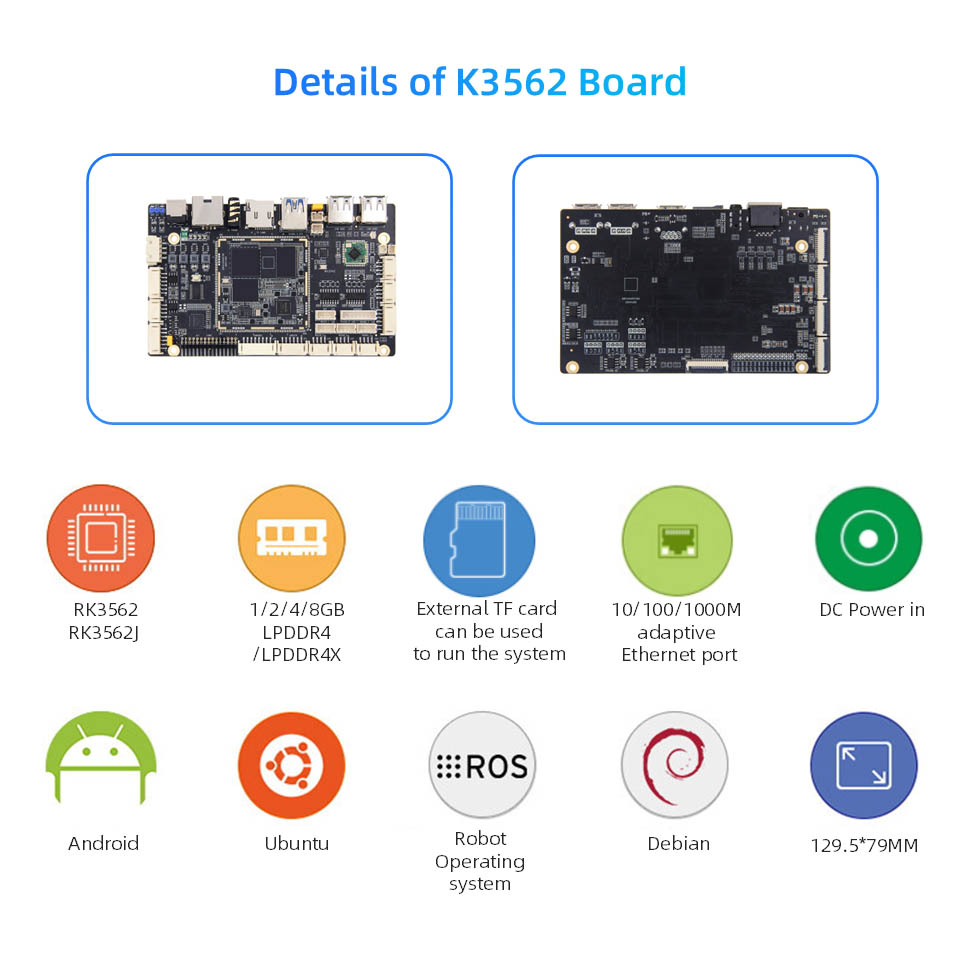

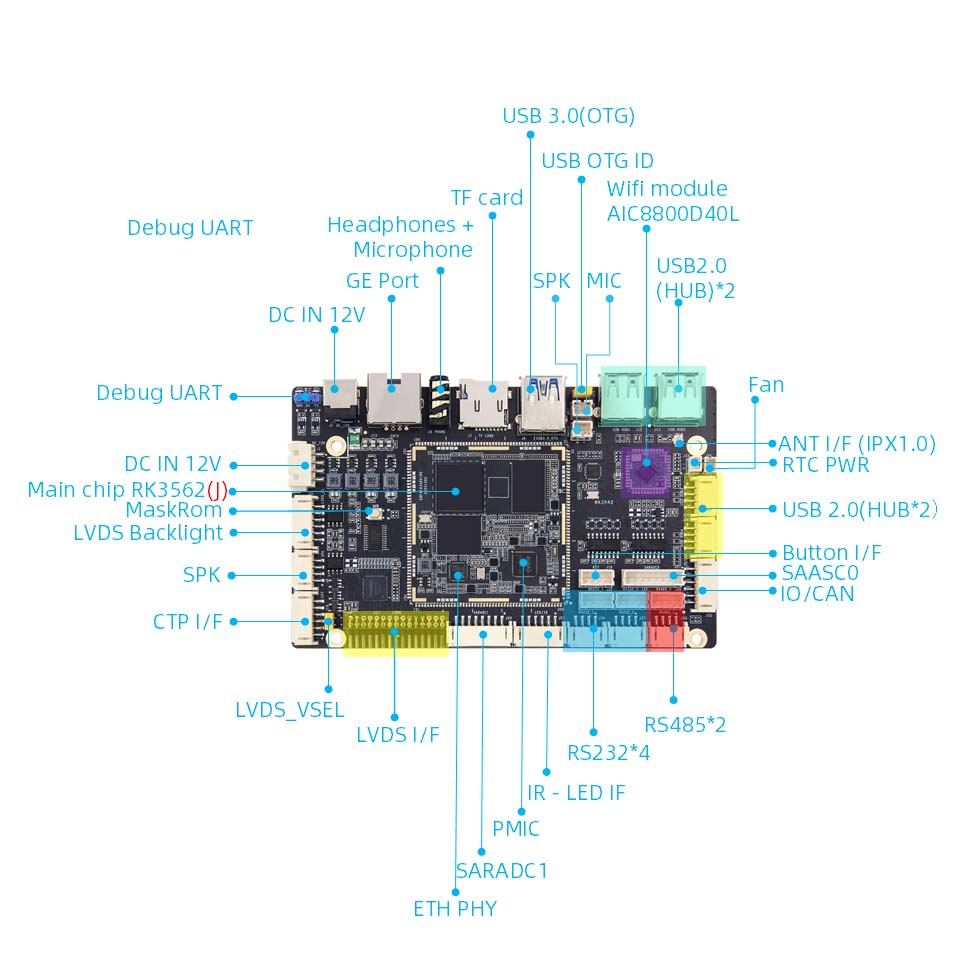

Hårdvarukonfiguration av Luban Cat 1HS -kort

● Huvudchip:

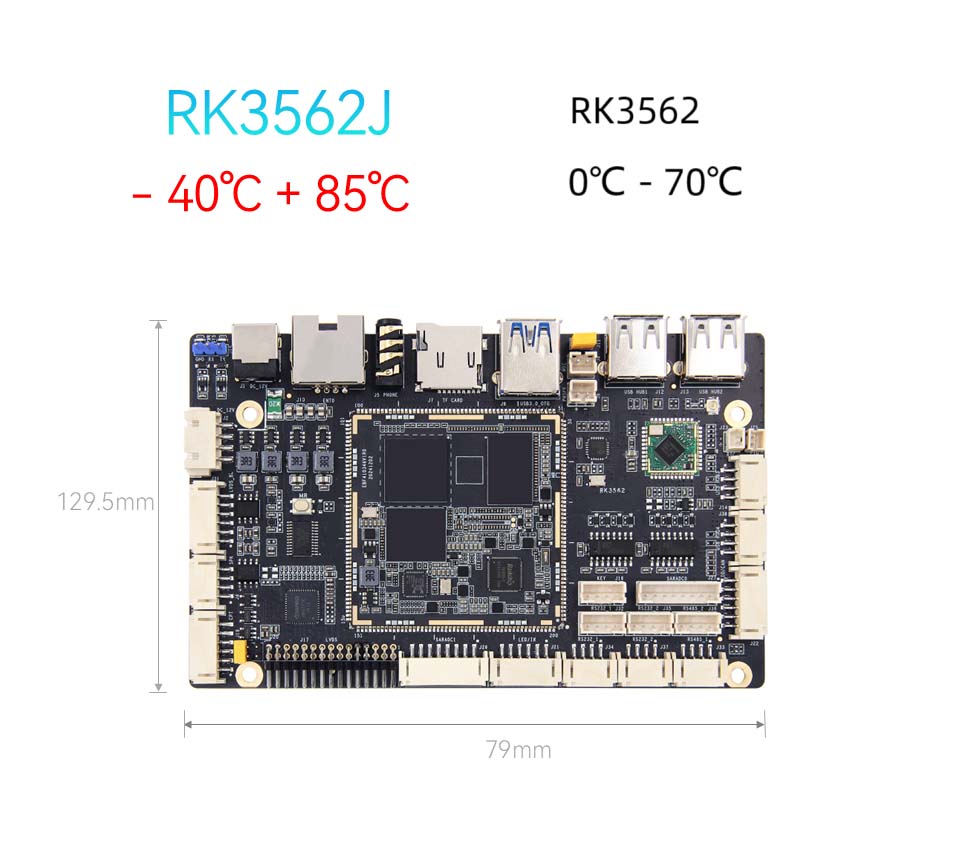

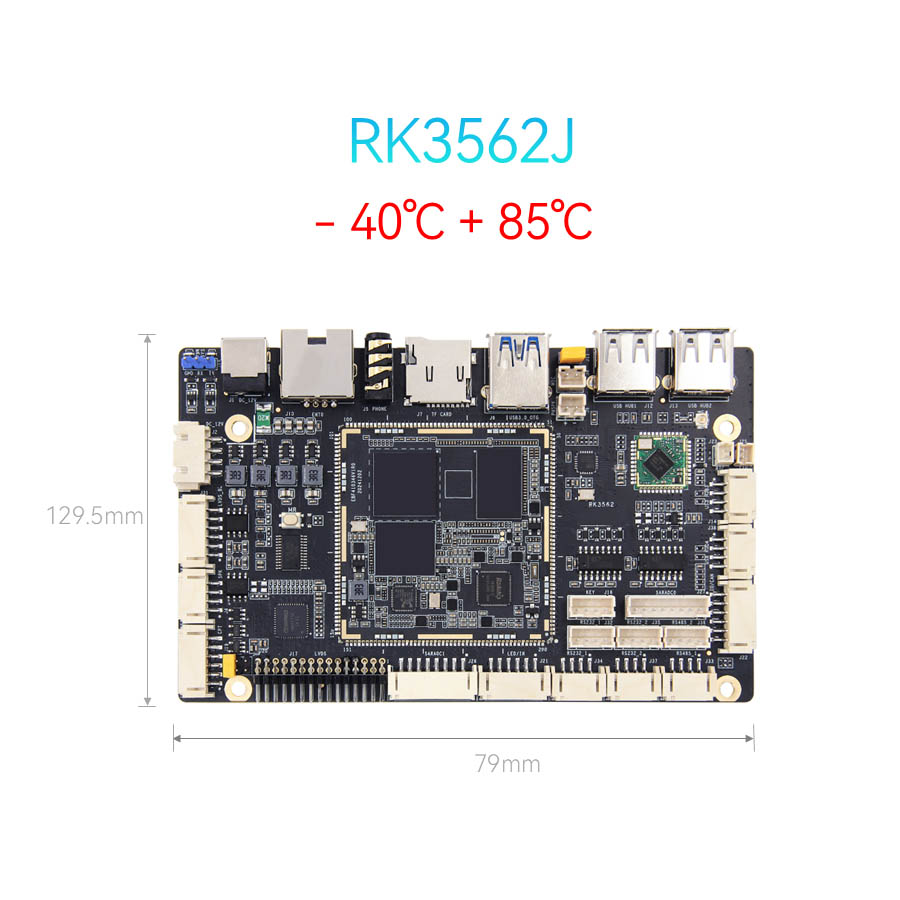

● Modell: RK3562/RK3562JCPU: fyrkärnig cortex-A53, huvudfrekvens upp till 2,0 GHZGPU: Mali-G52NPU: 1TOPS Computing Power (Industrial-klass RK3562J utan NPU)

● Minne: 1/2/4/8GB, LPDDR4/4X (anpassningsbar)

● Lagring: 8/32/64/128GB, EMMC (anpassningsbar)

● Kraftgränssnitt: DC 12V@2A DC -ingång

● Ethernet: Gigabit Network Port*1, stöder 10/100/1000 Mbps dataöverföringshastighet

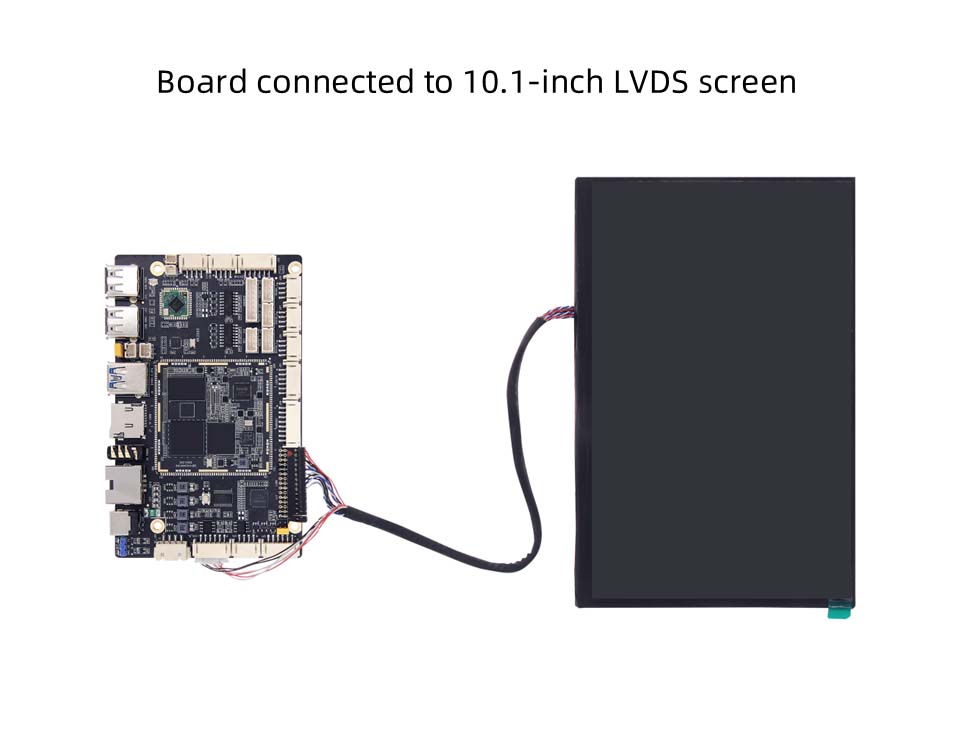

● LVDS: 2*15PIN LVDS -skärmgränssnitt*1

● MIPI-DSI: MIPI-skärmgränssnitt*1, MIPIDSI och LVDS-gränssnitt återanvänds och standard är att ansluta till LVDS-skärmen. Om du väljer att ansluta till Mipidsi måste du ändra motståndet

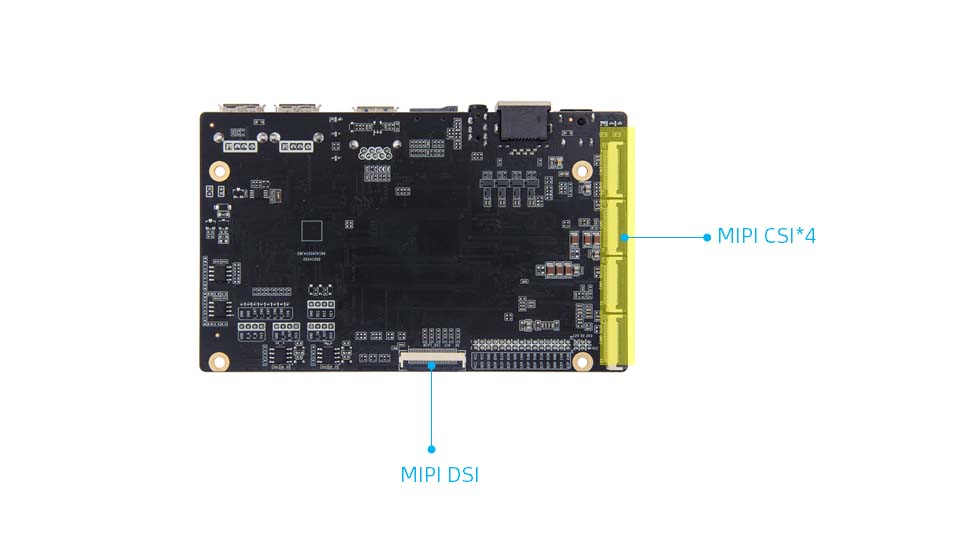

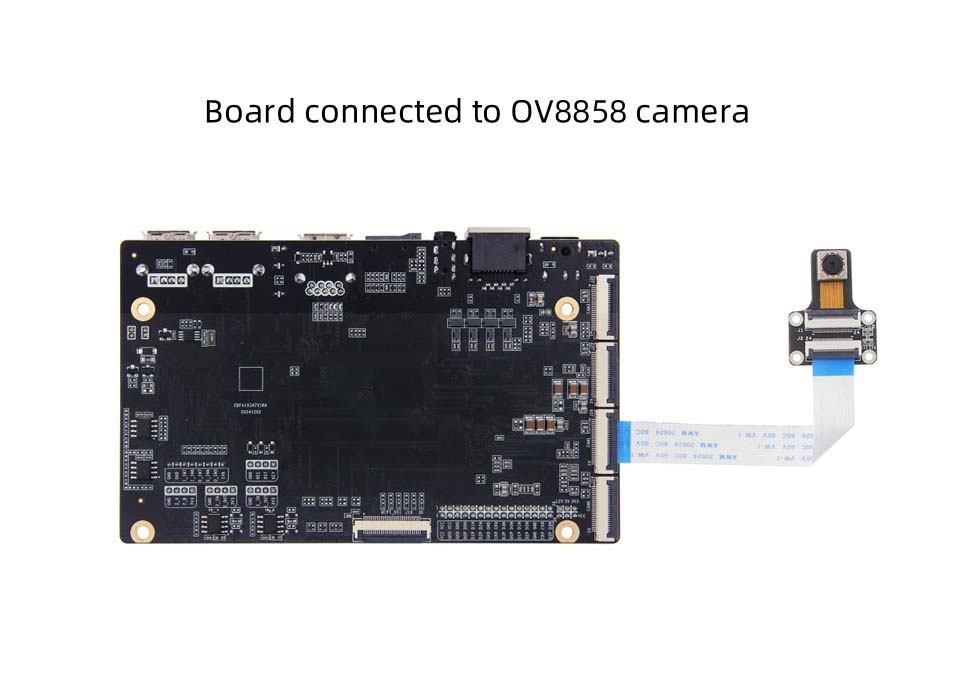

● MIPI-CSI: MIPI Camera Interface*4, kan anslutas till butikens IMX415/OV8858-kamera (standardkombinationen är OV8858-kameran)

● Kapacitiv pekskärm: LVDS -pekskärmgränssnitt*1

● LCD -bakgrundsbelysning: LVD -bakgrundsbelysning gränssnitt*1

● Skärmkraftsgränssnitt: LVDS -spänningsvalgränssnitt*1

● USB2.0: USB Hub Interface*4

● USB3.0: USB OTG -gränssnitt*1, standard är enhetsläge, läge kan väljas genom Jumper Cap

● WiFi: Onboard WiFi6 module, model: AIC8800D40L

● TF Card Holder: Support Micro SD (TF) -kort för att starta systemet, upp till 512 GB
